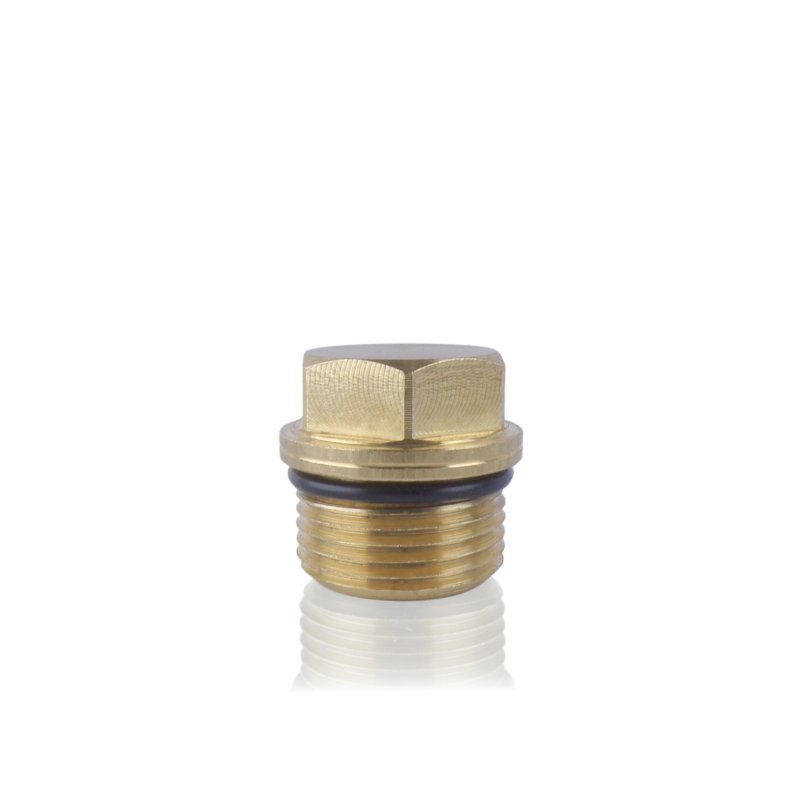

Zátka ventilu APG M21x1,5

Zátka 41714 je dielom uzatvárajúcim ventilovú komoru zvonku vo ventilnom bloku (Ventilgehäuse 40.451 1) čerpadla AM vysokotlakovej umývačky Kranzle. Vonkajší závit M21×1,5 sa zaskrutkuje do otvoru ventilného bloku a utesňuje komoru obsahujúcu zelený spätný ventil (41.715 1) a O-krúžky. Závit M21×1,5 je špecifický pre tento ventilný blok – nie je náhradou ani rozšírením štandardného závitu M22×1,5 používaného v príslušenstve a lanceách.

Použitie

Zátka sa montuje do ventilného bloku APG čerpadla AM – jeden blok obsahuje niekoľko takýchto zátok, každá uzatvárajúca samostatnú ventilovú komoru. Pri správne zaskrutkovanej zátke je komora utesnená a spätný ventil môže správne pracovať – otvárať sa pri tlačnom zdvihu a zatvárať pri sacom. Zátka prenáša plný pracovný tlak čerpadla a musí byť utiahnutá na správny moment, aby netesniaca a neuvoľňovala sa pri vibráciách.

Vymieňa sa pri servise ventilného bloku, poškodení závitu alebo netesnosti zátky pri pracovnom tlaku.

Príznaky – kedy vymeniť

• Únik vody pri zátke počas prevádzky čerpadla – pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Poškodený závit M21×1,5 – zátka nevchádza plynule alebo vykazuje vôľu po utiahnutí na menovitý moment.
• Poškodené sedlo kľúča na telese zátky – nie je možné spoľahlivo odskrutkovať bez rizika poškodenia ventilného bloku.
• Zátka sa pri vibráciách čerpadla samovoľne uvoľnila – dôsledok nedostatočného uťahovacieho momentu alebo poškodeného závitu.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 41714 a závitu M21×1,5. Závit M21×1,5 je neštandardný a špecifický pre ventilný blok APG čerpadla AM – neobjednávajte zátku M22×1,5 ako náhradu. Rozdiel 1mm v priemere závitu znamená, že zátka M22 vojde do otvoru M21 len niekoľko závitov a správne sa neuzavrie, čím poškodí závit vo ventilnom bloku.

Ventilný blok 40.451 1 obsahuje niekoľko zátok – pri demontáži bloku súčasne posúďte stav všetkých zátok. Únik z jednej zátky po dlhej prevádzke môže naznačovať, že ostatné sú v podobnom stave.

Pri výmene zátky súčasne posúďte stav O-krúžka 15×2 (41.716) a O-krúžka 16×2 (13.150) v rovnakej ventilovej komore – tieto diely pracujú spoločne a pri otvorenom bloku je ich výmena opodstatnená.

Kompatibilita

Zátka ventilu APG pre ventilný blok čerpadla AM (Ventilgehäuse 40.451 1) vysokotlakových umývačiek Kranzle quadro TST, Profi TST a therm CA. Závit M21×1,5. Spolupracujúce diely vo ventilnom bloku: zelený ventil 41.715 1, O-krúžok 15×2 (41.716), O-krúžok 16×2 (13.150). Presný rozsah kompatibility overujte podľa referenčného čísla 41714.

[faq]

Čo je systém APG a prečo zátka nesie toto označenie?|APG je označenie ventilovej sady používanej v čerpadle AM Kranzle – ventily APG sú zelené spätné ventily (41.715 1) montované vo ventilnom bloku 40.451 1. Opravná sada Rep.-Satz Ventile APG (41.748 1) zahŕňa O-krúžky a ventily pre celý blok. Zátka 41714 uzatvára komory týchto ventilov zvonku, odtiaľ jej spojenie s označením APG – je integrálnou súčasťou tohto ventilového uzla.

Prečo je závit zátky M21×1,5 a nie štandardný M22×1,5 používaný v príslušenstve Kranzle?|Závit M21×1,5 vo ventilnom bloku APG je zámerný výber výrobcu pre konkrétny rozmer otvoru v bloku. Vonkajšie príslušenstvo Kranzle (lance, pištole, spojky) používa M22×1,5 ako štandard spojení – ide o iný technický kontext ako vnútorné závity ventilného bloku čerpadla. Zámena týchto dvoch závitov pri objednávaní zátky môže viesť ku kúpe dielu, ktorý do bloku nepasuje, a k poškodeniu závitu v čerpadle pri pokuse o vskrutkovaníe.

Ako posúdiť, či problém spočíva v zátke, alebo v závite ventilného bloku?|Odskrutkujte starú zátku a prezrite závit v otvore bloku – mal by byť pravidelný, bez vytrhnutých alebo splošených závitov. Zaskrutkujte novú zátku rukou: ak vchádza s výraznou vôľou už od prvých závitov alebo nezachytáva závit správne, závit v bloku je poškodený. Výmena samotnej zátky vtedy problém netesnosti nevyrieši – je potrebná oprava závitu v bloku (závitová vložka) alebo výmena ventilného bloku 40.451 1.

[/faq]
