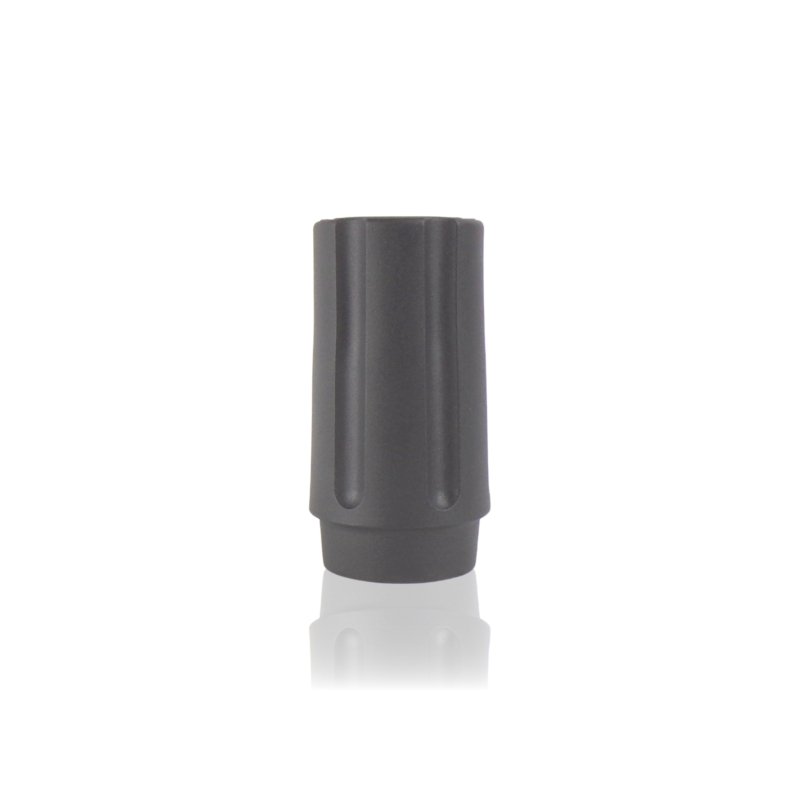

Ovládacie koliesko regulácie tlaku

Regulátor tlaku v tlakových umývačkách Kranzle sa obsluhuje práve týmto prvkom. Gombík 40466 sa zaskrutkuje na hriadeľ regulátora vnútorným závitom M8x1 a prenáša rotačný pohyb používateľa na mechanizmus zmeny pracovného tlaku.

Použitie

Gombík sa montuje na hriadeľ regulátora tlaku. Otáčanie gombíka mení nastavenie regulátora – v jednom smere zvyšuje tlak, v druhom ho znižuje. Vnútorný závit M8x1 spája gombík s hriadeľom regulátora. Ide o prvok priamo obsluhovaný používateľom počas práce s umývačkou.

Príznaky – kedy vymeniť

• Opotrebovaný alebo poškodený vnútorný závit M8x1 – gombík sa otáča voľne bez prenosu pohybu na hriadeľ regulátora.
• Prasknutie tela gombíka – trhlina alebo odlomený fragment sťažujúci uchopenie a otáčanie.
• Gombík sa otáča s odporom alebo sa blokuje v jednej polohe – poškodené závitové sedlo alebo zahrdzavený hriadeľ.
• Nemožnosť nastavenia stabilnej hodnoty tlaku – vôľa na závite spôsobuje samovoľnú zmenu polohy gombíka počas prevádzky.

Ako vybrať správny diel

Základom výberu je referenčné číslo 40466. Pred objednaním potvrďte závit hriadeľa regulátora – M8x1 je metrický závit so stúpaním 1mm. Ak vymieňate poškodený gombík, porovnajte ho s novým dielom z hľadiska geometrie a dĺžky – rozdiely v profile môžu ovplyvniť rozsah otáčania alebo uchopenie. Pri poškodenom závite hriadeľa samotná výmena gombíka problém nevyrieši.

Kompatibilita

Katalógový diel Kranzle. Pasuje k regulátorom tlaku s hriadeľom M8x1 používaným okrem iného v profesionálnych a poloprofesionálnych radoch tlakových umývačiek Kranzle.

[faq]

Gombík sa otáča, ale tlak sa nemení – je to problém gombíka alebo regulátora?|Ak sa gombík otáča bez odporu a bez zreteľného zábehu závitu, príčinou je opotrebovaný závit – buď v gombíku, alebo na hriadeli regulátora. Ak sa gombík otáča s citeľným odporom a závit pracuje správne, no tlak napriek tomu nereaguje, problém je na strane samotného regulátora, nie gombíka.

Je poškodený závit M8x1 vždy v gombíku, alebo môže byť aj na hriadeli regulátora?|Opotrebovanie môže nastať na oboch stranách. Hriadeľ regulátora je kovový prvok, gombík je najčastejšie vyrobený z plastu – v praxi sa závit opotrebuje rýchlejšie v gombíku. Pred objednaním nového gombíka skontrolujte stav závitu hriadeľa. Ak je hriadeľ poškodený, samotná výmena gombíka správnu funkciu regulátora neobnoví.

Závisí rozsah regulácie tlaku od dĺžky alebo geometrie gombíka?|Rozsah regulácie vyplýva z konštrukcie samotného regulátora, nie z gombíka. Gombík prenáša rotačný pohyb – čím viac otáčok vykonáte, tým viac meníte nastavenie. Geometria gombíka ovplyvňuje iba pohodlie uchopenia a prípadne rozsah otočenia dostupný bez zmeny polohy ruky.

Čo skontrolovať, ak regulátor po výmene gombíka stále nedrží nastavenie?|Oplatí sa skontrolovať vnútorné prvky regulátora – pružinu a sedlo ventilu. Opotrebovaná pružina stráca prítlak a neudržuje stabilné nastavenie bez ohľadu na stav gombíka. Ak závit po výmene pracuje správne a nastavenie sa napriek tomu mení, diagnózu treba presunúť na vnútorný mechanizmus regulátora.

[/faq]
