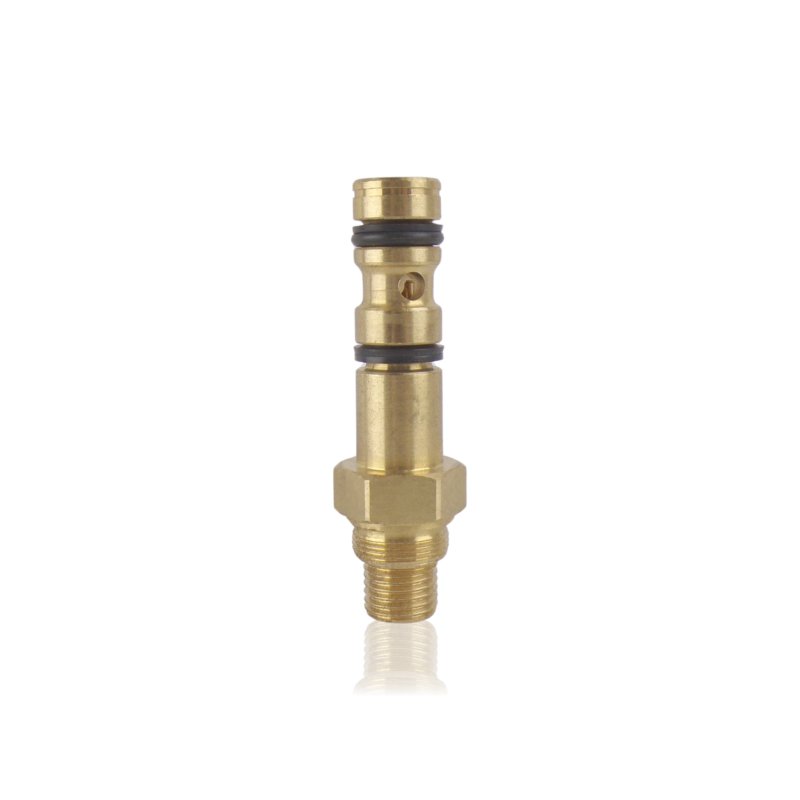

Čap otočnej spojky bubna

Otočná spojka bubna pozostáva z dvoch spolupracujúcich prvkov – tela a čapu – pričom vedie prietok vody cez vnútorný kanál a zároveň udržiava tesnosť pod pracovným tlakom.

Použitie

Čap sa montuje do vnútra tela otočnej spojky na bočnej strane navíjacieho bubna. Tvorí otočnú časť hydraulického okruhu – otáča sa spolu s bubnom pri navíjaní a odvíjaní hadice, zatiaľ čo telo spojky zostáva nehybné. Na povrchu čapu pracujú klzné tesnenia, ktoré udržiavajú tesnosť kĺbu počas celého rozsahu otáčania. Vnútorný kanál čapu vedie vodu pod pracovným tlakom čerpadla.

Príznaky – kedy vymeniť

• Únik z kĺbu bubna, ktorý neustúpi po výmene samotných tesnení – opotrebovaný alebo poškriabaný klzný povrch čapu neudržiava tesnosť s novými tesniami.
• Viditeľné jamky, pozdĺžne škrabance alebo nerovnomerné opotrebovanie na pracovnom povrchu čapu po demontáži spojky.
• Vôľa čapu v tele spojky – opotrebované pasovanie medzi čapom a telom.
• Mechanické poškodenie čapu – deformácia, ohnutie alebo poškodenie pripojovacieho závitu.
• Zablokované otáčanie bubna spôsobené zadretím čapu v tele spojky.

Ako vybrať správny diel

Základom výberu je referenčné číslo 40168. Čap musí byť kompatibilný s telom otočnej spojky používaným v rovnakom bubne – vonkajšie rozmery čapu, geometria vnútorného kanála a prípojky musia zodpovedať konkrétnemu modelu bubna. Pred objednaním samotného čapu posúďte stav tela spojky 40167 – ak je povrch sedla v tele opotrebovaný alebo poškodený, výmena len čapu trvalú tesnosť neobnoví.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v navíjacích bubnoch tlakových umývačiek Kranzle vybavených otočnou spojkou 40167. Kompatibilitu s konkrétnym modelom bubna overujte podľa referenčného čísla 40168 alebo servisného schémy bubna.

[faq]

Ako posúdiť, či únik z kĺbu vyplýva z opotrebovania čapu a nie z tesnení?|Po demontáži spojky skontrolujte klzný povrch čapu – mal by byť hladký a rovnomerný po celom obvode. Pozdĺžne škrabance alebo bodové jamky poukazujú na poškodenie čapu. Ak je povrch hladký a únik sa po výmene tesnení vracia, problém je na strane tela spojky alebo pasovania medzi čapom a telom.

Je pri výmene čapu vždy potrebné vymeniť aj tesnenia spojky?|Áno. Tesnenia sú prevádzkové prvky spolupracujúce priamo s povrchom čapu – po demontáži spojky a výmene čapu by montáž starých tesnení na nový povrch skrátila ich životnosť a trvalú tesnosť nezabezpečila. Výmena čapu a tesnení súčasne je štandardným rozsahom servisu otočnej spojky navíjacieho bubna.

Možno čap 40168 regenerovať leštením klzného povrchu?|Iba pri veľmi jemných škrabancoch a minimálnom opotrebovaní. Leštenie odoberá materiál a zmenšuje vonkajší priemer čapu – aj malá zmena rozmeru mení pasovanie s telom a ovplyvňuje prítlak tesnení. Pri výrazných jamkách alebo pozdĺžnych škrabancoch regenerácia nie je opodstatnená – čap vyžaduje výmenu za nový.

[/faq]
