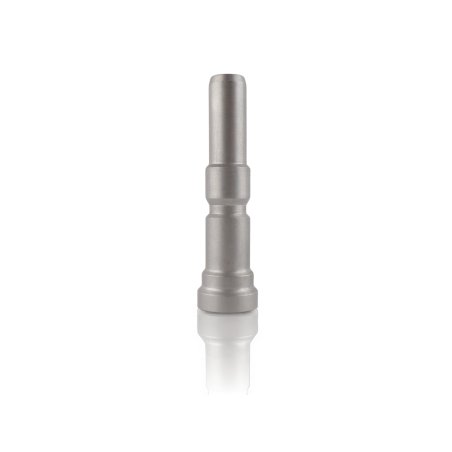

Wtyk rýchlospojky D12 so závitom 1/4" GW

Wtyczka (wtyk) rýchlospojky D12 – 1/4" GW je „mužská” časť systému D12, zasúvaná do gniazda D12 a blokovaná západkovým mechanizmom. Na montážnej strane má wtyk vnútorný závit 1/4" (GW), čo umožňuje naskrutkovať ho na prvok s vonkajším závitom 1/4" alebo použiť v adaptéroch, kde je určené pripojenie 1/4" GZ.

MPN / referencia: 13470
Typ: wtyk rýchlospojky D12
Závit: 1/4" GW (vnútorný)

POUŽITIE

Wtyk D12 s 1/4" GW sa používa v príslušenstve, kde je dôležité rýchle prepájanie pracovných prvkov:

• vytvorenie koncovky príslušenstva v štandarde D12 (napr. zostavy s rýchlou výmenou),
• výmena opotrebovaného wtyku, keď má spojka vôľu alebo začne prepúšťať,
• prispôsobenie príslušenstva k prvkom s vonkajším závitom 1/4" (GZ),
• servisné konfigurácie, kde sa často menia lance/dýzy a záleží na čase prepnutia.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu wtyku zvážte, ak sa objaví:

• únik na rýchlospojke napriek správnemu zasunutiu do gniazda D12,
• citeľná vôľa po spojení (wtyk „pracuje” v gniezde),
• ryhy/jamky na pracovnej časti wtyku, ktoré zhoršujú tesnosť,
• problémy pri zasúvaní alebo chýbajúce isté zaistenie (spojka sa neblokuje rovnomerne),
• poškodený závit 1/4" GW sťažujúci montáž spolupracujúceho dielu.

AKO VYBRAŤ SPRÁVNY DIEL

Výber by mal vychádzať z typu spojky a strany závitu:

• potvrďte, že potrebujete wtyk D12 (nie gniazdo),
• potvrďte závit: 1/4" GW (vnútorný),
• overte číslo dielu: MPN 13470,
• porovnajte s dielom z demontáže: dĺžku, profil pracovnej časti D12 a spôsob tesnenia,
• uistite sa, že spolupracujúci prvok je gniazdo D12 (D10 a D12 nie sú zameniteľné).

Pri rýchlospojkách sa posudzuje celá dvojica: ak má gniazdo opotrebované vedenie alebo tesnenie, nový wtyk nemusí odstrániť únik na 100 %.

KOMPATIBILITA

Wtyk sa vyberá podľa MPN 13470 a zhody štandardu D12 a závitu 1/4" GW s príslušenstvom v danej konfigurácii. Najistejším potvrdením je porovnanie s dielom z demontáže a kontrola, či je na druhej strane vonkajší závit 1/4" GZ.

[faq]

Znamená 1/4" GW vo wtyku, že doň skrutkujem prvok 1/4" GZ?|Áno. GW je vnútorný závit, takže spolupracuje s vonkajším závitom 1/4" (GZ).

Ako rozlíšiť problém opotrebovaného wtyku od opotrebovaného gniazda D12?|Ak viacero rôznych wtykov D12 tečie v tom istom gniezde, vinníkom býva gniazdo. Ak sa problém objaví len pri jednom wtyku a ostatné tesnia správne, častejšie je opotrebovaný wtyk.

Môže wtyk D12 tiecť len pri pohybe hadice, ale nie „v pokoji”?|Áno. Ak má spojenie vôľu alebo pracuje pod uhlom, únik sa môže objaviť až pri ohýbaní alebo ťahaní hadice. Je to typický príznak opotrebovaných pracovných plôch.

Dá sa zlepšiť tesnosť D12 silnejším „dotlačením” wtyku?|Nie. Západka len blokuje polohu a tesnosť závisí od stavu plôch a tesnenia. Nadmerná sila zvyčajne len zrýchli opotrebovanie prvkov.

Ako obmedziť opotrebenie wtyku D12 pri každodennej práci?|Udržiavať spojku čistú (prach pôsobí ako brúsivo), nezapájať ju pod uhlom a neodpájať ju pri napnutej hadici. V praxi práve tieto tri veci najviac predlžujú životnosť rýchlospojok.

[/faq]
