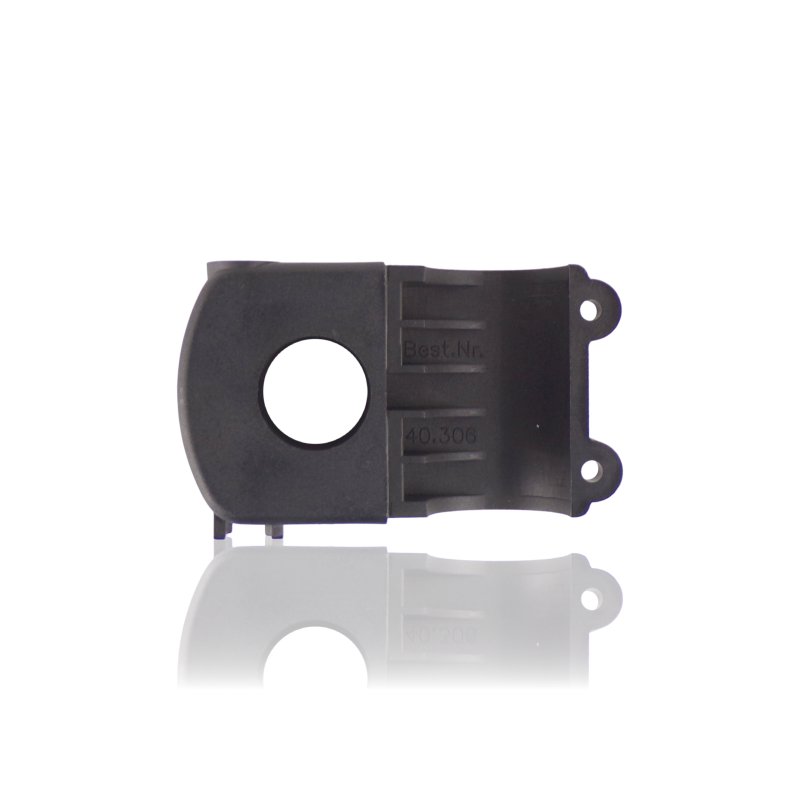

Pravý ložiskový blok veľkého bubna

Veľký navíjací bubon Kranzle sa opiera o dva ložiskové bloky. Blok 40306 je variant pre pravú stranu – spolu s ľavým blokom 40305 tvorí kompletné podparenie osi bubna, umožňuje jeho voľné otáčanie a zároveň prenáša zaťaženia od hmotnosti bubna s navinutou hadicou na rám umývačky.

Použitie

Pravý ložiskový blok sa montuje na pravej strane veľkého navíjacieho bubna. Sedlo ložiska v bloku vedie os bubna a zachytáva radiálne a osové zaťaženia počas prevádzky. Geometria montážnych bodov bloku určuje správne uloženie osi bubna v ráme umývačky – odchýlka na jednej strane spôsobuje skrivenie osi a nerovnomerné zaťaženie oboch blokov. Pravý blok môže mať odlišnú geometriu alebo rozmiestnenie otvorov ako ľavý, vyplývajúce z asymetrie rámu alebo rozmiestnenia hydraulických prvkov bubna na tejto strane.

Príznaky – kedy vymeniť

• Hádzanie alebo kolísanie bubna počas otáčania – opotrebované sedlo ložiska nevedie os rovnomerne.
• Prasknutie tela bloku v oblasti sedla ložiska alebo montážnych bodov k rámu.
• Vôľa bloku na ráme umývačky – poškodené montážne otvory alebo závity menia uloženie osi bubna.
• Nerovnomerné alebo tuhé otáčanie bubna pri funkčnom ložisku – deformovaná geometria bloku vynucuje bočné zaťaženie ložiska a osi.
• Asymetrické opotrebovanie ložiska osi bubna poukazujúce na nesprávne uloženie bloku na jednej strane.

Ako vybrať správny diel

Referenčné číslo 40306 identifikuje výlučne variant ložiskového bloku pre pravú stranu. Pred objednaním potvrďte, že poškodený blok je na pravej strane. Pri výmene porovnajte nový blok s demontovaným z hľadiska rozmiestnenia montážnych otvorov, rozmeru sedla ložiska a prípadných ďalších otvorov alebo sediel na pravej strane. Ak vymieňate oba bloky súčasne, objednajte 40305 a 40306 ako pár – montáž dvoch blokov rovnakého variantu môže znemožniť správne uloženie osi bubna.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného vo veľkých navíjacích bubnoch montovaných v tlakových umývačkách Kranzle. Variant pre pravú stranu – ľavý ložiskový blok je samostatný diel 40305. Kompatibilitu s konkrétnym modelom bubna overujte podľa referenčného čísla 40306 alebo servisného schémy bubna.

[faq]

Ako zistiť, či nerovnomerné otáčanie bubna vyplýva z pravého bloku, a nie z ložiska alebo osi?|Po demontáži bubna skontrolujte sedlo ložiska v pravom bloku – vložte ložisko do sedla bez montáže a skontrolujte radiálnu vôľu. Opotrebované sedlo má citeľnú vôľu medzi telom bloku a vonkajším krúžkom ložiska. Ak je sedlo v poriadku, skontrolujte samotné ložisko – škrípanie alebo radiálna vôľa pri ručnom otáčaní poukazuje na ložisko, nie na blok. Deformovaný blok sa prejaví vizuálne alebo tým, že nedosadá rovnomerne na montážnu plochu rámu.

Čo môže spôsobovať praskanie ložiskového bloku napriek absencii viditeľného preťaženia?|Najčastejšou príčinou je nerovnomerné dotiahnutie montážnych bodov bloku k rámu – nerovnomerný prítlak spôsobuje koncentráciu napätia na konkrétnom mieste bloku pri každej otáčke bubna. Druhým faktorom je deformovaný alebo poškodený rám umývačky vynucujúci nesprávne uloženie bloku. Trhliny objavujúce sa opakovane na rovnakom mieste naznačujú stále preťaženie vyplývajúce z geometrie montáže, nie z jednorazového nárazu.
