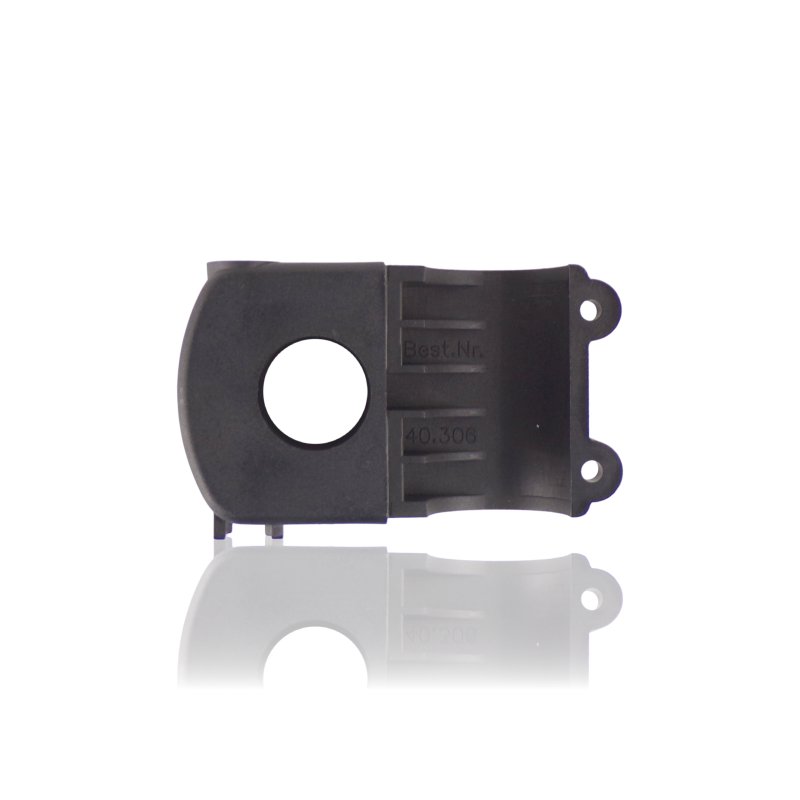

Prawy Blok Łożyskowy Bębna

Duży bęben nawojowy Kranzle opiera się na dwóch blokach łożyskowych. Blok 40306 to wariant prawy – razem z lewym blokiem 40305 tworzy kompletne podparcie osi bębna, umożliwiając jego swobodny obrót przy jednoczesnym przenoszeniu obciążeń od masy bębna z nawiniętym wężem na konstrukcję myjki.

Zastosowanie

Prawy blok łożyskowy montowany jest po prawej stronie dużego bębna nawojowego. Siedziba łożyska w bloku prowadzi oś bębna i przyjmuje obciążenia promieniowe i osiowe podczas pracy. Geometria punktów mocowania bloku wyznacza prawidłowe ułożenie osi bębna w ramie myjki – odchyłka po jednej stronie powoduje skrzywienie osi i nierównomierne obciążenie obu bloków. Prawy blok może mieć odmienną geometrię lub układ otworów niż lewy, wynikający z asymetrii ramy lub rozmieszczenia elementów hydraulicznych bębna po tej stronie.

Objawy – kiedy warto wymienić

• Bicie lub chybotanie bębna podczas obrotu – wyrobiona siedziba łożyska nie prowadzi osi równomiernie.
• Pęknięcie korpusu bloku w obszarze siedziby łożyska lub punktów mocowania do ramy.
• Luz bloku na ramie myjki – uszkodzone otwory lub gwinty mocowania zmieniają ułożenie osi bębna.
• Nierównomierny lub oporny obrót bębna przy sprawnym łożysku – odkształcona geometria bloku wymusza boczne obciążenie łożyska i osi.
• Asymetryczne zużycie łożyska osi bębna wskazujące na nieprawidłowe ułożenie bloku po jednej stronie.

Jak dobrać właściwy element

Numer referencyjny 40306 identyfikuje wyłącznie prawy wariant bloku łożyskowego. Przed zamówieniem potwierdź, że uszkodzony blok to strona prawa. Przy wymianie porównaj nowy blok z demontowanym pod kątem rozmieszczenia otworów mocowania, wymiaru siedziby łożyska i ewentualnych dodatkowych otworów lub gniazd po stronie prawej. Jeśli wymieniasz oba bloki jednocześnie, zamawiaj 40305 i 40306 jako parę – montaż dwóch bloków z tego samego wariantu może uniemożliwić prawidłowe ułożenie osi bębna.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w dużych bębnach nawojowych montowanych w myjkach ciśnieniowych Kranzle. Wariant prawy – lewy blok łożyskowy to osobna część 40305. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 40306 lub schemacie serwisowym bębna.

[faq]

Jak sprawdzić, czy nierównomierny obrót bębna wynika z prawego bloku, a nie z łożyska lub osi?|Po demontażu bębna sprawdź siedzibę łożyska w prawym bloku – wsuń łożysko w siedzibę bez montażu i sprawdź luz promieniowy. Wyrobiona siedziba ma wyczuwalny luz między korpusem bloku a pierścieniem zewnętrznym łożyska. Jeśli siedziba jest w porządku, sprawdź samo łożysko – chrzęst lub luz promieniowy przy ręcznym obrocie wskazuje na łożysko, nie blok. Odkształcony blok ujawnia się wizualnie lub przez brak przylegania do płaszczyzny mocowania ramy.

Co może powodować pękanie bloku łożyskowego pomimo braku widocznych przeciążeń?|Najczęstszą przyczyną jest nieodpowiednie dokręcenie punktów mocowania bloku do ramy – nierównomierny docisk powoduje koncentrację naprężeń w określonym miejscu bloku przy każdym obrocie bębna. Drugi czynnik to odkształcona lub uszkodzona rama myjki wymuszająca nieprawidłowe ułożenie bloku. Pęknięcia pojawiające się cyklicznie w tym samym miejscu sugerują stałe przeciążenie wynikające z geometrii montażu, nie z jednorazowego uderzenia.

[/faq]
