Złącze D12 - M21x1,5

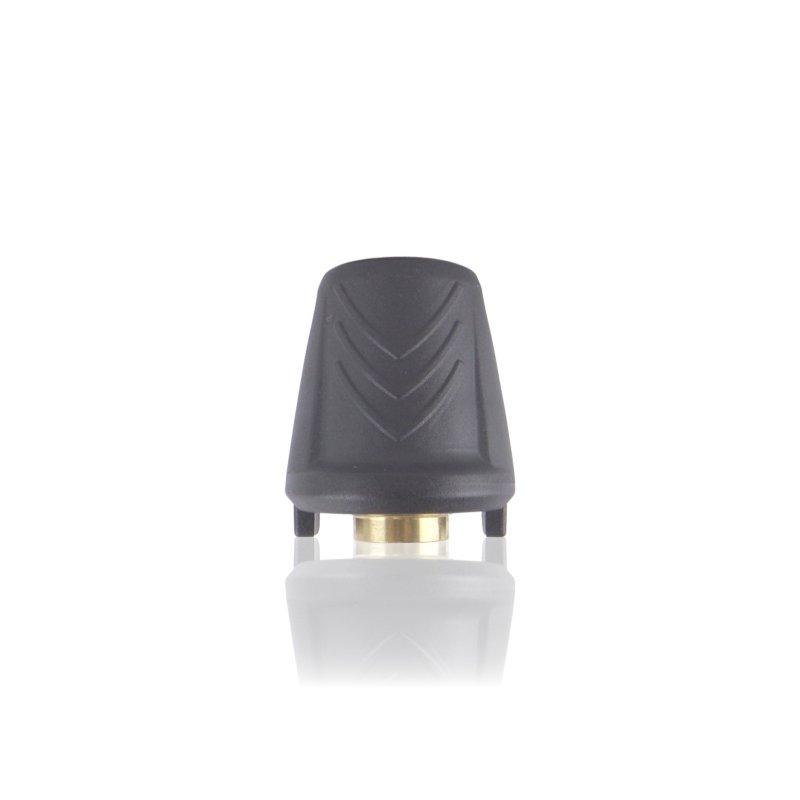

Złącze 13457 to gniazdo szybkozłącza D12 z gwintem M21x1,5. Od strony pistoletu wkręca się w gwint M21x1,5 pistoletu STARLET 3, od strony lancy tworzy gniazdo systemu szybkozłącza D12 – pozwala na szybkie podłączanie i odłączanie lancy bez użycia narzędzi. Element pracuje między pistoletem a lancą, przenosząc pełne ciśnienie robocze myjki przez każde połączenie.

Zastosowanie

Złącze montowane jest bezpośrednio w wylocie pistoletu STARLET 3. Gwint M21x1,5 wkręca się w otwór wylotowy pistoletu, a gniazdo D12 po drugiej stronie przyjmuje wtyk lancy lub innego osprzętu wyposażonego w końcówkę D12. Umożliwia szybką zmianę lancy bez odkręcania połączeń – wystarczy wcisnąć i zwolnić blokadę gniazda D12. Złącze przenosi pełne ciśnienie robocze – uszczelnienie musi być sprawne przez cały czas pracy.

Stosowane przy naprawie pistoletu z uszkodzonym lub nieszczelnym gniazdem, wymianie zużytego mechanizmu blokady D12, lub gdy pistolet STARLET 3 ma być dostosowany do pracy z lancami w systemie D12.

Objawy – kiedy warto wymienić

• Wyciek wody przy połączeniu gniazda D12 z wtyczką lancy – przy pełnym ciśnieniu roboczym lub bezpośrednio po zamknięciu pistoletu.
• Lanca odpina się samoczynnie podczas pracy – zużyty mechanizm blokady gniazda D12 nie utrzymuje wtyku pod ciśnieniem.
• Trudność z podłączeniem lancy – gniazdo nie przyjmuje wtyku płynnie lub blokada nie zatrzaskuje się wyraźnie.
• Wyciek przy gwincie M21x1,5 od strony pistoletu – uszkodzone uszczelnienie w tym obszarze lub zniszczony gwint złącza.
• Widoczne pęknięcie, wgniecenie lub korozja korpusu złącza – szczególnie w obszarze wejścia wtyku D12, gdzie koncentrują się naprężenia przy odłączaniu lancy pod ciśnieniem resztkowym.

Jak dobrać właściwy element

Dwa parametry muszą być zgodne jednocześnie: system szybkozłącza D12 po stronie lancy i gwint M21x1,5 po stronie pistoletu. Zmiana któregokolwiek z nich oznacza inną część.

Najczęstsze pomyłki przy zamawianiu:

M21x1,5 vs M22x1,5 – to różne gwinty. Gwint M22x1,5 jest powszechniejszy w osprzęcie myjek ciśnieniowych, M21x1,5 jest specyficzny dla pistoletu STARLET 3. Złącze z gwintem M22 można wkręcić w otwór M21 z oporem – uszkadzając gwint w pistolecie. Przed zakupem potwierdź gwint pistoletu.

Gniazdo D12 vs wtyk D12 – gniazdo (socket) to element żeński, który przyjmuje wtyk. Wtyk (plug) to element męski montowany na lancy. Zamawiając 13457, zamawiasz gniazdo – element po stronie pistoletu, nie lancy.

D12 vs inne systemy szybkozłączy – Kranzle stosuje kilka systemów szybkozłączy w różnych seriach osprzętu. Upewnij się, że lanca wyposażona jest w wtyk D12, a nie inny wariant, zanim zamówisz gniazdo 13457.

Kompatybilność

Złącze do pistoletu Kranzle STARLET 3 z gwintem wylotowym M21x1,5. Strona lancy: gniazdo szybkozłącza D12 – pasuje do osprzętu z wtykiem D12. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 13457.

[faq]

Czym gwint M21x1,5 różni się od M22x1,5 i jak sprawdzić, który ma mój pistolet STARLET 3?|M21x1,5 ma średnicę zewnętrzną gwintu 21mm, M22x1,5 – 22mm, przy tym samym skoku 1,5mm. Różnica 1mm w średnicy sprawia, że złącze M22 wkręci się w gwint M21 kilka zwojów z oporem i uszkodzi gwint w pistolecie. Najpewniejszą metodą weryfikacji jest pomiar średnicy zewnętrznej gwintu w otworze wylotowym pistoletu suwmiarką – przed wkręcaniem czegokolwiek. Możesz też sprawdzić numer seryjny lub dokumentację pistoletu STARLET 3.

Czy gniazdo D12 pasuje do wszystkich lanc Kranzle, czy tylko do wybranych?|Gniazdo D12 przyjmuje wyłącznie lance zakończone wtykiem D12. Kranzle stosuje w swojej ofercie osprzętu kilka systemów szybkozłączy – nie wszystkie lance mają wtyk D12. Przed zakupem gniazda sprawdź zakończenie swojej lancy: czy to wtyk D12, czy inny wariant. Jeśli lance mają różne zakończenia, gniazdo 13457 będzie pasować tylko do tych z wtykiem D12.

Czy złącze można odłączyć przy resztkowym ciśnieniu w układzie, czy trzeba wcześniej odpowietrzyć pistolet?|Odłączanie wtyku D12 przy resztkowym ciśnieniu jest możliwe mechanicznie – mechanizm gniazda na to pozwala. W praktyce jednak przy ciśnieniu resztkowym złącze uwalnia krótki impuls wody przy odłączeniu wtyku. Zaleca się nacisnąć spust pistoletu po wyłączeniu myjki, żeby odpowietrzyć układ przed odłączeniem lancy – szczególnie przy gorącej wodzie lub przy pracy z detergentem. Przedłuża to żywotność mechanizmu blokady gniazda.

[/faq]
