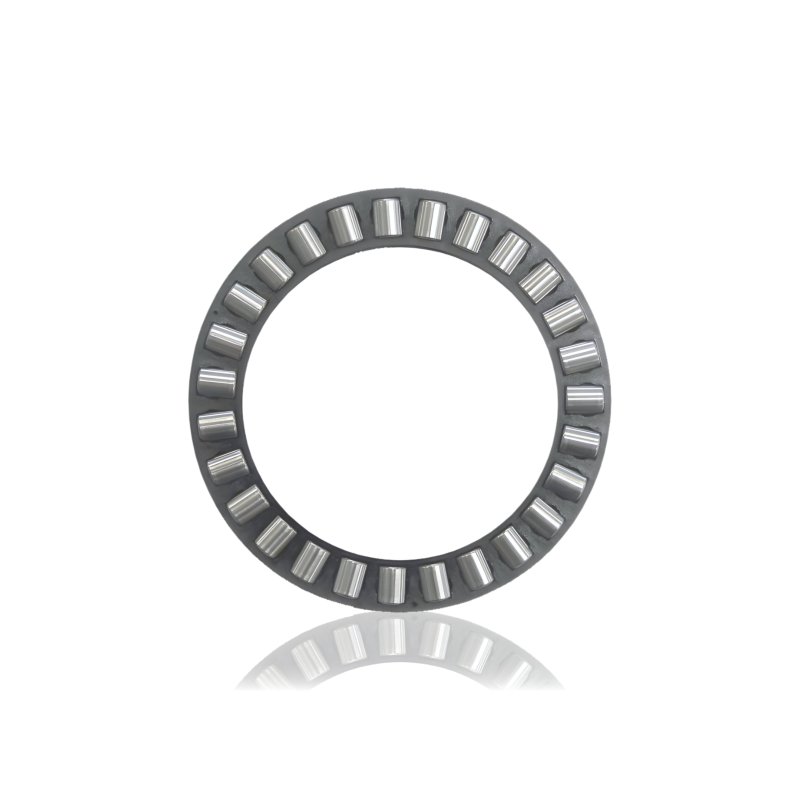

Łożysko Rolkowe Krzywki - 60x85x7,5mm

Krzywka napędowa pompy pracuje w warunkach zmiennych obciążeń promieniowych - to właśnie łożysko rolkowe 40040 przejmuje te siły i umożliwia płynny obrót krzywki względem obudowy. Wymiary 60x85x7,5mm określają pasowanie w węźle: średnica wewnętrzna 60mm, zewnętrzna 85mm, szerokość 7,5mm.

Zastosowanie

Łożysko montowane jest w węźle krzywki napędowej pompy wysokociśnieniowej Kranzle. Krzywka przekształca ruch obrotowy wału w ruch posuwisto-zwrotny tłoków - łożysko rolkowe redukuje tarcie w tym węźle i przenosi obciążenia promieniowe powstające podczas pracy. Typ rolkowy jest stosowany w miejscach, gdzie obciążenia promieniowe są wysokie, a przestrzeń osiowa ograniczona. Wymiar szerokości 7,5mm wpisuje się bezpośrednio w konstrukcję obudowy napędowej.

Objawy - kiedy warto wymienić

• Hałas z komory napędowej - szum, stukot lub wycie narastające wraz z prędkością obrotową wału.
• Wyczuwalne bicie lub nierówność obrotu krzywki przy ręcznym obrocie wału po demontażu.
• Podwyższona temperatura obudowy napędowej w okolicach węzła krzywki po krótkim czasie pracy.
• Luz promieniowy lub osiowy krzywki - ruch w kierunku prostopadłym lub wzdłużnym przy sprawdzeniu ręcznym.
• Widoczne wykruszenia, ślady korozji lub zatarcia na bieżni lub rolkach po demontażu łożyska.

Jak dobrać właściwy element

Łożysko dobiera się po trzech wymiarach: średnica wewnętrzna 60mm, zewnętrzna 85mm i szerokość 7,5mm. Wszystkie trzy muszą być zgodne z gniazdem w obudowie i czopem krzywki - odchyłka na którymkolwiek wymiarze uniemożliwi prawidłowe osadzenie. Numer referencyjny 40040 jest podstawą zamówienia właściwego wariantu katalogowego Kranzle. Przy wymianie sprawdź również stan gniazda w obudowie i czop krzywki - uszkodzone powierzchnie osadzenia skrócą żywotność nowego łożyska.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w myjkach ciśnieniowych Kranzle z pompą wyposażoną w krzywkowy układ napędowy o gnieździe 60x85x7,5mm. Kompatybilność z konkretnym modelem weryfikuj po numerze referencyjnym 40040 lub schemacie serwisowym pompy.

[faq]

Czy łożysko rolkowe 40040 można zastąpić łożyskiem kulkowym o tych samych wymiarach?|Nie jest to zalecane. Typ łożyska - rolkowy - jest elementem konstrukcyjnym doboru, nie tylko kwestią dostępności. Łożyska rolkowe przenoszą wyższe obciążenia promieniowe niż kulkowe przy tej samej szerokości. Zastosowanie łożyska kulkowego w miejscu przeznaczonym dla rolkowego grozi jego przeciążeniem i skróconą żywotnością w warunkach pracy krzywki napędowej.

Czy zanieczyszczony olej w komorze napędowej może uszkodzić łożysko, mimo że jest w nim fabrycznie wprowadzony smar?|Tak. Łożyska w komorze napędowej pracują w kontakcie z olejem przekładniowym - jego stan ma bezpośredni wpływ na trwałość łożyska. Olej z drobinami metalu lub wodą działa ściernie i wypłukuje smar z przestrzeni między rolkami. Regularna wymiana oleju w komorze napędowej wydłuża żywotność łożyska.

Po czym rozpoznać, że hałas pochodzi z łożyska krzywki, a nie z innego elementu napędu?|Hałas łożyskowy nasila się wraz z prędkością obrotową i ma charakter ciągły - szum lub delikatny stukot równomiernie narastający. Stukot nieregularny lub zależny od fazy obrotu wału częściej wskazuje na problem z samą krzywką lub elementami współpracującymi. Najpewniejsza diagnoza to obrót wału ręcznie po demontażu - wyrobione łożysko rolkowe wyczuwalnie chrzęści lub ma luz promieniowy.

Czy przy wymianie łożyska krzywki konieczna jest wymiana podkładki 40039?|Niekoniecznie, ale warto sprawdzić jej stan przy otwartym węźle. Podkładka krzywki 40039 pracuje jako element dystansowy i oporowy w tym samym węźle napędowym. Jeśli łożysko uległo zatarciu lub pracowało długo z luzem, powierzchnia oporowa podkładki mogła ulec wytarciu. Wymiana obu elementów jednocześnie ma sens, gdy podkładka wykazuje ślady nierównomiernego zużycia.

Czy nieprawidłowe osadzenie łożyska podczas montażu może skutkować jego szybkim uszkodzeniem?|Tak. Łożysko rolkowe musi być wprasowane równomiernie - montaż z przekoszeniem powoduje nierównomierne obciążenie bieżni i przyspieszone zużycie rolków. Siłę montażową należy przykładać na pierścień osadzany w gnieździe, nie na pierścień swobodny. Uderzanie bezpośrednio w rolki lub bieżnię podczas montażu uszkadza łożysko przed pierwszym uruchomieniem.

[/faq]
