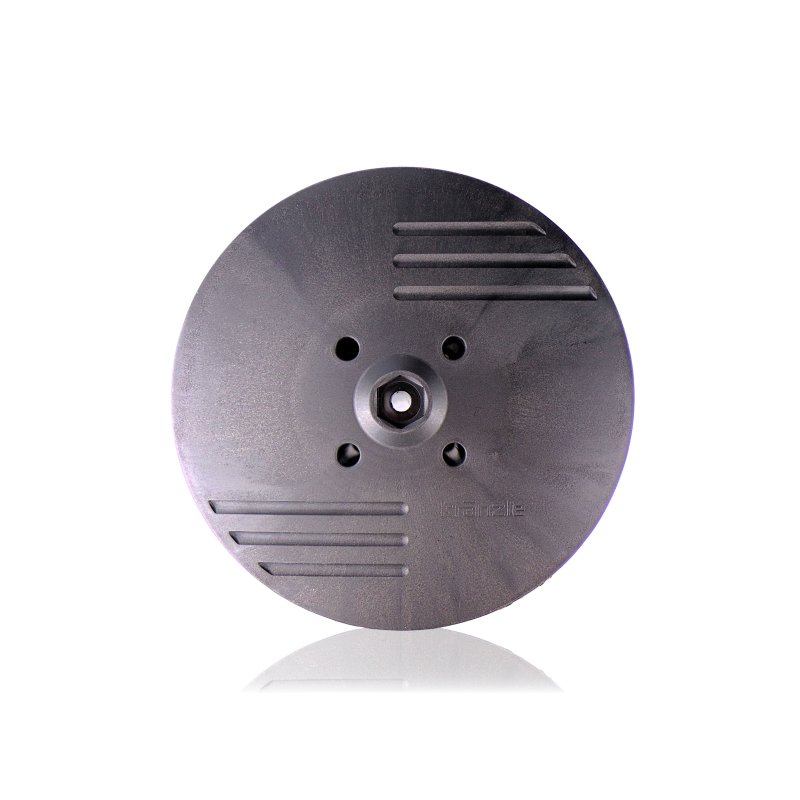

Talerz Boczny Bębna - 235mm

Strona korbki w bębnie jest bardziej obciążona użytkowo niż bierna strona zwijadła. To tam pojawia się moment przy zwijaniu węża, nacisk ręki i powtarzalne naprężenia przy każdym obrocie. Talerzyk boczny montowany od tej strony musi więc utrzymywać prawidłowy kształt bębna i stabilnie współpracować z mechanizmem ręcznego zwijania.

ZASTOSOWANIE

Talerzyk boczny od strony korbki pracuje jako część bębna na wąż, która ogranicza nawój przewodu i współtworzy boczną geometrię zwijadła w miejscu obsługiwanym ręcznie. Jego zadaniem jest utrzymanie węża w obrębie bębna oraz zapewnienie poprawnej współpracy z elementami korbki, osią i mocowaniem bocznym.

W praktyce serwisowej ta część bywa wymieniana po pęknięciu, odkształceniu, uszkodzeniu punktów osadzenia albo wtedy, gdy bęben zaczyna pracować nierówno po stronie korbki. Uszkodzenie tego talerzyka może powodować nie tylko problem z prowadzeniem węża, ale też cięższą pracę korbki, boczne bicie bębna lub nierównomierne układanie przewodu podczas zwijania.

OBJAWY – KIEDY WARTO WYMIENIĆ

• bęben pracuje nierówno właśnie od strony korbki
• wąż ociera o boczną krawędź albo wychodzi poza prawidłowy tor nawoju
• talerzyk jest pęknięty, wyłamany lub odkształcony
• przy obracaniu korbką wyczuwalne jest bicie, opór albo niestabilność
• punkty mocowania lub osadzenia po stronie korbki są uszkodzone

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Przy doborze tej części najważniejsze jest potwierdzenie, że chodzi o talerzyk montowany od strony korbki, a nie o element z przeciwnej strony bębna. W zwijadłach obie strony mogą wyglądać podobnie, ale różnić się układem mocowań, profilem lub sposobem współpracy z mechanizmem zwijania.

Przed montażem warto sprawdzić:

• stronę montażu od korbki
• kształt i średnicę talerzyka
• rozmieszczenie otworów oraz punktów osadzenia
• współpracę z korbką, osią i elementami dystansowymi
• stan drugiej strony bębna oraz przewodu

Dokładne dopasowanie ma znaczenie, ponieważ część pracująca po stronie korbki przenosi obciążenia powstające przy ręcznym zwijaniu. Nieprawidłowy profil albo błędna strona montażu może powodować przekoszenie, luz lub ciężką pracę bębna.

KOMPATYBILNOŚĆ

Kompatybilność należy oceniać po konkretnym wykonaniu bębna oraz po stronie montażu. O zgodności decyduje geometria talerzyka, jego położenie względem korbki, układ mocowań i sposób pracy z osią zwijadła. Sama zbliżona średnica lub podobny wygląd nie wystarczą, ponieważ strona obsługiwana korbką może mieć inne wymagania konstrukcyjne niż strona przeciwna.

[faq]

Dlaczego strona korbki wymaga osobnej weryfikacji części?|Ponieważ w tym miejscu talerzyk współpracuje z ręcznym mechanizmem zwijania i jest obciążany przy każdym obrocie korbką. Strona montażu może więc wpływać na profil, mocowania i sposób osadzenia części.

Czy ciężka praca korbki może wynikać z uszkodzenia talerzyka bocznego?|Tak, szczególnie jeśli talerzyk jest odkształcony, ociera o sąsiednie elementy albo powoduje przekoszenie bębna. Warto jednak sprawdzić również oś, dystanse i samą korbkę.

Co oznacza bicie bębna widoczne po stronie korbki?|Może wskazywać na skrzywiony talerzyk, źle osadzoną część, luz na mocowaniu albo uszkodzenie osi. Objaw warto oceniać podczas powolnego obracania bębna bez obciążania węża.

Czy talerzyk z przeciwnej strony bębna może pasować zamiennie?|Nawet jeśli wygląda podobnie, może różnić się detalami montażowymi lub profilem współpracy z mechanizmem korbki.

Co sprawdzić przed skręceniem bębna po wymianie talerzyka?|Warto upewnić się, że oś jest ustawiona prosto, dystanse są w prawidłowej kolejności, korbka obraca się bez ocierania, a wąż układa się między talerzykami bez przesuwania na bok.

[/faq]
