Krzywka 12,75

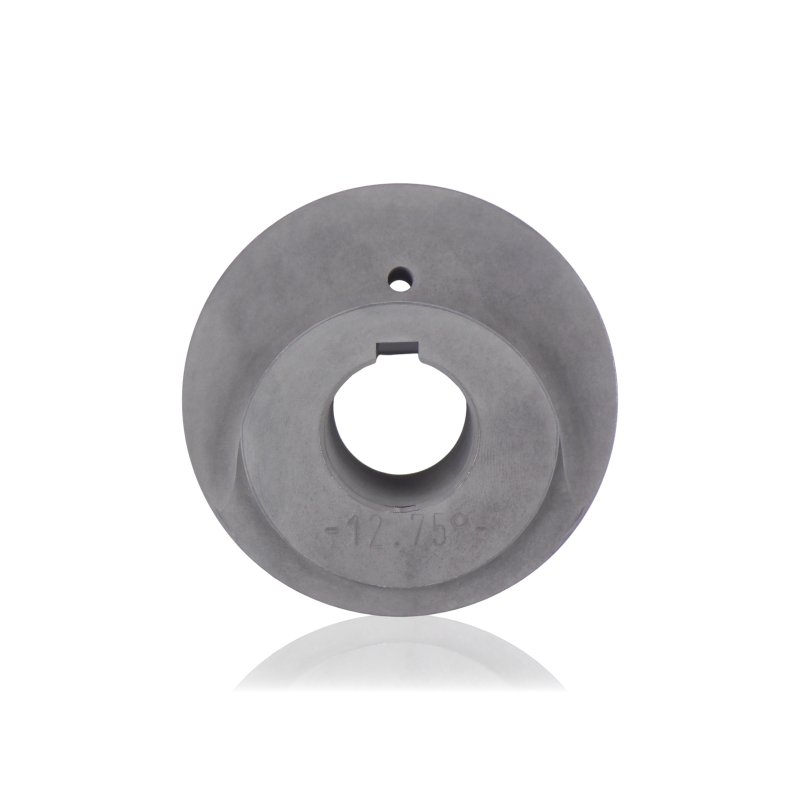

Krzywka 405231275 o kącie 12,75° to element napędu pompy myjki ciśnieniowej Kranzle. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 12,75° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy. Przy każdym obrocie wału krzywka, ustawiona pod kątem 12,75°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 12,75° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Element pracuje w pakiecie łożyskowym, który zapewnia właściwe osadzenie i luz osiowy na wale.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia.
• Uszkodzenie łożyska oporowego pakietu łożyskowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Wymiana jako część pakietu – jeśli jeden element węzła krzywkowego wykazuje zużycie po długiej eksploatacji, pozostałe są zazwyczaj w podobnym stanie.

Jak dobrać właściwy element

Kąt 12,75° to parametr istotny, ale niewystarczający do doboru samodzielnie – pompy  mogą mieć kilka wariantów krzywki o identycznym kącie, różniących się typem napędu (silnik elektryczny vs spalinowy) lub geometrią osadzenia na wale. Identyczny kąt nie gwarantuje zamienności.

Identyfikuj po numerze referencyjnym 405231275. Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – elementy te pracują razem i zużywają się w zbliżonym czasie. Jeśli nie masz pewności co do typu napędu pompy – zweryfikuj na demontowanej maszynie lub w dokumentacji modelu przed zamówieniem.

Kompatybilność

Część napędu pompy serii myjek ciśnieniowych Kranzle, kąt krzywki 12,75°. Nie jest zamiennikiem krzywek o innych kątach (9,5°, 10,8°, 12,0°) ani krzywek serii quadro/Profi. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 405231275.

[faq]

Różnica między 12,0° (40523120) a 12,75° (405231275) jest niewielka – czy pomyłka o ten jeden wariant ma realne znaczenie dla pracy pompy?|Tak, mimo że różnica kąta jest niewielka liczbowo. Każdy stopień kąta krzywki przekłada się proporcjonalnie na skok tłoka – nawet 0,75° różnicy zmienia wydatek i charakterystykę ciśnieniową pompy w sposób wykrywalny przy pomiarze parametrów roboczych. Przy doborze krzywki nie zaokrąglaj kąta i nie traktuj sąsiednich wariantów jako praktycznie równoważnych – zawsze potwierdzaj kąt na demontowanym elemencie lub w dokumentacji modelu.

Jak zidentyfikować kąt 12,75° na krzywce bez demontażu całego pakietu łożyskowego?|Oznaczenie kąta znajduje się zazwyczaj na bocznej lub czołowej powierzchni krzywki i może być niewidoczne przy zamontowanym łożysku. Przy pierwszym serwisie nieznanej pompy jedyną pewną metodą jest demontaż pakietu łożyskowego i odczyt oznaczenia na krzywce. Jeśli dysponujesz pełnym numerem modelu pompy lub myjki, kąt krzywki można ustalić z katalogu części Kranzle dla danego modelu bez demontażu.

Po czym rozpoznać wczesne zużycie krzywki, zanim pojawią się wyraźne wibracje pompy?|Przy demontażu pakietu łożyskowego obejrzyj powierzchnię styku krzywki z łożyskiem w świetle bocznym – wczesne zużycie objawia się matową, lekko nierówną powierzchnią w miejscu kontaktu, zanim pojawią się widoczne rysy lub wytarcia. Sprawdź też, czy łożysko oporowe obraca się równomiernie po powierzchni krzywki przy ręcznym obróceniu – opór lub chrzęst wskazuje na uszkodzenie jednego z tych elementów.

[/faq]
