Tarcza Dociskowa Sprężyny Tłoka 18mm

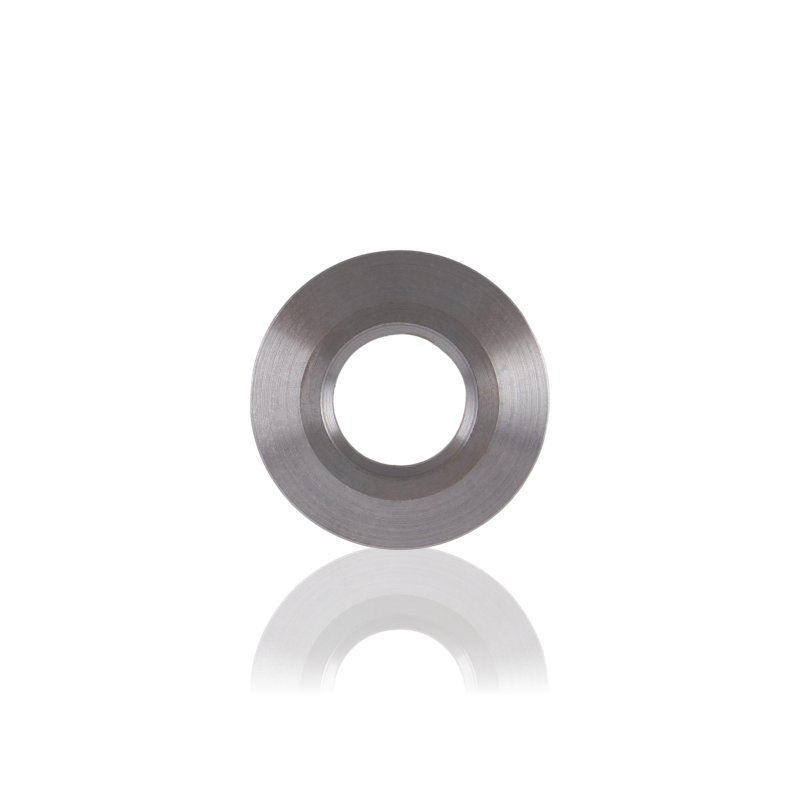

Tarcza dociskowa 40454 o średnicy 18mm to element oporowy układu sprężynowego tłoka w pompie myjki ciśnieniowej Kranzle. Siedzi między sprężyną tłoka a powierzchnią tłoka lub jego prowadzenia i równomiernie rozkłada nacisk sprężyny na ten obszar. Bez tarczy sprężyna opierałaby się na mniejszej powierzchni – środkowy zwój mógłby wbijać się w materiał tłoka lub odkształcać jego powierzchnię czołową przy długotrwałej pracy.

Zastosowanie

Tarcza montowana jest w cylindrze tłokowym pompy. Jej zadanie jest czysto mechaniczne: zwiększa powierzchnię styku między sprężyną a tłokiem lub gniazdem oporowym i zapobiega koncentracji naprężeń w jednym punkcie. Pracuje w cyklu ciągłym razem ze sprężyną przy każdym skoku tłoka.

Element wymieniany podczas serwisu głowicy pompy – przy rozebraniu układu tłokowego, wymianie uszczelek lub sprężyny 40453. Przy otwartej głowicy warto sprawdzić jej stan nawet jeśli wymiana nie była planowana.

Objawy – kiedy warto wymienić

• Widoczne wgniecenie, wytarcie lub deformacja powierzchni czołowej tarczy – ślad od zwoju sprężyny, który wskazuje na koncentrację nacisku.
• Pęknięcie lub wyszczerbienie krawędzi tarczy – szczególnie przy tarczy stalowej, gdzie korozja może inicjować pęknięcie.
• Tarcza siedzi krzywo w gnieździe lub wyraźnie luźno – co przekłada się na nierówny nacisk sprężyny i asymetryczny ruch tłoka.
• Zatarcie lub korozja blokująca swobodne osadzenie tarczy w prowadzeniu – tarcza nie leży płasko, sprężyna pracuje pod kątem.

Jak dobrać właściwy element

Podstawowy parametr doboru to średnica 18mm. Przed zamówieniem zmierz demontowaną tarczę suwmiarką – średnica gniazda oporowego i tłoka wyznacza dopuszczalny zakres. Tarcza zbyt mała nie pokrywa wystarczającej powierzchni; zbyt duża nie zmieści się w cylindrze lub będzie blokować ruch tłoka.

Sprawdź też grubość tarczy – zbyt gruba zmienia długość roboczą sprężyny i może zaburzyć skok tłoka. Przy wymianie mierz obie wartości na demontowanym elemencie.

Identyfikuj po numerze referencyjnym 40454 i wymiarze 18mm. Jeśli nie masz pewności co do modelu pompy – weryfikuj po demontowanej części.

Kompatybilność

Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle.. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40454 i średnicy 18mm.

[faq]

Czym tarcza dociskowa różni się od zwykłej podkładki i czy można ją zastąpić podkładką tego samego wymiaru?|Tarcza dociskowa ma ściśle określoną grubość i płaskość – jej zadaniem jest nie tylko wypełnienie przestrzeni, ale równomierne przeniesienie siły sprężyny na określoną powierzchnię. Zwykła podkładka może mieć inną grubość, inną twardość lub chropowatość powierzchni, co zmienia warunki pracy sprężyny. W układzie tłokowym pracującym cyklicznie różnice te mają znaczenie – stosuj oryginał 40454, jeśli nie masz potwierdzonych danych technicznych zamiennika.

Czy można pominąć tarczę podczas montażu, jeśli sprężyna i tak mieści się w cylindrze?|Sprężyna fizycznie zmieści się bez tarczy, ale będzie opierać się środkowym zwojem bezpośrednio na tłoku lub jego prowadzeniu. W krótkim czasie na powierzchni tłoka pojawi się wgłębienie od nacisku zwoju, a ruch tłoka może stać się lekko asymetryczny. Przy częstej pracy pompy prowadzi to do przyspieszonego zużycia tłoka i uszczelek – demontaż po takim czasie będzie bardziej kosztowny niż zakup tarczy.

Jak sprawdzić tarczę podczas przeglądu, jeśli wygląda nieuszkodzona?|Połóż tarczę na płaskim szkle lub powierzchni kontrolnej – jeśli buja się lub nie leży stabilnie, jest odkształcona. Sprawdź suwmiarką grubość w kilku punktach – różnica powyżej 0,1–0,2mm między punktami oznacza nierównomierne zużycie. Oceń też powierzchnię czołową pod kątem śladów od zwoju sprężyny – nawet bez widocznego wgłębienia może być wypolerowana w jednym miejscu, co świadczy o koncentracji nacisku.

[/faq]
