Prítlačný kotúč piestovej pružiny 18mm

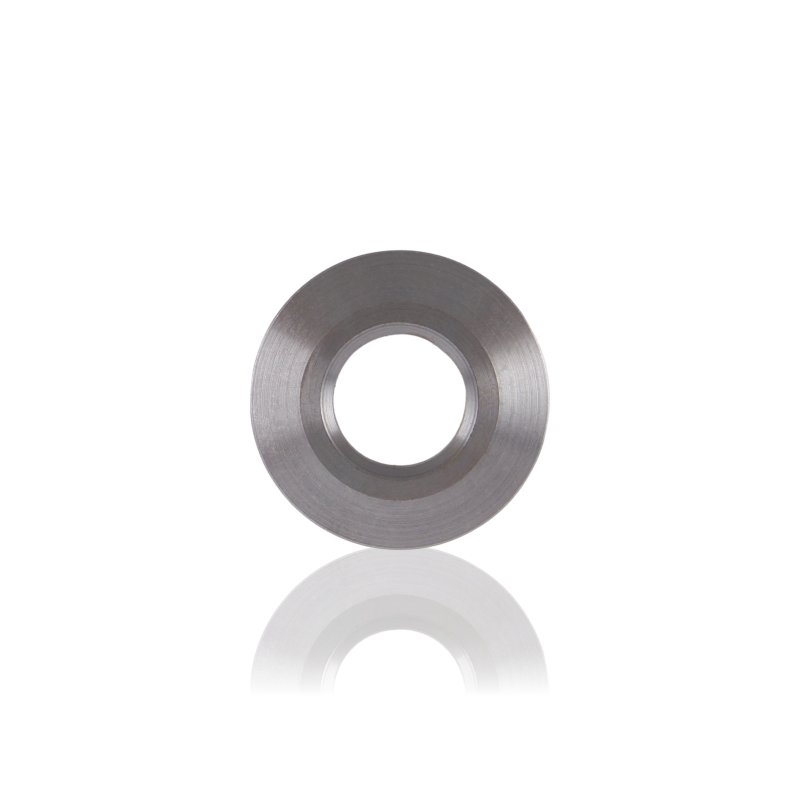

Prítlačný kotúč 40454 s priemerom 18mm je opierkovým prvkom piestovej pružinovej sústavy v čerpadle vysokotlakovej umývačky Kranzle. Sedí medzi piestovou pružinou a povrchom piestu alebo jeho vedením a rovnomerne rozkladá zaťaženie pružiny na tento priestor. Bez kotúča by sa pružina opierala o menšiu plochu – stredný závit by sa mohol zabodávať do materiálu piestu alebo deformovať jeho čelnú plochu pri dlhodobej prevádzke.

Použitie

Kotúč sa montuje do piestového valca čerpadla. Jeho funkcia je čisto mechanická: zväčšuje kontaktnú plochu medzi pružinou a piestom alebo opierkovým sedlom a zabraňuje koncentrácii napätia v jednom bode. Pracuje nepretržite spolu s pružinou pri každom zdvihu piestu.

Servisný diel vymieňaný počas opravy hlavy čerpadla – pri rozobratí piestovej sústavy, výmene tesnení alebo pružiny 40453. Pri otvorenej hlave sa odporúča skontrolovať jeho stav aj v prípade, že výmena nebola plánovaná.

Príznaky – kedy vymeniť

• Viditeľné vtlačenie, opotrebovanie alebo deformácia čelnej plochy kotúča – stopa od závitu pružiny poukazujúca na koncentráciu tlaku.
• Prasknutie alebo vyštiepenie hrany kotúča – najmä pri oceľovom kotúči, kde môže korózia iniciovať trhlinu.
• Kotúč sedí v sedle nakrivo alebo je výrazne uvoľnený – čo spôsobuje nerovnomerné zaťaženie pružiny a asymetrický pohyb piestu.
• Zadretie alebo korózia blokujúca voľné usadenie kotúča vo vedení – kotúč neleží rovno a pružina pracuje pod uhlom.

Ako vybrať správny diel

Základným parametrom výberu je priemer 18mm. Pred objednaním zmerajte demontovaný kotúč posuvným meradlom – priemer opierkovéhosedla a piestu určuje prípustný rozsah. Príliš malý kotúč nepokrýva dostatočnú plochu; príliš veľký sa nezmestí do valca alebo bude blokovať pohyb piestu.

Skontrolujte aj hrúbku kotúča – príliš hrubý kotúč mení pracovnú dĺžku pružiny a môže narušiť zdvih piestu. Pri výmene zmerajte obe hodnoty na demontovanom diele.

Identifikujte podľa referenčného čísla 40454 a rozmeru 18mm. Ak máte pochybnosti o modeli čerpadla – overte podľa demontovaného dielu.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 40454 a priemeru 18mm.

[faq]

Čím sa prítlačný kotúč líši od bežnej podložky a možno ho nahradiť podložkou rovnakého rozmeru?|Prítlačný kotúč má presne definovanú hrúbku a rovinnosť – jeho úlohou nie je len vyplniť priestor, ale rovnomerne preniesť silu pružiny na definovanú plochu. Bežná podložka môže mať inú hrúbku, tvrdosť alebo drsnosť povrchu, čo mení podmienky práce pružiny. V cyklicky pracujúcej piestovej sústave tieto rozdiely majú význam – používajte originál 40454, pokiaľ nemáte overené technické údaje náhrady.

Možno kotúč vynechať pri montáži, ak sa pružina do valca aj tak zmestí?|Pružina sa fyzicky zmestí aj bez kotúča, ale bude sa opierať stredným závitom priamo o piest alebo jeho vedenie. V krátkom čase sa na čelnej ploche piestu objaví vtlačenina od tlaku závitu a pohyb piestu sa môže stať mierne asymetrickým. Pri častej prevádzke čerpadla to vedie k urýchlenému opotrebovaniu piestu a tesnení – demontáž po takomto poškodení bude nákladnejšia ako nákup kotúča.

Ako skontrolovať kotúč počas prehliadky, ak vyzerá nepoškodený?|Položte kotúč na rovnú sklenú dosku alebo kontrolný povrch – ak sa kolíše alebo neleží stabilne, je deformovaný. Posuvným meradlom skontrolujte hrúbku v niekoľkých bodoch – rozdiel viac ako 0,1–0,2mm medzi bodmi znamená nerovnomerné opotrebovanie. Posúďte aj čelnú plochu z hľadiska stôp od závitu pružiny – aj bez viditeľného vtlačenia môže byť na jednom mieste vyleštená, čo svedčí o koncentrácii tlaku.
