Króciec Węża z Zaworem Zwrotnym i Wtryskiwaczem

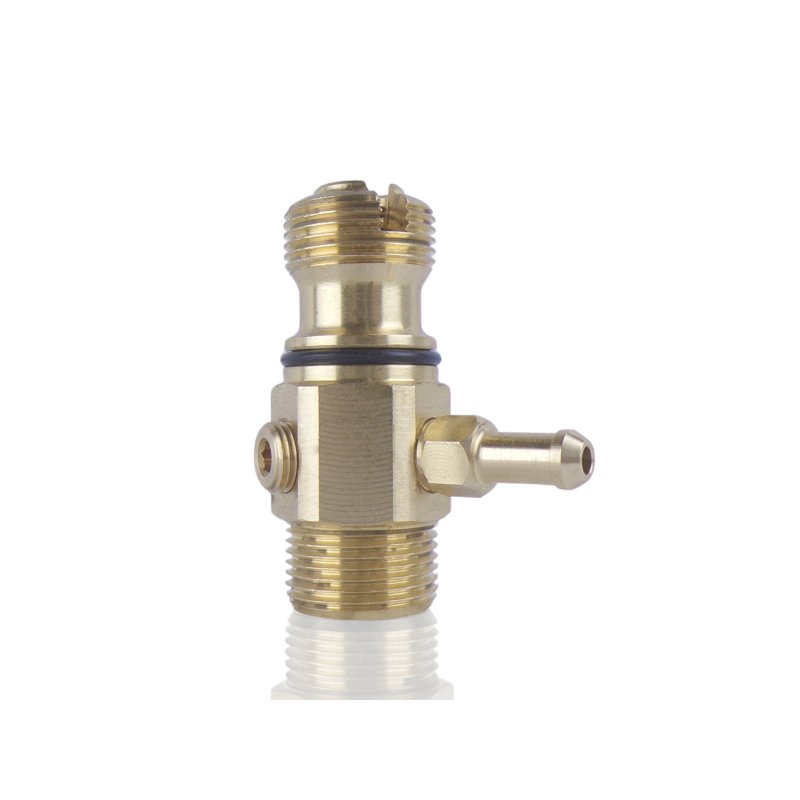

Króciec 405222 to element wylotowy pompy AQ myjki ciśnieniowej Kranzle z wbudowanym zaworem zwrotnym i kanałem wtryskiwacza do zasysania detergentu. Od strony pompy wkręca się gwintem zewnętrznym ¼" w blok zaworowy, od strony węża ma gwint zewnętrzny M22x1,5 – oba gwinty są męskie. W skład zestawu wchodzi 9 elementów:

mechanizm zaworu zwrotnego:

• kulka 10mm (12122),
• sprężyna (141201)
• O-ring 18x2 (40016)

oraz elementy wtryskiwacza:

• króciec ssący NW6 z przegubem kulowym i sprężyną (13234),
• dwa korki M10x1 (13385)
• dwa O-ringi 6x1,5 (13386).

Wersja z wtryskiwaczem – w odróżnieniu od króćca 405221 (bez wtryskiwacza) – umożliwia zasysanie detergentu przez pompę bez dodatkowych akcesoriów zewnętrznych.

Zastosowanie

Króciec montowany jest w otworze wylotowym bloku zaworowego pompy AQ. Gwint zewnętrzny ¼" wkręca się w pompę, gwint zewnętrzny M22x1,5 wymaga końcówki węża z gwintem wewnętrznym M22x1,5. Wbudowany zawór zwrotny z kulką działa na tej samej zasadzie co zawory w bloku zaworowym – kulka blokuje cofanie wody z węża do pompy przy zatrzymaniu.

Kanał wtryskiwacza z króćcem ssącym 13234 (NW6, przegub kulowy) umożliwia podłączenie rurki do zbiornika detergentu. Przy przepływie wody przez króciec wytwarza się podciśnienie w kanale ssącym, które zasysa detergent i miesza go z wodą roboczą. Gdy wtryskiwacz nie jest używany, otwory kanału ssącego zaślepia się korkami 13385 z O-ringami 13386 – zapobiegając wciąganiu powietrza do układu. Przegub kulowy króćca 13234 pozwala ustawić rurkę ssącą pod różnym kątem bez konieczności stosowania dodatkowych kolanek.

Objawy – kiedy warto wymienić

• Brak zasysania detergentu mimo podłączonej rurki i otwartego króćca ssącego – zatkany kanał wtryskiwacza, zużyta sprężyna króćca ssącego 13234 lub nieszczelność w układzie ssącym.
• Wyciek wody przy gwincie ¼" lub M22x1,5 – uszkodzony gwint korpusu lub brak właściwego uszczelnienia.
• Wyciek z obszaru korków 13385 – zużyte O-ringi 13386 lub uszkodzony gwint M10x1 w otworach wtryskiwacza.
• Pulsowanie ciśnienia lub cofanie wody przy zatrzymaniu pompy – zużyta kulka 12122 lub sprężyna 141201 wbudowanego zaworu zwrotnego.
• Mechaniczne uszkodzenie przegubu kulowego króćca 13234 – rurkę ssącą nie da się ustawić w żądanym kierunku lub przegub przepuszcza powietrze.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 405222 i typie pompy AQ. Kluczowa różnica w stosunku do króćca 405221 – wersji bez wtryskiwacza – to obecność kanału ssącego z gniazdem M10x1 na korki. Przy demontażu sprawdź, czy istniejący króciec ma boczny otwór z gwintem M10x1 i rurkę ssącą lub korek w tym otworze – to jednoznacznie potwierdza wersję z wtryskiwaczem.

Jeśli problem dotyczy wyłącznie wbudowanego zaworu zwrotnego przy sprawnym korpusie – elementy mechanizmu (12122, 141201, 40016) mogą być dostępne osobno. Jeśli problem leży w króćcu ssącym, możliwa jest wymiana samego elementu 13234. Korki 13385 i O-ringi 13386 to najtańsze elementy zestawu – przy każdym serwisie króćca warto je wymienić profilaktycznie.

Kompatybilność

Element wylotowy do pompy serii AQ myjek ciśnieniowych Kranzle. Gwint do pompy: ¼" zewnętrzny (męski). Gwint przyłącza węża: M22x1,5 zewnętrzny (męski) – wymaga końcówki węża z gwintem wewnętrznym M22x1,5. Wersja z wtryskiwaczem – nie jest zamiennikiem króćca 405221 (bez wtryskiwacza). Zawiera: kulkę 10mm (12122), sprężynę (141201), O-ring 18x2 (40016), króciec ssący NW6 z przegubem kulowym (13234), 2x korek M10x1 (13385), 2x O-ring 6x1,5 (13386). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 405222.

[faq]

Jak działa wtryskiwacz w króćcu 405222 i kiedy detergent jest zasysany, a kiedy nie?|Wtryskiwacz działa na zasadzie efektu Venturiego – przepływ wody przez zwężony kanał króćca wytwarza podciśnienie w bocznym kanale ssącym, które zasysa detergent z podłączonego zbiornika. Zasysanie następuje tylko przy otwartym pistolecie i przepływie wody – przy zamkniętym pistolecie i pracy w trybie bypass przepływ przez króciec jest zatrzymany i podciśnienie nie powstaje. Ilość zasysanego detergentu zależy od ciśnienia roboczego i geometrii kanału – nie jest regulowana samym króćcem.

Do czego służą korki 13385 z O-ringami 13386 i kiedy je stosować?|Korki 13385 zaślepiają otwory kanału ssącego wtryskiwacza gdy rurka do detergentu nie jest podłączona. Bez korków otwarte otwory wciągają powietrze do układu wodnego przy każdym skoku pompy – efekt to pulsowanie ciśnienia i pianowanie wody w wężu nawet bez detergentu. Gdy wymieniasz króciec lub serwisуjesz wtryskiwacz, zawsze sprawdź stan O-ringów 13386 przy korkach – zużyte O-ringi przepuszczają powietrze mimo wkręconych korków i dają identyczne objawy jak brakujące korki.

Jak zdiagnozować, dlaczego wtryskiwacz nie zasysa detergentu – od czego zacząć sprawdzanie?|Zacznij od najprostszego: sprawdź, czy rurka ssąca jest zanurzona w detergencie i czy nie jest zatkana. Następnie upewnij się, że korki 13385 zostały wyjęte z otworów kanału ssącego – zdarza się, że jeden korek pozostaje w drugim otworze i blokuje przepływ. Jeśli rurka i otwory są drożne, sprawdź króciec ssący 13234 – jego sprężyna dociska uszczelnienie i może być zablokowana osadem. Ostatni etap to sprawdzenie drożności samego kanału Venturiego w korpusie króćca – osady wapienne z twardej wody stopniowo zwężają kanał i obniżają podciśnienie ssące. Odkamienianie króćca w roztworze kwasu cytrynowego często przywraca funkcję bez wymiany elementu.

[/faq]
