Prípojka hadice so spätným ventilom a injektorom

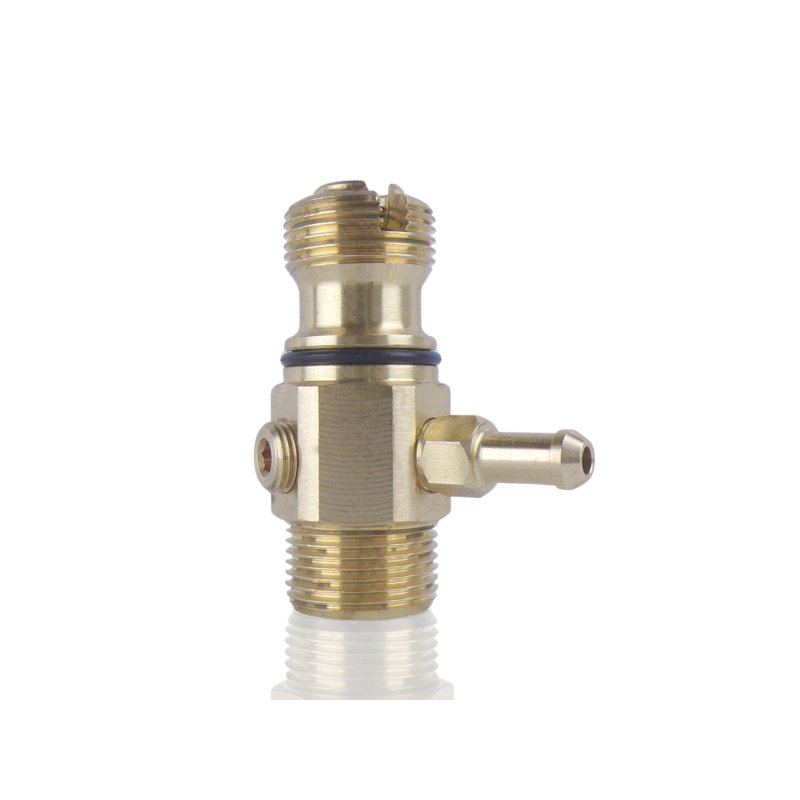

Prípojka 405222 je vývodovým dielom čerpadla série AQ vysokotlakovej umývačky Kranzle so vstavaným spätným ventilom a kanálom injektora na nasávanie čistiaceho prostriedku. Na strane čerpadla sa zaskrutkuje vonkajším závitom ¼" do ventilného bloku; na strane hadice má vonkajší závit M22x1,5 – oba závity sú mužské. Súprava obsahuje 9 dielov:

mechanizmus spätného ventilu:

• gulička 10mm (12122),
• pružina (141201),
• O-krúžok 18x2 (40016)

a diely injektora:

• sací nástavec NW6 s guľovým kĺbom a pružinou (13234),
• dve zátky M10x1 (13385),
• dva O-krúžky 6x1,5 (13386).

Verzia s injektorom – na rozdiel od prípojky 405221 (bez injektora) – umožňuje čerpadlu nasávať čistiaci prostriedok bez ďalšieho externého príslušenstva.

Použitie

Prípojka sa montuje do vývodového otvoru ventilného bloku čerpadla AQ. Vonkajší závit ¼" sa zaskrutkuje do čerpadla; vonkajší závit M22x1,5 vyžaduje koncovku hadice s vnútorným závitom M22x1,5. Vstavaný guličkový spätný ventil pracuje na rovnakom princípe ako ventily vo ventilnom bloku – gulička zabraňuje spätnému toku vody z hadice do čerpadla pri zastavení.

Kanál injektora so sacím nástavcom 13234 (NW6, guľový kĺb) umožňuje pripojenie trubičky k nádrži čistiaceho prostriedku. Pri prietoku vody prípojkou vzniká v sacom kanáli podtlak, ktorý nasáva čistiaci prostriedok a miešajho s pracovnou vodou. Keď injektor nie je používaný, otvory sacieho kanála sa záslepujú zátkami 13385 s O-krúžkami 13386 – čím sa zabraňuje vťahovaniu vzduchu do okruhu. Guľový kĺb nástavca 13234 umožňuje nastaviť saciu trubičku pod rôznym uhlom bez potreby ďalších kolien.

Príznaky – kedy vymeniť

• Čistiaci prostriedok sa nenasáva napriek pripojenej trubičke a otvorenému saciemu nástavcu – upchatý kanál injektora, opotrebovaná pružina sacieho nástavca 13234 alebo netesnosť v sacom okruhu.
• Únik vody pri závite ¼" alebo M22x1,5 – poškodený závit telesa alebo absencia správneho tesnenia.
• Únik z oblasti zátok 13385 – opotrebované O-krúžky 13386 alebo poškodený závit M10x1 v otvoroch injektora.
• Pulzovanie tlaku alebo spätný tok vody pri zastavení čerpadla – opotrebovaná gulička 12122 alebo pružina 141201 vstavaného spätného ventilu.
• Mechanické poškodenie guľového kĺbu nástavca 13234 – saciu trubičku nie je možné umiestniť v požadovanom smere alebo kĺb nasáva vzduch.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 405222 a typu čerpadla AQ. Kľúčový rozdiel oproti prípojke 405221 – verzii bez injektora – je prítomnosť sacieho kanála so sedlom M10x1 pre zátky. Pri demontáži skontrolujte, či existujúca prípojka má bočný otvor so závitom M10x1 a saciu trubičku alebo zátku v tomto otvore – to jednoznačne potvrdzuje verziu s injektorom.

Ak sa problém týka výlučne vstavaného spätného ventilu pri funkčnom telese prípojky – diely mechanizmu (12122, 141201, 40016) môžu byť dostupné samostatne. Ak problém spočíva v sacom nástavci, je možná výmena samotného dielu 13234. Zátky 13385 a O-krúžky 13386 sú najlacnejšie diely súpravy – pri každom servise prípojky ich odporúčame vymeniť preventívne.

Kompatibilita

Vývodový diel pre čerpadlá série AQ vysokotlakových umývačiek Kranzle. Závit k čerpadlu: ¼" vonkajší (mužský). Závit prípojky hadice: M22x1,5 vonkajší (mužský) – vyžaduje koncovku hadice s vnútorným závitom M22x1,5. Verzia s injektorom – nie je náhradou za prípojku 405221 (bez injektora). Obsahuje: guličku 10mm (12122), pružinu (141201), O-krúžok 18x2 (40016), sací nástavec NW6 s guľovým kĺbom (13234), 2x zátka M10x1 (13385), 2x O-krúžok 6x1,5 (13386). Presný rozsah kompatibility overujte podľa referenčného čísla 405222.

[faq]

Ako funguje injektor v prípojke 405222 a kedy sa čistiaci prostriedok nasáva a kedy nie?|Injektor pracuje na princípe Venturiho efektu – prietok vody cez zúžený kanál prípojky vytvára podtlak v bočnom sacom kanáli, ktorý nasáva čistiaci prostriedok z pripojenej nádrže. Nasávanie nastáva len pri otvorenej pištoli a prietoku vody – pri zavretej pištoli a prevádzke v bypasse sa prietok prípojkou zastaví a podtlak nevzniká. Množstvo nasávaného čistiaceho prostriedku závisí od pracovného tlaku a geometrie kanála – samotnou prípojkou nie je regulovateľné.

Na čo slúžia zátky 13385 s O-krúžkami 13386 a kedy ich používať?|Zátky 13385 záslepujú otvory sacieho kanála injektora, keď trubička na čistiaci prostriedok nie je pripojená. Bez zátok otvorené otvory vťahujú vzduch do vodného okruhu pri každom zdvihu čerpadla – výsledkom je pulzovanie tlaku a penenie vody v hadici aj bez čistiaceho prostriedku. Pri výmene prípojky alebo servise injektora vždy skontrolujte stav O-krúžkov 13386 pri zátkach – opotrebované O-krúžky prepúšťajú vzduch aj napriek zaskrutkovaným zátkam a dávajú identické príznaky ako chýbajúce zátky.

Ako diagnostikovať, prečo injektor nenasáva čistiaci prostriedok – kde začať?|Začnite tým najjednoduchším: skontrolujte, či je sacia trubička ponorená v čistiacom prostriedku a nie je upchatá. Potom sa uistite, že zátky 13385 boli vybraté z otvorov sacieho kanála – občas sa stáva, že jedna zátka zostane v druhom otvore a blokuje prietok. Ak sú trubička aj otvory priechodné, skontrolujte sací nástavec 13234 – jeho pružina pritláča tesnenie a môže byť zablokovaná usadeninami. Posledným krokom je kontrola priechodnosti Venturiho kanála v telese prípojky – vápenec z tvrdej vody postupne zužuje kanál a znižuje sací podtlak. Odvápnenie prípojky v roztoku kyseliny citrónovej často obnoví funkciu bez výmeny dielu.
