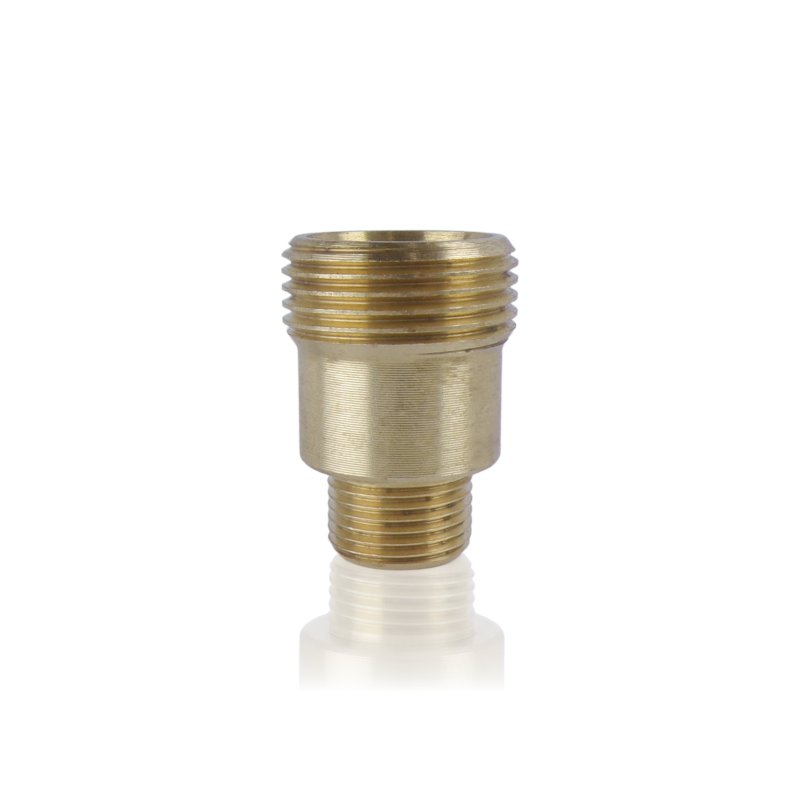

Prípojka prívodu vody 3/8" AG – 3/4"

Prípojka 41016 spája inštaláciu privádzajúcu vodu so sacím otvorom čerpadla vysokotlakovej umývačky Kranzle. Na strane čerpadla má vonkajší závit 3/8" (AG), na strane prívodu vody – prípojku 3/4", typickú pre záhradné hadice alebo vodovodnú inštaláciu. Cez túto prípojku sa voda dostáva do vnútra čerpadla pred stlačením piestami.

Použitie

Prípojka sa montuje do sacieho otvoru čerpadla – závit 3/8" sa priamo zaskrutkuje do telesa čerpadla a strana 3/4" prijíma hadicu privádzajúcu vodu z kohútika, nádrže alebo vodovodnej inštalácie. Ide o prvý bod hydraulického okruhu umývačky – od jej tesnosti a priechodnosti závisí správne nasávanie vody čerpadlom. Upchatá alebo netesná prípojka obmedzuje prítok vody a môže viesť k prevádzke čerpadla nasucho alebo s príliš nízkym prietokom.

Vymieňa sa pri mechanickom poškodení telesa, netesnosti závitu na strane čerpadla alebo prívodu vody, alebo pri upchatí vnútorného kanála usadeninami z nefiltrovanej vody.

Príznaky – kedy vymeniť

• Únik vody pri závite 3/8" v mieste spojenia s čerpadlom – viditeľný pri bežiacej umývačke alebo bezprostredne po jej zastavení.
• Únik pri prípojke 3/4" – netesné spojenie s hadicou privádzajúcou vodu.
• Čerpadlo nenasáva vodu napriek pripojenému a otvorenému prívodu – možné upchatie vnútorného kanála prípojky usadeninami alebo nečistotami.
• Viditeľná korózia, prasknutie alebo mechanické poškodenie telesa prípojky.
• Poškodený závit na ktorejkoľvek strane – ťažkosti pri zaskrutkovaní alebo vôľa po utiahnutí na menovitý moment.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: vonkajší závit 3/8" na strane čerpadla a prípojka 3/4" na strane prívodu vody. Pred objednaním potvrďte typ závitu na strane 3/4" na demontovanom diele.

Ak sa problém týka výlučne upchatia vnútorného kanála pri funkčnom telese a závitoch – pred výmenou prípojky skúste ju vyčistiť a prepláchnuť, najmä pri prevádzke bez filtra na vstupe vody.

Identifikujte podľa referenčného čísla 41016. Pri pochybnostiach o type závitu 3/4" zmerajte posuvným meradlom priemer a porovnajte stúpanie závitu s demontovaným dielom.

Kompatibilita

Diel sacieho otvoru čerpadiel vysokotlakových umývačiek Kranzle. Závit k čerpadlu: 3/8" vonkajší. Prípojka vody: 3/4". Presný rozsah kompatibility overujte podľa referenčného čísla 41016.

[faq]

Čo sa stane, keď je prívodná prípojka čiastočne upchatá usadeninami, ale nie úplne zablokovaná?|Čiastočné upchatie obmedzuje prietok vody do čerpadla pod požadovanú úroveň – prejavuje sa to poklesom pracovného tlaku, nerovnomernou prevádzkou čerpadla alebo charakteristickým „nasávaním vzduchu" (hlučná, nepravidelná prevádzka) pri pokuse čerpadla nasať viac vody, ako je prípojka schopná prepustiť. Z dlhodobého hľadiska prevádzka čerpadla s nedostatočným prítokom vody urýchľuje opotrebovanie piestových tesnení kavitáciou. Pravidelné čistenie alebo použitie predfiltra na vstupe tomuto problému predchádza.

Oplatí sa namontovať sieťkový filter pred prípojku 41016, alebo postačuje filter zabudovaný v čerpadle (ak je prítomný)?|Ak čerpadlo nemá vlastný vnútorný filter na sacom otvore, externý sieťkový filter namontovaný pred prípojku 41016 chráni samotnú prípojku aj sacie ventily vo ventilnom bloku pred usadeninami a nečistotami z vodnej inštalácie. Pri práci s vodou z vlastného zdroja (studňa, nádrž) je riziko znečistenia vyššie ako pri vodovodnej vode – v takých podmienkach je predfilter prakticky povinný, bez ohľadu na stav samotnej prípojky.

Ako rozlíšiť únik zo závitu 3/8" na strane čerpadla od úniku zo samotného čerpadla v rovnakej oblasti?|Odskrutkujte prípojku z čerpadla a prezrite oba závity samostatne – vonkajší závit prípojky a vnútorný závit v telese čerpadla. Ak je závit v čerpadle poškodený (vytrhnuté závity, oválny otvor), výmena samotnej prípojky problém netesnosti nevyrieši. Ak sú závity funkčné a únik sa napriek tomu vyskytoval – skontrolujte, či bolo pri predchádzajúcej montáži použité vhodné tesnenie (PTFE páska, tesniaca pasta) a či bol uťahovací moment dostatočný.

[/faq]
