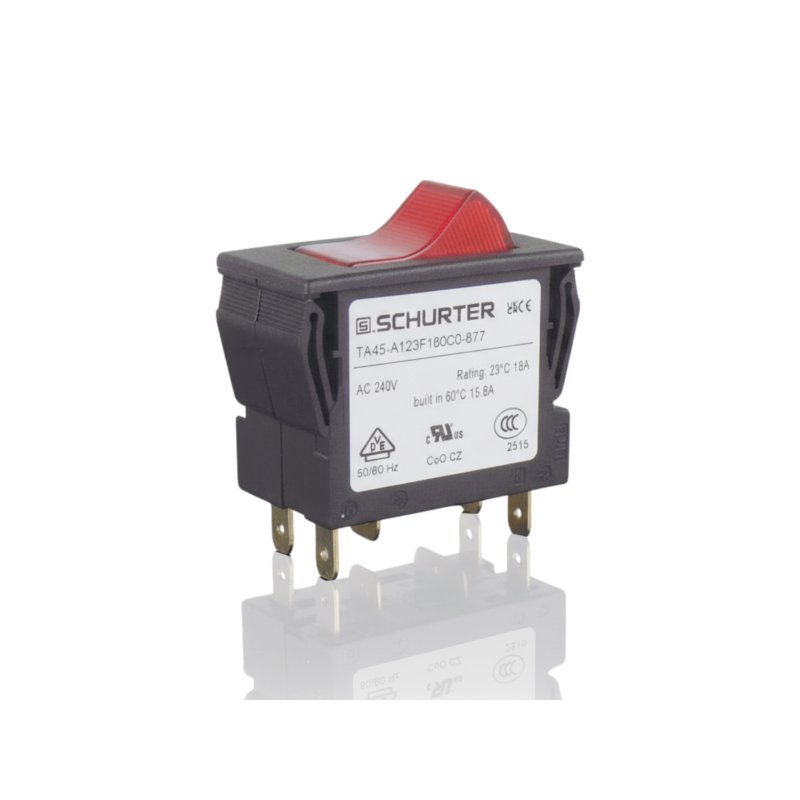

Hlavný vypínač 15,8A Schurter Amazonas

Vypínač 411117 je hlavným vypínačom vysokotlakovej umývačky Kranzle, vyrobený firmou Schurter. Okrem funkcie zapínania a vypínania umývačky obsahuje vstavaná prúdová ochrana s prahom 15,8A. Keď odber prúdu motorom prekročí túto hodnotu, spúšťač trvalo deaktivuje vypínač – bez možnosti resetu. Aktivácia ochrany znamená potrebu výmeny celého vypínača.

Použitie

Vypínač sa montuje do ovládacieho panela alebo telesa umývačky ako hlavný prvok zapínania napájania motora. Vstavaná prúdová ochrana 15,8A pracuje na pozadí – pri bežnej prevádzke umývačky zostáva prúd motora pod prahovou hodnotou. Pri preťažení motora (zablokované čerpadlo, prevádzka nasucho, poškodené ložiská) prúd prekročí 15,8A a spúšťač trvalo deaktivuje vypínač.

Vymieňa sa pri mechanickom poškodení, absencii reakcie na prepnutie alebo po zopnutí vstavanej prúdovej ochrany.

Príznaky – kedy vymeniť

• Umývačka sa nespustí napriek funkčnému sieťovému napájaniu a absencii iných porúch – vypínač pri prepnutí neuzavrie obvod.
• Vypínač zopol po preťažení motora a neobnovuje napájanie – vstavaná ochrana trvalo deaktivovala vypínač.
• Mechanické poškodenie telesa – prasknutá kolíska, zablokovaný pohyb alebo uvoľnený vypínač v otvore panela.
• Spálené alebo roztavené elektrické svorky – dôsledok oblúka pri uvoľnených spojeniach alebo opakovanom preťažení.
• Vypínač uzavrie obvod len v jednej polohe alebo nemá výrazný bod preskoku – opotrebovaný mechanizmus.

Ako vybrať správny diel

Menovitý prúd 15,8A je kritický parameter – vypínač s vyšším prahom nezopne pri preťažení, pred ktorým chráni originál; nižší bude zopínať pri bežnom pracovnom prúde motora. Identifikujte podľa referenčného čísla 411117 a prúdu 15,8A.

Pri objednávaní náhrady potvrďte identický menovitý prúd, typ telesa a kompatibilný typ elektrickej svorky. Vypínač s inými rozmermi telesa nemusí pasovať do montážneho otvoru v paneli umývačky.

Pred výmenou vypínača sa uistite, že príčinou zopnutia ochrany nie je trvalé preťaženie motora – výmena vypínača bez odstránenia príčiny povedie k opätovnému zopnutiu v novom diele.

Kompatibilita

Hlavný vypínač so vstavanou prúdovou ochranou pre vysokotlakové umývačky Kranzle. Menovitý prúd: 15,8A. Výrobca: Schurter. Po zopnutí ochrany vyžaduje výmenu – bez funkcie resetu. Presný rozsah kompatibility overujte podľa referenčného čísla 411117.

[faq]

Umývačka sa nespustí – ako zistiť, či je príčinou vypínač, alebo iný diel?|Multimetrom skontrolujte kontinuitu obvodu na svorkách vypínača pri prepnutom do polohy zapnuté – pri funkčnom vypínači by mal byť obvod uzavretý. Absencia kontinuity jednoznačne poukazuje na vypínač. Ak je kontinuita správna, hľadajte príčinu ďalej – v napájacích vodičoch, rozbehovom kondenzátore alebo vinutí motora. Aktivácia vstavanej prúdovej ochrany trvalo blokuje vypínač aj bez viditeľných vonkajších poškodení.

Ako zistiť, či príčinou zopnutia ochrany bolo momentálne preťaženie, alebo trvalá porucha motora?|Po výmene vypínača zmerajte prúd odoberaný motorom pri bežnej prevádzke s otvorenou pištoľou – mal by byť výrazne pod 15,8A. Ak je prúd blízky prahovej hodnote alebo ju pri bežnej prevádzke prekračuje, motor má trvalý problém: opotrebované ložiská generujúce nadmerný mechanický odpor, poškodené vinutie alebo čerpadlo vyžadujúce nadmernú silu. Výmena vypínača bez namerania pracovného prúdu je práca naslepo.

[/faq]
