Vačka 13,0

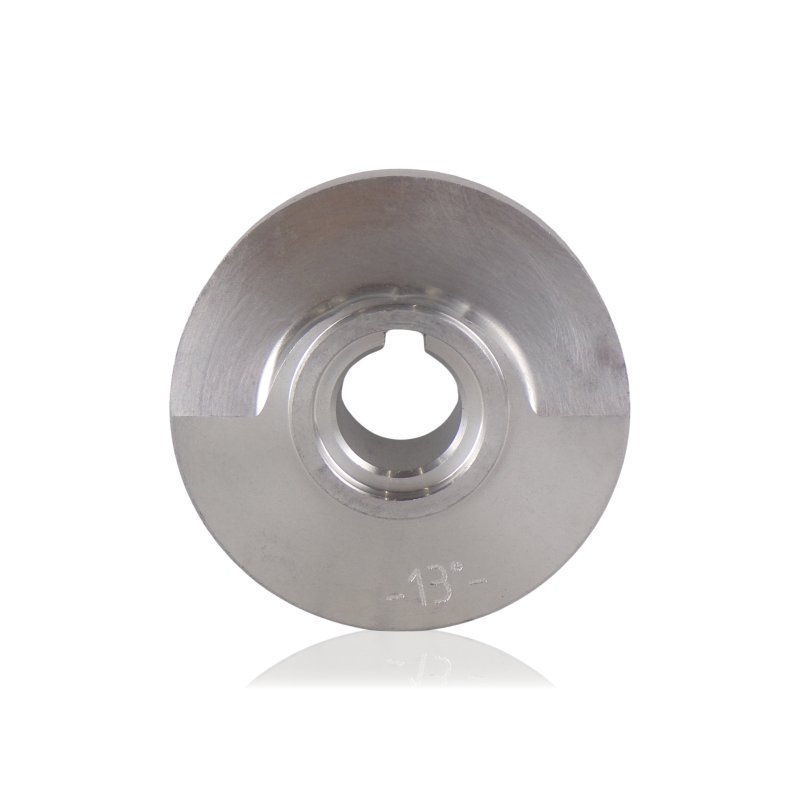

Vačka 4102813 s uhlom 13,0°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle série 41028. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 13,0° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla Kranzle, pre ktoré je určená séria 41028 a uhol 13,0°. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 13,0°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 13,0° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Hliníkové teleso je konštrukčnou vlastnosťou tejto série.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 4102813 a uhla 13,0°. Schéma číslovania série 41028 kóduje uhol v posledných čísliciach: 41028+13 zodpovedá uhlu 13,0° – čo umožňuje krížové overenie pri nečitateľnom označení na samotnej vačke.

Presné miesto montáže (model umývačky) nie je v dostupných údajoch uvedené – pred objednaním potvrďte referenčné číslo na demontovanej vačke alebo v servisnej dokumentácii konkrétneho modelu. Ak dokumentácia nie je k dispozícii, výrobný štítok umývačky s plným číslom modelu umožní identifikovať správnu vačku z katalógu Kranzle.

Vačka 4102813 (13,0°, séria 41028) nie je náhradou za vačku 405231275 (12,75°, séria AQ) ani za žiadnu inú vačku s podobným uhlom z inej série – napriek zdanlivo blízkym hodnotám uhlov.

Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – oba diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Vačka série 41028 pre čerpadlá vysokotlakových umývačiek Kranzle, uhol 13,0°, hliníkové teleso. Model čerpadla – overujte podľa referenčného čísla 4102813 na demontovanom diele alebo v servisnej dokumentácii. Nie je náhradou za vačky zo série AQ (40523), quadro/Profi (40460/40473) ani za iné diely série 41028 s rôznymi uhlami.

[faq]

Uhol 13,0° je blízky uhlu 12,75° vačky AQ (405231275) – má rozdiel 0,25° reálny vplyv pri výbere?|Áno – a to dvojnásobne. Po prvé, rozdiel uhla 0,25° pri rovnakých otáčkach hriadeľa sa prejaví merateľným rozdielom zdvihu piestov a výdatnosti čerpadla. Po druhé, a dôležitejšie, obe vačky patria do rôznych sérií (41028 vs 40523) a pasujú k rôznym modelom čerpadiel – ich geometria osadenia na hriadeli a spolupracujúce rozmery sa môžu líšiť nezávisle od uhla. Blízkosť uhlov samotná nie je dostatočným kritériom zameniteľnosti. Vyberajte vždy podľa referenčného čísla príslušného pre sériu čerpadla.

Ako rozpoznať včasné opotrebenie hliníkovej vačky, skôr ako sa objavia výrazné vibrácie?|Pri demontáži ložiskového balíka prezrite bežňu vačky v bočnom svetle – včasné opotrebovanie hliníka sa prejavuje matným, mierne vydlabaným povrchom v mieste kontaktu s ložiskom, ešte pred vznikom výrazných rýh alebo úbytku materiálu. Skontrolujte otáčanie opierkového ložiska ručne – odpor alebo škriekanie poukazuje na poškodenie jedného z dielov. Posúďte aj styk hliníka s oceľovými dielmi z hľadiska galvanickej korózie pri stopách vlhkosti v telese čerpadla.

Je pri výmene vačky 4102813 potrebné vymeniť ložiskový balík, ak nevykazuje zjavné poškodenia?|Nie je to povinné – ak sa ložisko otáča plynule, bez škriekania a citeľnej vôle, možno ho zachovať. V praxi je pri dlhej prevádzke alebo pri výmene po výskyte vibrácií opotrebovanie oboch dielov zvyčajne podobné – výmena len vačky pri opotrebovanom ložisku skráti životnosť novej vačky. Pri otvorenom vačkovom uzle sú náklady na výmenu ložiskového balíka neporovnateľne nižšie ako náklady na opätovnú demontáž o niekoľko mesiacov neskôr.
