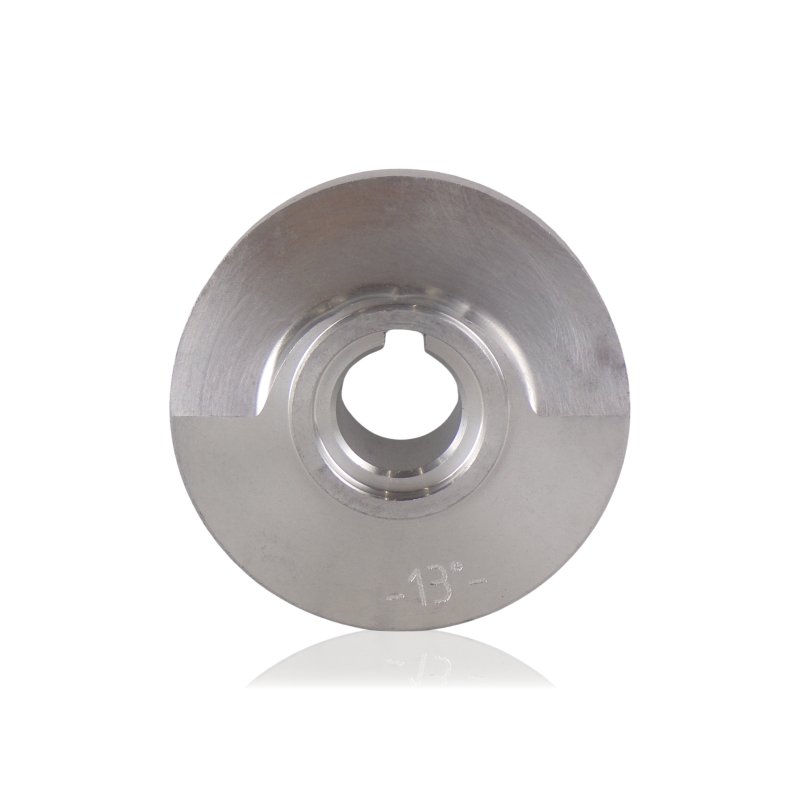

Krzywka 13,0

Krzywka 4102813 o kącie 13,0° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle z serii 41028. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 13,0° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy Kranzle, do której pasuje seria 41028 i kąt 13,0°. Przy każdym obrocie wału krzywka, ustawiona pod kątem 13,0°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 13,0° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy. Aluminiowy korpus jest cechą konstrukcyjną tej serii.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 4102813 i kącie 13,0°. Schemat numeracji serii 41028 koduje kąt w ostatnich cyfrach: 41028+13 odpowiada kątowi 13,0° – co pozwala na krzyżową weryfikację przy nieczytelnym oznaczeniu na samej krzywce.

Dokładne miejsce montażu (model myjki) nie jest podane w dostępnych danych – przed zamówieniem potwierdź numer referencyjny na demontowanej krzywce lub w dokumentacji serwisowej konkretnego modelu. Przy braku dokumentacji tabliczka znamionowa myjki z pełnym numerem modelu pozwoli ustalić właściwą krzywkę z katalogu Kranzle.

Krzywka 4102813 (13,0°, seria 41028) nie jest zamiennikiem krzywki 405231275 (12,75°, seria AQ) ani żadnej innej krzywki o zbliżonym kącie z innej serii – mimo pozornie bliskich wartości kątów.

Przy demontażu oceń jednocześnie stan łożyska pakietu łożyskowego – oba elementy pracują razem i zużywają się w zbliżonym czasie.

Kompatybilność

Krzywka serii 41028 do pomp myjek ciśnieniowych Kranzle, kąt 13,0°, korpus aluminiowy. Model pompy – weryfikuj po numerze referencyjnym 4102813 na demontowanym elemencie lub w dokumentacji serwisowej. Nie jest zamiennikiem krzywek z serii AQ (40523), quadro/Profi (40460/40473) ani innych elementów serii 41028 o różnych kątach.

[faq]

Kąt 13,0° jest zbliżony do 12,75° krzywki AQ (405231275) – czy różnica 0,25° ma realne znaczenie przy doborze?|Tak – i to podwójnie. Po pierwsze, 0,25° różnicy kąta przy tej samej prędkości obrotowej wału przekłada się na mierzalną różnicę skoku tłoków i wydatku pompy. Po drugie, i ważniejsze, obie krzywki należą do różnych serii (41028 vs 40523) i pasują do różnych modeli pomp – ich geometria osadzenia na wale i wymiary współpracujące mogą się różnić niezależnie od kąta. Sama bliskość kąta jest niewystarczającym kryterium zamienności. Dobieraj zawsze po numerze referencyjnym właściwym dla serii pompy.

Po czym rozpoznać wczesne zużycie aluminiowej krzywki, zanim pojawią się wyraźne wibracje?|Przy demontażu pakietu łożyskowego obejrzyj bieżnię krzywki w świetle bocznym – wczesne zużycie aluminium objawia się matową, lekko wklęsłą powierzchnią w miejscu kontaktu z łożyskiem, zanim pojawią się wyraźne rysy lub ubytki materiału. Sprawdź obrót łożyska oporowego ręcznie – opór lub chrzęst wskazuje na uszkodzenie jednego z elementów. Oceń też styk aluminium z elementami stalowymi pod kątem korozji galwanicznej przy śladach wilgoci w obudowie pompy.

Czy przy wymianie krzywki 4102813 trzeba wymieniać pakiet łożyskowy, jeśli nie wykazuje oczywistych uszkodzeń?|Nie ma takiego obowiązku – jeśli łożysko obraca się płynnie, bez chrzęstu i wyczuwalnego luzu, można je zachować. W praktyce przy długiej eksploatacji lub przy wymianie po pojawieniu się wibracji oba elementy są zazwyczaj w podobnym stanie zużycia – wymiana tylko krzywki przy zużytym łożysku skróci czas pracy nowej krzywki. Przy otwartym węźle krzywkowym koszt wymiany pakietu łożyskowego jest nieporównywalnie niższy od kosztu ponownego demontażu za kilka miesięcy.

[/faq]
