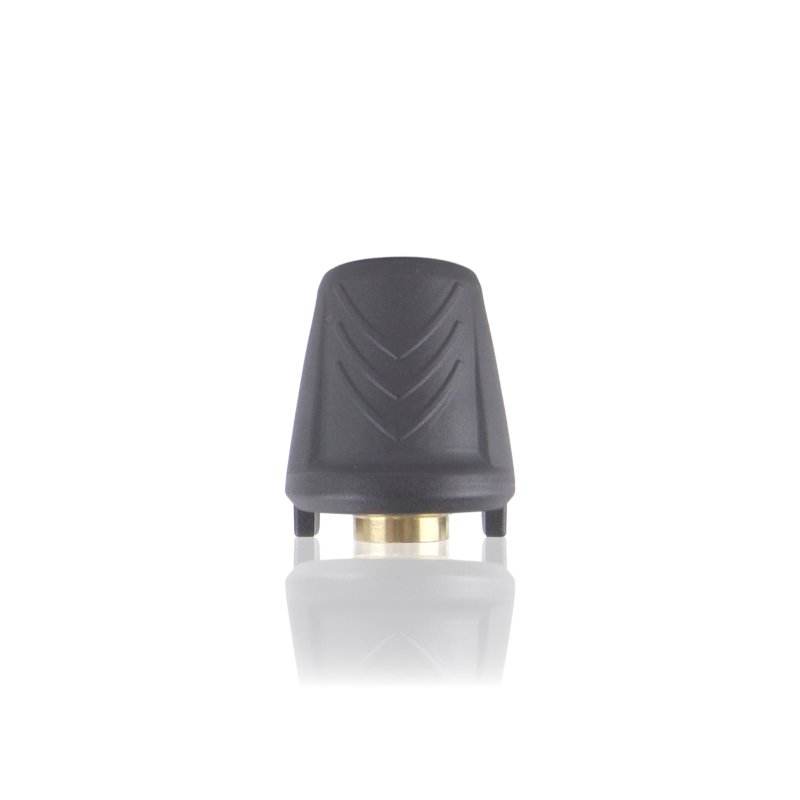

Spojka D12 M21x1,5

Spojka 13457 je rýchlospojkové hniezdko D12 so závitom M21x1,5. Na strane pištole sa zaskrutkuje do závitu M21x1,5 pištole STARLET 3; na strane lancy tvorí rýchlospojkové hniezdko D12 – umožňuje rýchle pripojenie a odpojenie lancy bez nástrojov. Diel pracuje medzi pištoľou a lancou a prenáša plný pracovný tlak cez každé spojenie.

Použitie

Spojka sa montuje priamo do vývodu pištole STARLET 3. Závit M21x1,5 sa zaskrutkuje do vývodového otvoru pištole a hniezdko D12 na druhej strane prijíma zástrčku lancy alebo iného príslušenstva vybaveného zástrčkou D12. Umožňuje rýchlu výmenu lancy bez odskrutkovania spojení – stačí stlačiť a uvoľniť zámok hniezdka D12. Spojka prenáša plný pracovný tlak – tesnenie musí byť funkčné po celú dobu prevádzky.

Používa sa pri oprave pištole s poškodeným alebo netesným hniezdkom, výmene opotrebovaného uzamykacieho mechanizmu D12, alebo keď má byť pištoľ STARLET 3 prispôsobená na prácu s lancami v systéme D12.

Príznaky – kedy vymeniť

• Únik vody pri spojení hniezdka D12 so zástrčkou lancy – pri plnom pracovnom tlaku alebo bezprostredne po zavretí pištole.
• Lanca sa počas prevádzky samovoľne odpája – opotrebovaný uzamykací mechanizmus hniezdka D12 neudržuje zástrčku pod tlakom.
• Ťažkosti s pripojením lancy – hniezdko zástrčku plynule neprijíma alebo sa zámok zreteľne nezaistí.
• Únik pri závite M21x1,5 na strane pištole – poškodené tesnenie v danej oblasti alebo poškodený závit spojky.
• Viditeľné prasknutie, vtlačenina alebo korózia na telese spojky – najmä v oblasti vstupu zástrčky D12, kde sa koncentruje napätie pri odpájaní lancy pod zvyškovým tlakom.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: rýchlospojkový systém D12 na strane lancy a závit M21x1,5 na strane pištole. Zmena ktoréhokoľvek z nich znamená iný diel.

Najčastejšie chyby pri objednávaní:

M21x1,5 vs M22x1,5 – ide o rôzne závity. Závit M22x1,5 je bežnejší v príslušenstve vysokotlakových umývačiek; M21x1,5 je špecifický pre pištoľ STARLET 3. Spojku so závitom M22 možno s odporom vskrutkovať do otvoru M21 – čím sa poškodí závit v pištoli. Pred nákupom potvrďte závit pištole.

Hniezdko D12 vs zástrčka D12 – hniezdko je ženský prvok, ktorý prijíma zástrčku. Zástrčka je mužský prvok montovaný na lanci. Pri objednávaní 13457 objednávate hniezdko – diel na strane pištole, nie lancy.

D12 vs iné rýchlospojkové systémy – Kranzle používa vo svojom sortimente príslušenstva niekoľko rýchlospojkových systémov. Pred objednaním hniezdka 13457 sa uistite, že lanca je vybavená zástrčkou D12, a nie iným variantom.

Kompatibilita

Spojka pre pištoľ Kranzle STARLET 3 so vývodovým závitom M21x1,5. Strana lancy: rýchlospojkové hniezdko D12 – pasuje k príslušenstvu so zástrčkou D12. Presný rozsah kompatibility overujte podľa referenčného čísla 13457.

[faq]

Čím sa závit M21x1,5 líši od M22x1,5 a ako zistím, ktorý má moja pištoľ STARLET 3?|M21x1,5 má vonkajší priemer závitu 21mm; M22x1,5 má 22mm, pri rovnakom stúpaní 1,5mm. Rozdiel 1mm v priemere znamená, že spojka M22 sa vskrutkuje niekoľko závitov do otvoru M21 s odporom – čím poškodí závit v pištoli. Najspoľahlivejšou metódou overenia je zmeranie vonkajšieho priemeru závitu vo vývodovom otvore pištole posuvným meradlom – pred vskrutkovaním čohokoľvek. Môžete tiež skontrolovať sériové číslo alebo dokumentáciu pištole STARLET 3.

Pasuje hniezdko D12 ku všetkým lanciam Kranzle, alebo len k vybraným?|Hniezdko D12 prijíma výlučne lance vybavené zástrčkou D12. Kranzle používa vo svojom sortimente príslušenstva niekoľko rýchlospojkových systémov – nie všetky lance majú zástrčku D12. Pred nákupom hniezdka skontrolujte zakončenie svojej lancy: či ide o zástrčku D12 alebo iný variant. Ak majú lance rôzne zakončenia, hniezdko 13457 bude pasovať len k tým so zástrčkou D12.

Možno spojku odpojiť pri zvyškovom tlaku v systéme, alebo treba pištoľ najprv odtlakovať?|Odpojenie zástrčky D12 pri zvyškovom tlaku je mechanicky možné – mechanizmus hniezdka to umožňuje. V praxi však pri zvyškovom tlaku hniezdko pri odpojení zástrčky uvoľní krátky vodný impulz. Odporúča sa po vypnutí umývačky stlačiť spúšť pištole, aby sa systém odtlakoval pred odpojením lancy – najmä pri horúcej vode alebo pri práci s čistiacim prostriedkom. Predlžuje to životnosť uzamykacieho mechanizmu hniezdka.

[/faq]
