Podložka pod piestovú pružinu 18mm

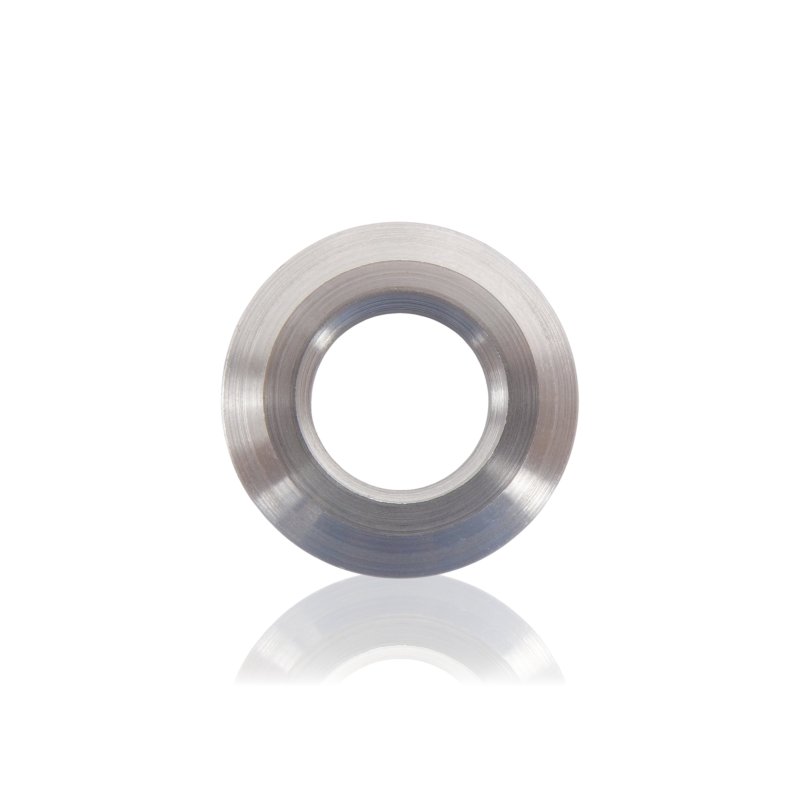

Podložka 41034 je opierkovým prvkom piestovej pružinovej sústavy v čerpadle vysokotlakovej umývačky Kranzle, označená rozmerom 18mm. Sedí na strane valca ako sedlo pre dolný závit piestovej pružiny – analogicky ako podložka 40513 (ø32mm) v inej sérii čerpadiel. Napriek identickému rozmeru 18mm v názve nie je náhradou za prítlačný kotúč pružiny 40454 (18mm) – prítlačný kotúč sedí na strane piestu, podložka na strane valca. Ide o dva rôzne diely v rovnakom poradí montáže, líšiace sa polohou v sústave a funkciou.

Použitie

Podložka sa montuje do sedla valca hlavy čerpadla ako prvá v poradí piestovej pružinovej sústavy: podložka 41034 sa opiera o dno sedla valca, na nej sedí piestová pružina, na pružine prítlačný kotúč a celok pritláča piest zaistený poistným krúžkom. Podložka je nepohyblivý prvok – pri práci piestu sa nepohybuje. Zabraňuje priamemu kontaktu dolného závitu pružiny s materiálom hlavy a rozkladá zaťaženie pružiny na väčšiu plochu sedla.

Vymieňa sa počas servisu hlavy čerpadla – pri rozobratí piestovej sústavy alebo výmene piestovej pružiny. Na základe postupnosti číslovania pravdepodobne spolupracuje s pružinou 41033 (3,4x36x58mm).

Príznaky – kedy vymeniť

• Viditeľná korózia, bodová korózia alebo deformácia povrchu – stopa od dolného závitu pružiny poukazujúca na koncentráciu tlaku.
• Podložka zadretá v sedle valca – nedá sa vybrať bez násilného pôsobenia, výsledok korózie v mieste styku s materiálom hlavy.
• Podložka uvoľnená v sedle – pružina nie je vycentrovaná, pracuje pod uhlom a nerovnomerne zaťažuje piest.
• Deformácia alebo prasknutie hrany – najmä pri hliníkovej hlave, kde galvanická korózia v mieste styku s oceľovou podložkou môže iniciovať poškodenie.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 41034. Rozmer 18mm v názve sa môže vzťahovať na priemer piestu alebo rozmer sedla, s ktorým podložka spolupracuje – pred objednaním zmerajte demontovanú podložku posuvným meradlom a porovnajte so skutočnými rozmermi dielu.

Tri diely z tejto rodiny majú v názve „18mm" a môžu byť pri nákupe zamenené: prítlačný kotúč 40454 (18mm, strana piestu), podložka 40513 (ø32mm, strana valca pre inú sériu), podložka 41034 (18mm, strana valca). Pri demontáži označte polohu každého dielu pred vybraním – poradie montáže je jediným spoľahlivým identifikačným bodom pri podobných rozmeroch.

Pri výmene podložky súčasne zhodnoťte stav piestovej pružiny 41033 a prítlačného kotúča – všetky tri diely pracujú spoločne a opotrebúvajú sa podobným tempom.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Pravdepodobne spolupracuje s piestovou pružinou 41033 (3,4x36x58mm) – toto prepojenie overte na demontovanom čerpadle. Nie je náhradou za prítlačný kotúč 40454 (18mm) ani podložku 40513 (ø32mm). Presný rozsah kompatibility overujte podľa referenčného čísla 41034 a rozmeru 18mm.

[faq]

Ako vybrať podložku 41034 zo sedla valca, ak je zadretá?

Namočte miesto styku penetračným prostriedkom a počkajte niekoľko minút.

[/faq]
