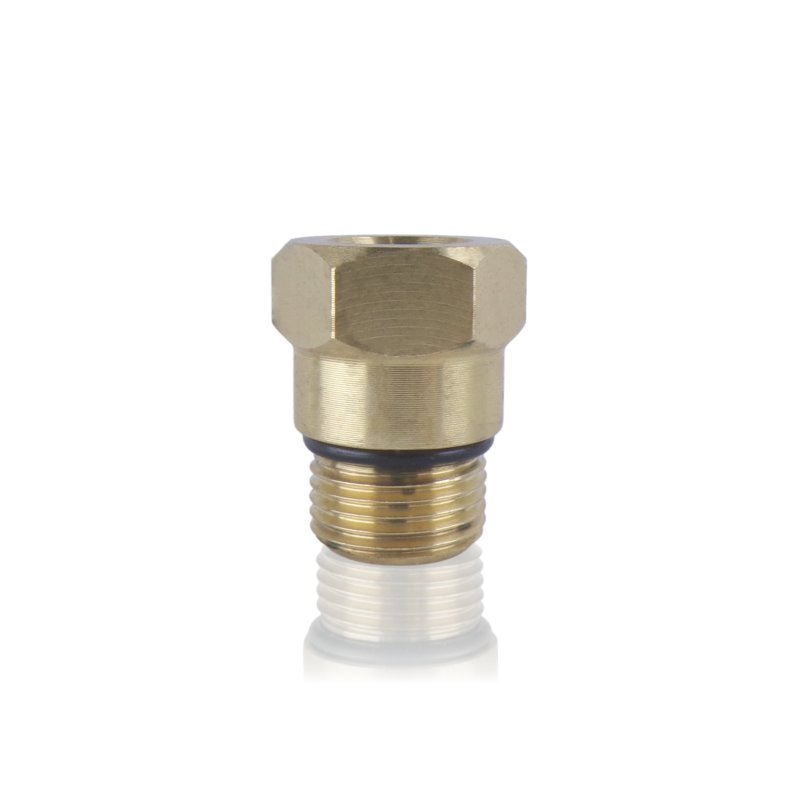

Ventilová zátka s vývodom na manometer M18x1,5 AG - 1/4" IG

Zátka 410111 je variantom ventilovej zátky 41011 (vonkajší závit M18x1,5) rozšíreným o dodatočný port na pripojenie manometra – vnútorný závit 1/4" (označenie GW). Spája dve funkcie v jednom telese: uzatvára ventilový kanál vo ventilnom bloku čerpadla vysokotlakovej umývačky Kranzle a zároveň sprístupňuje sedlo na meranie tlaku v tomto bode okruhu – bez potreby demontáže akýchkoľvek hydraulických dielov.

Použitie

Zátka sa montuje do otvoru ventilného bloku čerpadla, na mieste, kde sa vyžaduje tak zátka uzatvárajúca kanál, ako aj diagnostický prístup na meranie tlaku. Port manometra 1/4" GW je závitové sedlo prijímajúce prípojku manometra, alebo je záslepkovaný zátkou, keď sa meranie nevykonáva. Umožňuje kontrolu tlaku priamo vo ventilnom bloku pri bežiacom čerpadle – užitočné pri diagnostike, či tlakové nepravidelnosti vznikajú už na úrovni čerpadla, alebo ďalej v okruhu.

Vymieňa sa pri poškodení hlavného závitu M18x1,5, netesnosti telesa alebo poškodení portu manometra znemožňujúcom spoľahlivé pripojenie manometra.

Príznaky – kedy vymeniť

• Únik vody pri závite M18x1,5 – pri pracovnom tlaku alebo bezprostredne po jeho zániku.
• Únik z portu manometra 1/4" pri záslepke alebo pripojenom manometri – poškodený závit sedla alebo jeho tesnenie.
• Mechanické poškodenie telesa – prasknutie, najmä v oblasti portu manometra, kde dodatočný otvor lokálne oslabuje materiál.
• Poškodené sedlo kľúča na telese zátky – nie je možné spoľahlivo odskrutkovať bez rizika poškodenia ventilného bloku.
• Nemožnosť tesného pripojenia manometra k portu – poškodený závit 1/4" po opakovanom pripájaní a odpájaní meracieho prístroja.

Ako vybrať správny diel

Dva parametre musia súčasne súhlasiť: hlavný vonkajší závit M18x1,5 a prítomnosť portu manometra 1/4" GW. Kľúčový rozdiel oproti zátke 41011 (bez portu) je dodatočný závitový otvor v telese – viditeľný ako bočné alebo čelné sedlo. Namontovanie zátky 41011 na miesto určené pre 410111 znemožní meranie tlaku v tomto bode; namontovanie 410111 na miesto bežnej zátky je geometricky možné, ale vyžaduje záslepenie portu manometra, aby sa predišlo úniku.

Pred objednaním skontrolujte typ závitu manometra, ktorý plánujete použiť – port 1/4" GW (vnútorný závit) prijíma manometre alebo prípojky s vonkajším závitom 1/4" rovnakého typu (palcový valcový alebo kužeľový – potrebné potvrdiť na demontovanom diele).

Kompatibilita

Diel ventilného bloku čerpadiel vysokotlakových umývačiek Kranzle. Hlavný závit: M18x1,5 vonkajší (AG). Port manometra: 1/4" vnútorný (GW). Nie je náhradou za zátku 41011 bez portu manometra – plní dodatočnú diagnostickú funkciu. Presný rozsah kompatibility overujte podľa referenčného čísla 410111.

[faq]

Čím sa 410111 líši od zátky 41011 a kedy je skutočne potrebný variant s portom manometra?|Oba sú ventilové zátky s identickým hlavným závitom M18x1,5, ale 410111 má dodatočné sedlo 1/4" GW na pripojenie manometra. Variant s portom je potrebný tam, kde sa plánuje periodická alebo trvalá kontrola tlaku v tomto bode ventilného bloku – napríklad pri diagnostike opakovaných problémov s tlakom alebo pri umývačkách pracujúcich v nepretržitom režime, kde monitoring tlaku uľahčuje včasné odhalenie poruchy. Na mieste, kde sa meranie tlaku nikdy nevyžaduje, postačuje jednoduchšia zátka 41011.

Pasuje k portu 1/4" GW ľubovoľný priemyselný manometer, alebo je potrebný konkrétny typ prípojky?|Závit 1/4" sa vyskytuje v niekoľkých štandardoch – palcový valcový (G1/4"), palcový kužeľový (R1/4") alebo zriedkavejšie metrický. Typ závitu v porte 410111 je G1/4". Pred kúpou manometra zmerajte alebo porovnajte závit portu s demontovaným dielom – priemyselné manometre majú najčastejšie valcový závit G1/4" s čelným tesnením, ale použitie nesprávneho typu závitu môže poškodiť port alebo neposkytnúť tesnosť.

Ako využiť port manometra na diagnostiku poklesu tlaku v čerpadle?|Pripojte manometer k portu a spustite umývačku s otvorenou pištoľou pri stabilizovaných otáčkach motora. Porovnajte odčítanú hodnotu s nominálnou hodnotou pre daný model čerpadla. Ak je tlak na porte správny a na výstupe umývačky nižší, problém spočíva ďalej v okruhu (príslušenstvo, hadica, tryska), nie v samotnom čerpadle. Ak je tlak nízky už na porte ventilného bloku, hľadajte príčinu v čerpadle – ventiloch, piestových tesneniach alebo regulačnom ventile. Táto lokalizácia bodu merania výrazne skracuje čas diagnostiky v porovnaní s posúdením výlučne podľa vonkajších príznakov.

[/faq]
