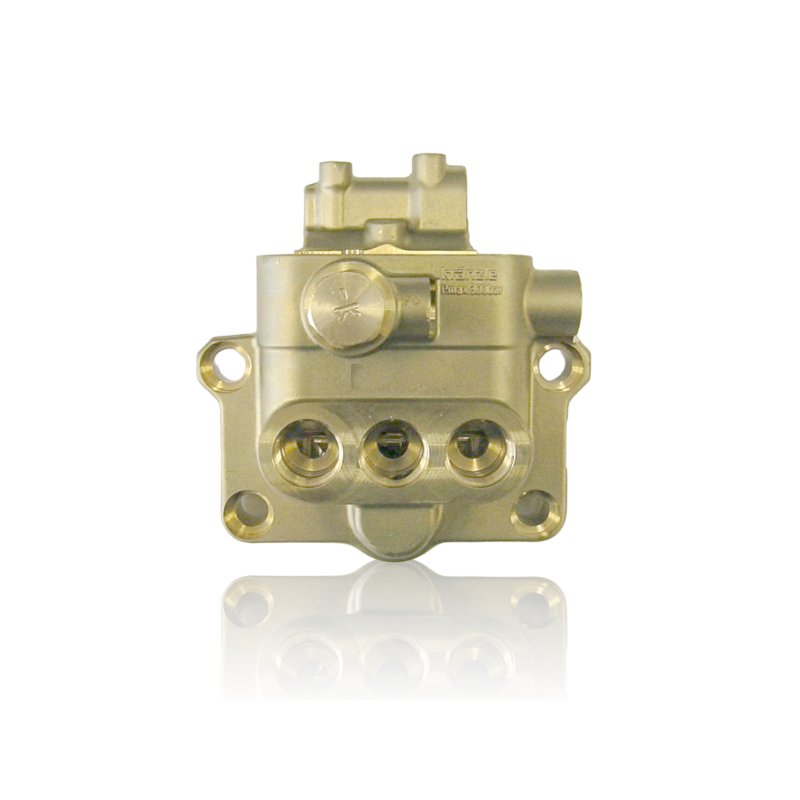

Teleso hlavy čerpadla AQ

Teleso hlavy pre čerpadlá AQ je základné teleso hydraulickej časti čerpadla, používané v tlakových čističoch Kränzle s čerpadlom typu AQ. Ide o nosný prvok, na ktorom pracujú sedlá a pracovné plochy vodného systému. V servise sa vymieňa vtedy, keď je teleso opotrebované alebo poškodené tak, že to ovplyvňuje tesnosť a stabilitu pracovných parametrov, a opravy „len tesneniami“ už neprinášajú trvalý výsledok.

MPN / referencia: 405035

POUŽITIE

Teleso hlavy sa používa pri typických servisných prácach na čerpadlách AQ:

• oprava hydraulickej časti v systémoch s čerpadlom AQ,
• generálna oprava čerpadla pri vybehaných sedlách, pracovných plochách alebo poškodených tesniacich zónach,
• odstránenie opakovaných netesností spôsobených opotrebením telesa,
• renovácia zariadení intenzívne používaných v dielni, servise a priemyselných aplikáciách.

Podľa určenia sa diel používa okrem iného v:

• Quadro 1000–1200
• Therm 895-1 / Therm 1165-1

PRÍZNAKY – KEDY SA OPLATÍ VYMENIŤ

Výmenu telesa hlavy sa najčastejšie zvažuje, keď sa vyskytuje:

• opakované pretekanie aj po výmene tesnení,
• nestabilný tlak v dôsledku opotrebenia sediel a pracovných plôch,
• praskliny, jamky/vrypy alebo deformácie viditeľné po demontáži,
• ťažkosti udržať tesnosť po zložení čerpadla,
• zrýchlené opotrebenie tesnení, ak sú základné plochy v telese vybehané.

AKO VYBRAŤ SPRÁVNY DIEL

Výber telesa hlavy musí byť jednoznačný:

• potvrďte typ čerpadla: AQ,
• overte číslo výrobcu: MPN 405035,
• porovnajte geometriu telesa s dielom z demontáže (kanály, montážne body, dosadacie zóny),
• opierajte sa o servisnú dokumentáciu zariadenia/čerpadla.

Pri dieloch typu teleso sú tolerancie a geometria kritické - podobne vyzerajúci diel sa môže líšiť detailmi, ktoré znemožnia správnu montáž.

KOMPATIBILITA

Teleso hlavy vyberajte podľa MPN 405035 a podľa zhody s čerpadlom AQ a konkrétnym variantom zariadenia. V popise je uvedené použitie pre Quadro 1000–1200 a Therm 895-1 / 1165-1, no bezpečný výber je vhodné potvrdiť v rozpise dielov a porovnaním s demontovaným dielom.

[faq]

Aký je rozdiel medzi „telesom hlavy“ a „kompletnou hlavou“?|Teleso hlavy je základný diel hydraulickej časti (samotné teleso). „Kompletná hlava“ zvyčajne znamená zložitejší zostavený diel/súpravu s osadenými prvkami. V servise výber závisí od toho, či treba vymeniť iba teleso alebo celý zmontovaný celok.

Kedy má výmena telesa zmysel, ak už bolo čerpadlo tesnené?|Keď sa po viacerých opravách tesnení pretekanie vracia a po demontáži sú viditeľné vybehané plochy, jamky alebo poškodené sedlá v telese. Vtedy nové tesnenia nemajú stabilný podklad.

Môže jedno teleso pasovať do Quadro aj Therm?|Môže, ak výrobca pre oba rady použil rovnaký variant telesa pre čerpadlo AQ. Najspoľahlivejšie je overenie podľa MPN 405035 a porovnaním geometrie s dielom z demontáže.

Čo najčastejšie „ničí“ teleso hlavy pri intenzívnej prevádzke?|Najčastejšie usadeniny a nečistoty vo vode, slabá filtrácia, korózia, prehriatie alebo dlhodobá prevádzka, ktorá vybehá sedlá a pracovné plochy.

Čo skontrolovať pred zložením čerpadla na novom telese?|Stav piestov/plunžrov, ventilov, vodiacich prvkov a čistotu kanálov. Ak sú spolupracujúce diely opotrebované, môžu rýchlo poškodiť nové pracovné plochy telesa.

[/faq]
