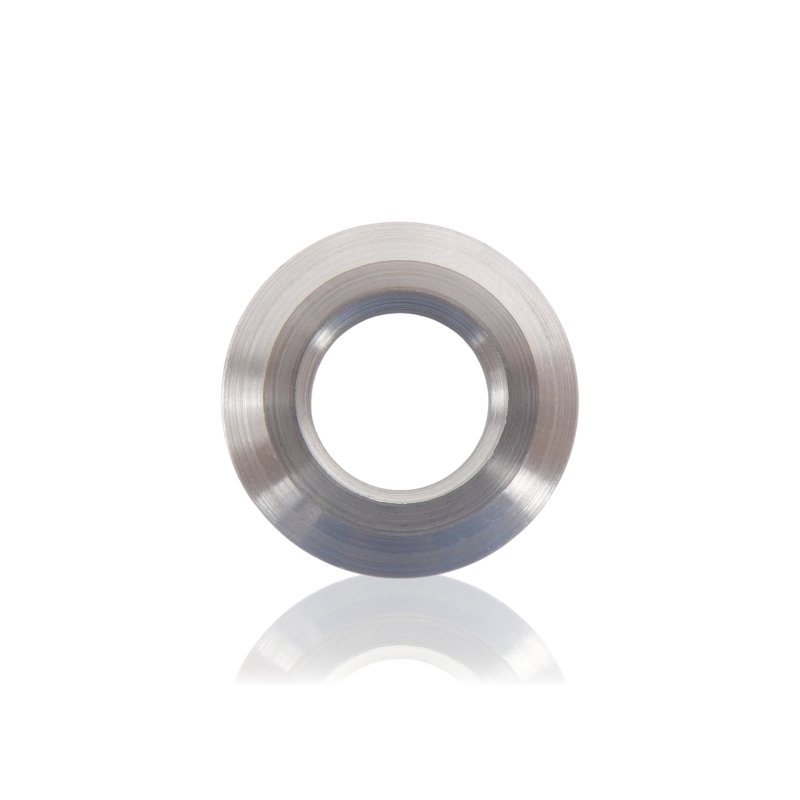

Podkładka pod Sprężynę Tłoka 18mm

Podkładka 41034 to element oporowy układu sprężynowego tłoka w pompie myjki ciśnieniowej Kranzle, oznaczony wymiarem 18mm. Siedzi po stronie cylindra jako gniazdo dla dolnego zwoju sprężyny tłoka – analogicznie jak podkładka 40513 (fi 32mm) w innej serii pomp. Mimo identycznego wymiaru 18mm w nazwie, nie jest zamiennikiem tarczy dociskowej sprężyny 40454 (18mm) – tarcza dociskowa siedzi po stronie tłoka, podkładka po stronie cylindra. To dwa różne elementy w tej samej sekwencji montażowej, różniące się miejscem w układzie i funkcją.

Zastosowanie

Podkładka montowana jest w gnieździe cylindra głowicy pompy jako pierwsza w sekwencji układu sprężynowego tłoka: podkładka 41034 opiera się o dno gniazda cylindra, na niej siedzi sprężyna tłoka, na sprężynie tarcza dociskowa, a całość dociska tłok zabezpieczony pierścieniem ustalającym. Podkładka jest elementem nieruchomym – nie porusza się przy pracy tłoka. Zapobiega bezpośredniemu kontaktowi dolnego zwoju sprężyny z materiałem głowicy, rozkładając nacisk sprężyny na większą powierzchnię gniazda.

Wymieniany podczas serwisu głowicy pompy – przy rozebraniu układu tłokowego lub wymianie sprężyny tłoka. Prawdopodobnie współpracuje ze sprężyną 41033 (3,4x36x58mm) na podstawie sekwencji numeracji.

Objawy – kiedy warto wymienić

• Widoczna korozja, wżery lub odkształcenie powierzchni – ślad od dolnego zwoju sprężyny wskazujący na koncentrację nacisku.
• Podkładka zatarta w gnieździe cylindra – niemożność wyjęcia bez siłowania, wynik korozji styku z materiałem głowicy.
• Podkładka luźna w gnieździe – sprężyna nie jest wycentrowana, pracuje pod kątem i nierównomiernie obciąża tłok.
• Odkształcenie lub pęknięcie krawędzi – szczególnie przy głowicy aluminiowej, gdzie korozja galwaniczna na styku z podkładką stalową może inicjować uszkodzenie.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 41034. Wymiar 18mm w nazwie może odnosić się do średnicy tłoka lub wymiaru gniazda, z którym współpracuje podkładka – zmierz demontowaną podkładkę suwmiarką przed zamówieniem i porównaj z rzeczywistymi wymiarami elementu.

Trzy elementy opisywanej rodziny mają w nazwie „18mm" i mogą być mylone przy zakupie: tarcza dociskowa 40454 (18mm, strona tłoka), podkładka 40513 (fi 32mm, strona cylindra dla innej serii), podkładka 41034 (18mm, strona cylindra). Przy demontażu zaznacz pozycję każdego elementu przed wyjęciem – sekwencja montażowa jest jedynym pewnym punktem identyfikacji przy podobnych wymiarach.

Przy wymianie podkładki oceń jednocześnie stan sprężyny tłoka 41033 i tarczy dociskowej – wszystkie trzy elementy pracują razem i zużywają się w zbliżonym tempie.

Kompatybilność

Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle. Prawdopodobnie współpracuje ze sprężyną tłoka 41033 (3,4x36x58mm) – weryfikuj to powiązanie na demontowanej pompie. Nie jest zamiennikiem tarczy dociskowej 40454 (18mm) ani podkładki 40513 (fi 32mm). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 41034 i wymiarze 18mm.
