Złącze Obrotowe Bębna

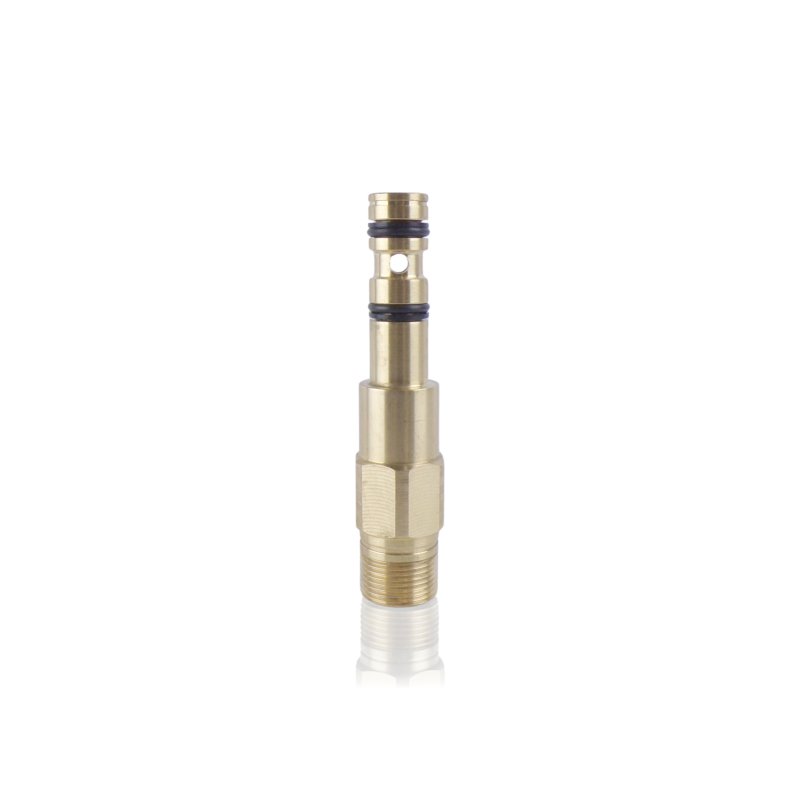

Trzpień złącza obrotowego to wewnętrzna, obrotowa część przegubu hydraulicznego bębna. Obraca się razem z bębnem wewnątrz nieruchomego korpusu złącza, prowadząc przepływ wody przez kanał wewnętrzny i współpracując z uszczelnieniami ślizgowymi przez cały zakres obrotu bębna. Numer 40311 identyfikuje wariant trzpienia właściwy dla określonej serii bębnów nawojowych Kranzle.

Zastosowanie

Trzpień montowany jest wewnątrz korpusu złącza obrotowego po bocznej stronie bębna nawojowego. Stanowi obrotową część toru hydraulicznego – obraca się razem z bębnem, podczas gdy korpus złącza pozostaje nieruchomy. Na zewnętrznej powierzchni trzpienia pracują uszczelnienia ślizgowe utrzymujące szczelność przegubu. Kanał wewnętrzny trzpienia prowadzi wodę pod ciśnieniem roboczym pompy przy każdym obrocie bębna podczas zwijania i rozwijania węża.

Objawy – kiedy warto wymienić

• Wyciek z przegubu bębna nieustępujący po wymianie samych uszczelnień – zarysowana lub wyrobiona powierzchnia ślizgowa trzpienia nie współpracuje prawidłowo z nowym uszczelnieniem.
• Luz trzpienia w korpusie złącza – wyrobione pasowanie między trzpieniem a korpusem.
• Uszkodzenie mechaniczne trzpienia – uszkodzony gwint przyłączeniowy.
• Zablokowanie obrotu bębna wynikające z zatarcia trzpienia w korpusie złącza.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 40311. Trzpień musi być zgodny z korpusem złącza obrotowego stosowanym w tym samym bębnie – wymiary zewnętrzne trzpienia, geometria kanału wewnętrznego i przyłącza muszą odpowiadać konkretnemu modelowi bębna. Numer 40311 to osobny wariant od trzpienia 40168 – przed zamówieniem potwierdź, który numer referencyjny odpowiada Twojemu modelowi bębna. Przy wymianie trzpienia oceń jednocześnie stan korpusu złącza – uszkodzone gniazdo ślizgowe w korpusie wyklucza trwałą naprawę przez samą wymianę trzpienia.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych myjek ciśnieniowych Kranzle wyposażonych w złącze obrotowe wymagające trzpienia 40311

[faq]

Czy przy wymianie trzpienia 40311 konieczna jest wymiana całego korpusu złącza obrotowego?|Nie, o ile korpus złącza jest w dobrym stanie – gniazdo ślizgowe gładkie, bez rys i wżerów, a pasowanie z nowym trzpieniem bez luzu. Jeśli korpus jest wyrobiony lub uszkodzony, sama wymiana trzpienia nie przywróci trwałej szczelności. Przy demontażu oceń stan obu elementów – decyzja o zakresie wymiany powinna wynikać ze stanu powierzchni współpracujących, nie z zasady wymiany całego złącza.

Co oznacza wyciek pojawiający się tylko przy określonej prędkości zwijania węża, a nie przez cały czas pracy?|Wyciek zależny od prędkości obrotu bębna wskazuje na niewystarczający docisk uszczelnień przy wysokiej prędkości ślizgowej – uszczelnienia są zużyte i tracą szczelność przy zwiększonym obrocie. Jeśli wyciek pojawia się tylko przy szybkim zwijaniu, a zanika przy wolnym obrocie lub postoju, uszczelnienia wymagają wymiany. Jeśli wymiana uszczelnień nie rozwiązuje problemu, przyczyną jest zużyta powierzchnia ślizgowa trzpienia.

[/faq]
