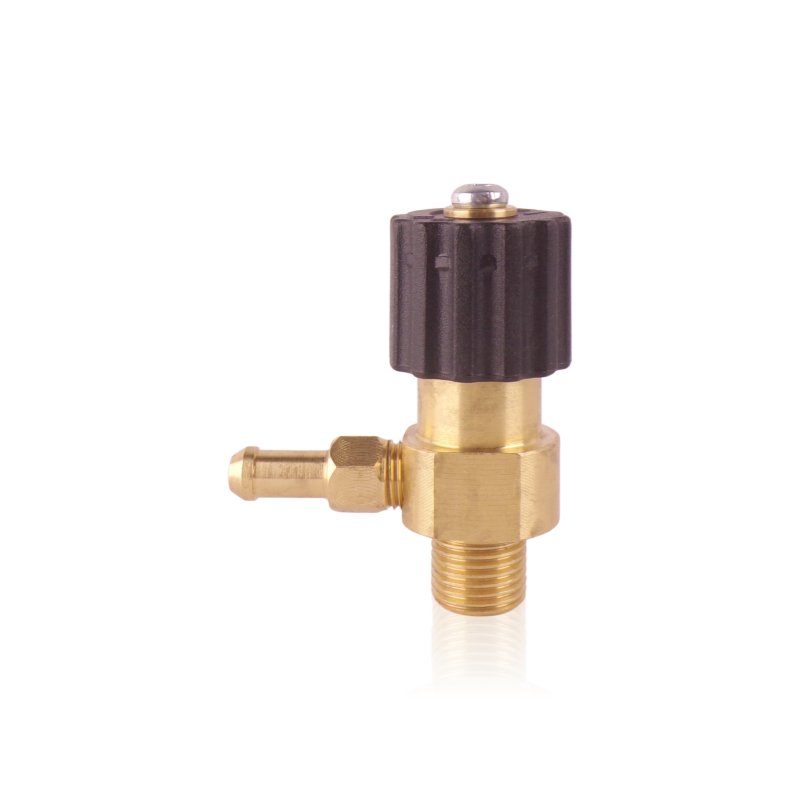

Zawór Chemii Kompletny

Zawór chemii to zespół, którym reguluje się zasysanie środka czyszczącego w myjce. Oryginalny numer Kränzle: 46610 (w katalogu 46.610, Chemieventil kpl.). To komplet części, nie pojedyncze pokrętło ani igła zaworu. Pasuje do myjek Kränzle quadro 9/170 TST, quadro 11/140 TST i quadro 12/150 TST.

Zastosowanie

Zawór jest montowany w obudowie zaworu (Ventilgehäuse) pompy. Ustawia, ile środka czyszczącego myjka zasysa z zewnętrznego pojemnika albo odcina zasysanie całkowicie. W skład kompletu wchodzą według katalogu: korpus kątowy zaworu (46.600), igła zaworu (46.601), prowadnica (46.602), pokrętło (46.603), Parbaks 6 mm (46.606), stalowe gniazdo Ø7 (14.118), śruba mosiężna M4x8 (46.604), króciec ssący M10x1 (13.236) oraz dwa o-ringi 11 x 1,5 (12.256).

Objawy – kiedy warto wymienić

• Środek czyszczący nie jest zasysany, mimo że wąż ssący i pojemnik są w porządku, a pokrętło jest odkręcone.
• Zawór nie zamyka się do końca i środek jest zasysany, gdy pokrętło jest ustawione na zamknięte.
• Wilgoć lub wyciek wokół pokrętła, który nie ustępuje po wymianie samego Parbaksa lub o-ringów.
• Pokrętło kręci się luźno, ma luz albo nie trzyma ustawienia.
• Pęknięty korpus kątowy lub uszkodzony gwint króćca ssącego.

Jak dobrać właściwy element

• Po numerze: 46610. Jest to komplet, więc nie zamawiaj osobno części z jego składu, jeśli wymieniasz cały zawór.
• Po modelu: quadro 9/170 TST, 11/140 TST lub 12/150 TST. Typ urządzenia znajdziesz na tabliczce znamionowej.
• Po zespole: sprawdź, czy Twój zawór ma korpus kątowy z pokrętłem i króćcem ssącym M10x1, tak jak w katalogowym zespole.
• Nie myl z zaworami chemii z innych serii Kränzle. Komplet 44052 (z częściami 44.147, 44.146, 44.151) jest w myjkach quadro 599–1200 TST, a 46616 w myjkach therm-RP. To inne zespoły, nie zamienniki.
• Pokrętło z tego kompletu ma numer 46603 i nie jest tym samym co pokrętło 46609 z myjek therm-RP.

Kompatybilność

Według katalogu części Kränzle zespół 46.610 jest w myjkach quadro 9/170 TST, quadro 11/140 TST i quadro 12/150 TST (strony z listą obudowy zaworu). W katalogu nie ma w tym zespole pokrywy ani sitka, więc nie są częścią kompletu 46610. Nie pasuje do quadro 599–1200 TST, serii therm-RP ani innych serii Kränzle.

[faq]

Czy 46610 pasuje do quadro 799 TST lub 1200 TST?|Nie. Te modele mają zawór chemii kompletny pod numerem 44052 i inne części składowe (np. regulacyjny tłoczek 44.147, pokrywę 44.146, pokrętło 44.151). Zawór 46610 jest tylko w małej serii quadro 9/170, 11/140 i 12/150.

Środek nie jest zasysany. Od czego zacząć diagnostykę?|Od drożności węża ssącego i filtra w pojemniku, potem od szczelności połączeń po stronie ssącej, bo zasysanie powietrza daje ten sam objaw. Dopiero jeśli te elementy są sprawne, sprawdź igłę, Parbaks i gniazdo w zaworze.

Wystarczy wymienić sam Parbaks, jeśli kapie przy pokrętle?|Często tak, bo Parbaks 6 mm (46.606) uszczelnia trzpień. Jeśli po wymianie wyciek wraca, zwykle zużyta jest igła, prowadnica lub gniazdo, i wtedy wygodniej wymienić cały komplet.

[/faq]
