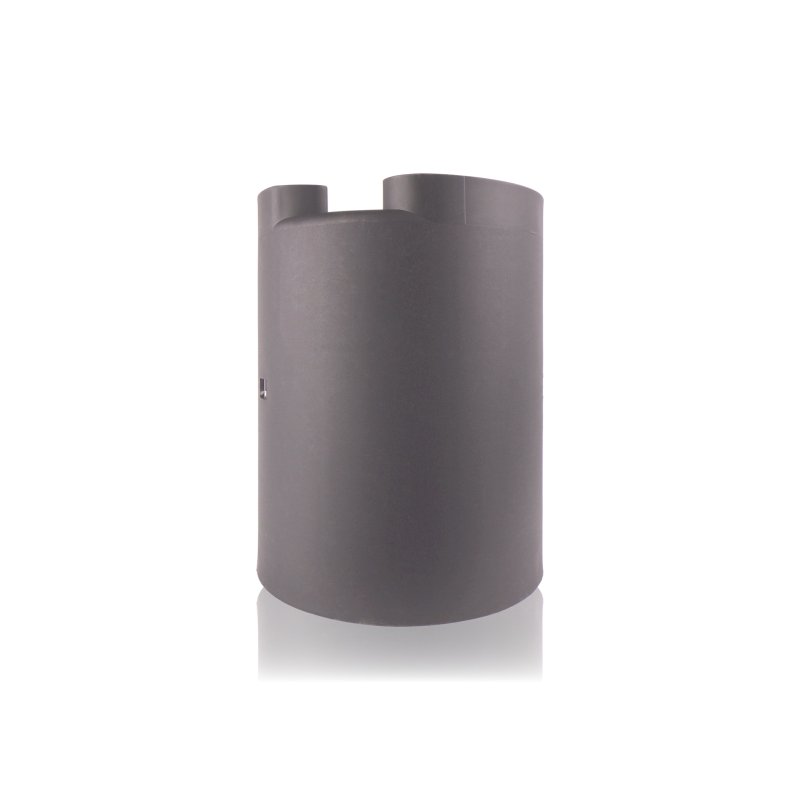

Obudowa Wewnętrzna Bębna

Wewnętrzna część bębna nie jest widoczna podczas normalnej pracy, ale to od niej zależy, czy zwijadło zachowuje właściwą geometrię po złożeniu. Jeżeli ten element jest pęknięty, odkształcony albo ma wyrobione punkty osadzenia, problemy mogą pojawiać się dopiero pod obciążeniem: przy zwijaniu węża, pracy korbki albo przy nierównym nawoju.

ZASTOSOWANIE

Obudowa wewnętrzna bębna stosowana jest jako część konstrukcyjna zwijadła na wąż. Pracuje między elementami zewnętrznymi bębna, osią, talerzami bocznymi i mocowaniami, utrzymując prawidłowe położenie części współpracujących. Jej zadaniem jest stabilizacja wnętrza zespołu oraz zachowanie właściwego układu elementów podczas obrotu.

W praktyce serwisowej tę część wymienia się najczęściej wtedy, gdy bęben był rozbierany po uszkodzeniu mechanicznym, pracuje z luzem albo nie daje się złożyć osiowo mimo sprawnych części zewnętrznych. Uszkodzona obudowa wewnętrzna może nie być widoczna od razu, ale potrafi powodować przekoszenie zwijadła, ocieranie elementów, trudniejsze obracanie lub nierównomierne układanie przewodu.

W bębnach eksploatowanych intensywnie obciążenia nie rozkładają się wyłącznie na talerze boczne. Wewnętrzne elementy również przejmują naprężenia powstające przy rozwijaniu węża, szybkim zwijaniu i pracy z przewodem naprężonym pod kątem.

OBJAWY - KIEDY WARTO WYMIENIĆ

• bęben po złożeniu nie obraca się osiowo mimo sprawnych części zewnętrznych
• wewnątrz zwijadła pojawia się luz, ocieranie albo przesunięcie elementów
• obudowa ma pęknięcia, wyrobione gniazda lub uszkodzone punkty mocowania
• talerze boczne nie układają się równolegle po skręceniu zespołu
• przewód nawija się nierówno mimo prawidłowego prowadzenia zewnętrznego

JAK DOBRAĆ WŁAŚCIWY ELEMENT

Przy doborze obudowy wewnętrznej bębna najważniejsza jest zgodność z konkretnym wykonaniem zwijadła. Taka część musi pasować nie tylko wymiarowo, ale również konstrukcyjnie do osi, talerzy bocznych, elementów dystansowych i punktów mocowania.

Przed montażem warto sprawdzić:

• kształt i głębokość obudowy wewnętrznej
• rozmieszczenie punktów osadzenia oraz mocowania
• współpracę z osią i talerzami bocznymi
• stan dystansów, śrub i elementów prowadzących
• zgodność z częścią zdemontowaną z bębna

Wewnętrzne elementy bębna wymagają dokładnego spasowania. Część o podobnym obrysie, ale innym układzie gniazd lub punktów podparcia, może złożyć się pozornie poprawnie, a później powodować bicie, naprężenia albo ciężką pracę zwijadła.

KOMPATYBILNOŚĆ

Kompatybilność tej części należy oceniać po budowie całego bębna, nie tylko po nazwie elementu. O dopasowaniu decydują geometria obudowy, układ wewnętrznych gniazd, sposób współpracy z osią i ustawienie względem bocznych części zwijadła. W przypadku elementów wewnętrznych bębna podobieństwo zewnętrzne jest szczególnie mylące, ponieważ kluczowe różnice mogą znajdować się po stronie niewidocznej po montażu.

[faq]

Dlaczego uszkodzenie obudowy wewnętrznej może być trudniejsze do wykrycia niż pęknięty talerz boczny?|Bo część pracuje wewnątrz bębna i często nie jest widoczna bez demontażu. Objawy pojawiają się pośrednio: przez bicie zwijadła, luz, ocieranie albo nierówny nawój węża.

Co sprawdzić, jeśli bęben po złożeniu obraca się ciężej niż przed naprawą?|Warto skontrolować osiowość obudowy wewnętrznej, kolejność dystansów, ustawienie talerzy bocznych i to, czy żaden element nie został skręcony pod naprężeniem.

Czy pęknięcie wewnętrznego gniazda może wpływać na ustawienie talerzy bocznych?|Tak. Jeżeli punkt podparcia wewnątrz bębna jest uszkodzony, zewnętrzne talerze mogą po skręceniu ustawić się pod niewłaściwym kątem.

Kiedy podejrzewać problem z obudową wewnętrzną, a nie z osią bębna?|Gdy oś nie ma widocznego zużycia ani skrzywienia, ale po złożeniu nadal pojawia się luz, bicie lub nierówne ustawienie części bocznych. Wtedy warto sprawdzić wewnętrzne punkty osadzenia.

Czy przy wymianie tej części trzeba rozebrać cały bęben?|Najczęściej tak, ponieważ obudowa wewnętrzna pracuje w środku zespołu i współpracuje z elementami, które trzeba prawidłowo ustawić podczas ponownego montażu.

[/faq]
