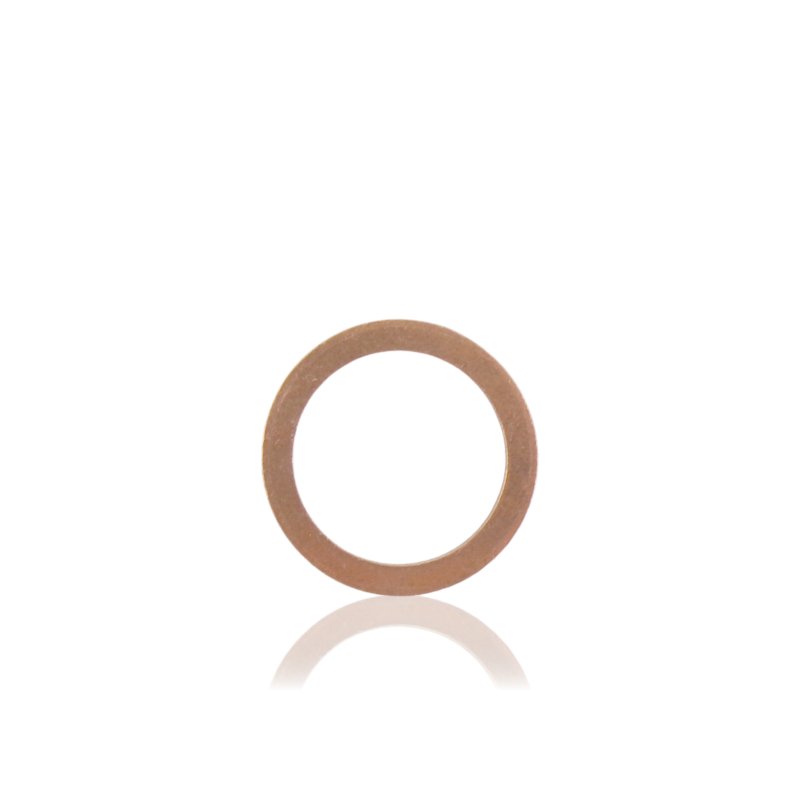

Podkładka Uszczelniająca 21x28x1,5mm

Podkładka 42033 to miedziana podkładka uszczelniająca wykonana według normy DIN 7603A o wymiarach 21×28×1,5mm – średnica wewnętrzna 21mm, zewnętrzna 28mm, grubość 1,5mm. Uszczelnia połączenia gwintowe przez czołowe ściśnięcie miękkiej miedzi między powierzchnią elementu gwintowanego a gniazdem – miedź odkształca się plastycznie przy dokręceniu i wypełnia mikronieprawidłowości powierzchni, tworząc trwałą barierę dla cieczy roboczej. Stosowana przy korach zaworowych, złączkach i przyłączach hydraulicznych pompy myjki ciśnieniowej Kranzle.

Zastosowanie

Podkładka osadzana jest pod łbem lub kołnierzem elementu gwintowanego, między jego powierzchnią czołową a gniazdem w bloku zaworowym lub obudowie pompy. Przy dokręceniu elementu gwintowanego podkładka miedziana ściska się i trwale odkształca, uszczelniając przestrzeń między dwiema metalowymi powierzchniami. W odróżnieniu od O-ringa czy uszczelki gumowej, podkładka miedziana jest elementem jednorazowego uszczelnienia – po ściśnięciu zachowuje odkształcony kształt i nie wraca do pierwotnej grubości 1,5mm.

Wymieniany przy każdym demontażu przyłącza, przy którym siedziała, lub przy wycieku w miejscu połączenia czołowego mimo prawidłowo dokręconego elementu gwintowanego.

Objawy – kiedy warto wymienić

• Wyciek wody lub oleju przy połączeniu czołowym mimo prawidłowo dokręconego korka lub złączki – podkładka jest trwale spłaszczona i nie uszczelnia powierzchni po ponownym montażu.
• Podkładka widocznie odkształcona, przycieniona lub pęknięta przy demontażu – nie nadaje się do ponownego użycia.
• Korozja lub wżery na powierzchni podkładki – szczególnie przy długotrwałym kontakcie z agresywnymi środkami czyszczącymi lub wodą o ekstremalnym pH.
• Podkładka cienka i płaska po demontażu – materiał wyczerpał zdolność do uszczelniania przez odkształcenie plastyczne.

Jak dobrać właściwy element

Trzy wymiary muszą być zgodne jednocześnie: średnica wewnętrzna 21mm, zewnętrzna 28mm i grubość 1,5mm. Średnica wewnętrzna 21mm wyznacza element gwintowany, pod którym siedzi podkładka – za mała nie przejdzie przez gwint, za duża nie będzie uszczelniać powierzchni czołowej. Grubość 1,5mm określa zapas materiału do odkształcenia – podkładka zbyt cienka może nie zapewnić wystarczającego ściśnięcia przy nominalnym momencie dokręcenia.

Norma DIN 7603A, wariant A = miedź. Przy zamawianiu zamiennika potwierdź materiał – ta sama norma DIN 7603 obejmuje też podkładki aluminiowe (wariant C) o identycznych wymiarach geometrycznych. Miedź jest miększa i lepiej uszczelnia przy niższym momencie dokręcenia niż aluminium.

Kompatybilność

Miedziana podkładka uszczelniająca DIN 7603A do połączeń gwintowych w pompach myjek ciśnieniowych Kranzle. Wymiary 21×28×1,5mm. Dokładny zakres kompatybilności – które złączki i korki uszczelnia – weryfikuj po numerze referencyjnym 42033 i wymiarach elementu gwintowanego w danym połączeniu.

[faq]

Czy miedzianą podkładkę DIN 7603A można użyć ponownie po demontażu, czy musi być wymieniana za każdym razem?|Standardowo podkładkę miedzianą wymienia się przy każdym demontażu – po ściśnięciu jest trwale odkształcona i nie uszczelni ponownie przy tym samym momencie dokręcenia. Istnieje możliwość regeneracji przez wyżarzanie (podgrzanie do czerwoności i powolne ostudzenie), które przywraca miękkość miedzi i zdolność do odkształcenia plastycznego. W warunkach serwisowych wyżarzanie jest możliwe, ale wymiana nowej podkładki jest pewniejsza i tańsza – koszt jednej podkładki jest nieporównywalnie niższy niż ryzyko wycieku przy ponownym użyciu starej.

Czym podkładka miedziana DIN 7603A różni się od O-ringa i kiedy stosuje się każde z tych uszczelek?|O-ring uszczelnia przez elastyczne ściśnięcie gumy w rowku – działa przy ruchu i jest wielokrotnie używalny. Podkładka miedziana uszczelnia przez plastyczne odkształcenie metalu między dwiema płaskimi powierzchniami – działa wyłącznie statycznie i jest elementem jednorazowym. O-ring wymaga precyzyjnego rowka o ściśle określonej geometrii. Podkładka miedziana wymaga wyłącznie płaskich powierzchni czołowych elementu gwintowanego i gniazda. W połączeniach gwintowych bez rowka na O-ring podkładka miedziana jest podstawowym rozwiązaniem uszczelnienia czołowego.

Czy można zastąpić podkładkę 21x28x1,5mm standardową podkładką stalową o tych samych wymiarach?|Nie – stal jest zbyt twarda, żeby odkształcić się plastycznie przy normalnym momencie dokręcenia złączki lub korka. Stalowa podkładka nie uszczelni mikronieprawidłowości powierzchni czołowych i wyciek przy połączeniu będzie nieunikniony. Miedź jest specjalnie stosowana w podkładkach DIN 7603A właśnie ze względu na swoją miękkość – odkształca się przy momencie dokręcenia typowym dla złączek hydraulicznych bez konieczności stosowania nadmiernej siły.

[/faq]
