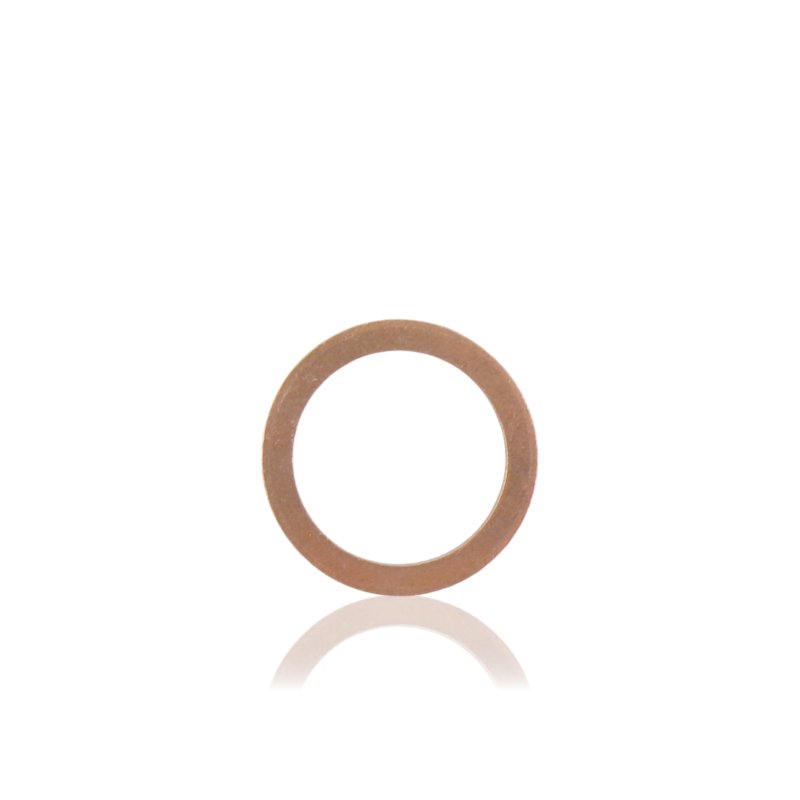

Tesniaca podložka 21x28x1,5mm

Podložka 42033 je medená tesniaca podložka podľa DIN 7603A s rozmermi 21×28×1,5mm – vnútorný priemer 21mm, vonkajší priemer 28mm, hrúbka 1,5mm. Tesní závitové spojenia čelným stlačením mäkkej medi medzi povrchom závitového dielu a jeho sedlom – meď sa pri utiahnutí plasticky deformuje a vypĺňa mikronerovnosti povrchu, čím vytvára trvalú bariéru pre pracovnú kvapalinu. Používa sa pri ventilových zátkách, spojkách a hydraulických prípojkách čerpadla vysokotlakovej umývačky Kranzle.

Použitie

Podložka sa ukladá pod hlavu alebo prírubu závitového dielu, medzi jeho čelnú plochu a sedlo vo ventilnom bloku alebo telese čerpadla. Pri utiahnutí závitového dielu sa medená podložka stlačí a trvalo deformuje, čím utesní priestor medzi dvoma kovovými povrchmi. Na rozdiel od O-krúžka alebo gumového tesnenia je medená podložka jednorazovým tesnením – po stlačení si zachováva deformovaný tvar a nevracia sa na pôvodnú hrúbku 1,5mm.

Vymieňa sa pri každej demontáži prípojky, pri ktorej sedela, alebo pri úniku v mieste čelného spojenia napriek správne utiahnutému závitovému dielu.

Príznaky – kedy vymeniť

• Únik vody alebo oleja pri čelnom spojení napriek správne utiahnutej zátke alebo spojke – podložka je trvalo splošená a pri opätovnej montáži netesní.
• Podložka viditeľne deformovaná, stenčená alebo prasknutá pri demontáži – nie je vhodná na opätovné použitie.
• Korózia alebo bodová korózia na povrchu podložky – najmä pri dlhodobom kontakte s agresívnymi čistiacimi prostriedkami alebo vodou s extrémnym pH.
• Podložka tenká a plochá po demontáži – materiál vyčerpal schopnosť tesnenia plastickou deformáciou.

Ako vybrať správny diel

Tri rozmery musia súčasne súhlasiť: vnútorný priemer 21mm, vonkajší priemer 28mm a hrúbka 1,5mm. Vnútorný priemer 21mm zodpovedá závitovému dielu, pod ktorým podložka sedí – príliš malá neprejde cez závit; príliš veľká nebude tesnenie čelnej plochy. Hrúbka 1,5mm určuje zásobu materiálu na deformáciu – príliš tenká podložka nemusí poskytnúť dostatočné stlačenie pri menovitom uťahovacom momente.

Norma DIN 7603A, variant A = meď. Pri objednávaní náhrady potvrďte materiál – rovnaká norma DIN 7603 zahŕňa aj hliníkové podložky (variant C) s identickými geometrickými rozmermi. Meď je mäkšia a lepšie tesní pri nižšom uťahovacom momente ako hliník.

Kompatibilita

Medená tesniaca podložka DIN 7603A pre závitové spojenia v čerpadlách vysokotlakových umývačiek Kranzle. Rozmery 21×28×1,5mm. Presný rozsah kompatibility – ktoré spojky a zátky tesní – overujte podľa referenčného čísla 42033 a rozmerov závitového dielu v danom spojení.

[faq]

Možno medenú podložku DIN 7603A po demontáži opätovne použiť, alebo sa musí vymeniť zakaždým?|Medená podložka sa štandardne vymieňa pri každej demontáži – po stlačení je trvalo deformovaná a pri rovnakom uťahovacom momente opätovne netesní. Existuje možnosť regenerácie žíhaním (zahriatie do červena a pomalé ochladenie), ktoré obnoví mäkkosť medi a schopnosť plastickej deformácie. V servisných podmienkach je žíhanie možné, ale výmena novej podložky je spoľahlivejšia a lacnejšia – náklady na jednu podložku sú neporovnateľne nižšie ako riziko úniku pri opätovnom použití starej.

Čím sa medená podložka DIN 7603A líši od O-krúžka a kedy sa používa každé z týchto tesnení?|O-krúžok tesní elastickým stlačením gumy v drážke – funguje pri pohybe a je opakovane použiteľný. Medená podložka tesní plastickou deformáciou kovu medzi dvoma plochými povrchmi – funguje výlučne staticky a je jednorazovým dielom. O-krúžok vyžaduje presne obrobenú drážku s presne definovanou geometriou. Medená podložka vyžaduje výlučne ploché čelné plochy závitového dielu a jeho sedla. Pri závitových spojeniach bez drážky pre O-krúžok je medená podložka štandardným riešením čelného tesnenia.

Možno podložku 21×28×1,5mm nahradiť štandardnou oceľovou podložkou rovnakých rozmerov?|Nie – oceľ je príliš tvrdá na to, aby sa plasticky deformovala pri bežnom uťahovacom momente spojky alebo zátky. Oceľová podložka nezatesní mikronerovnosti čelných plôch a únik pri spojení bude nevyhnutný. Meď sa v podložkách DIN 7603A používa práve pre svoju mäkkosť – deformuje sa pri uťahovacom momente typickom pre hydraulické spojky bez potreby nadmernej sily.

[/faq]
