Vačka 11,75

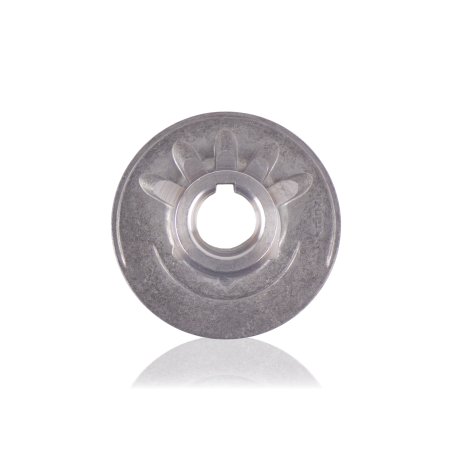

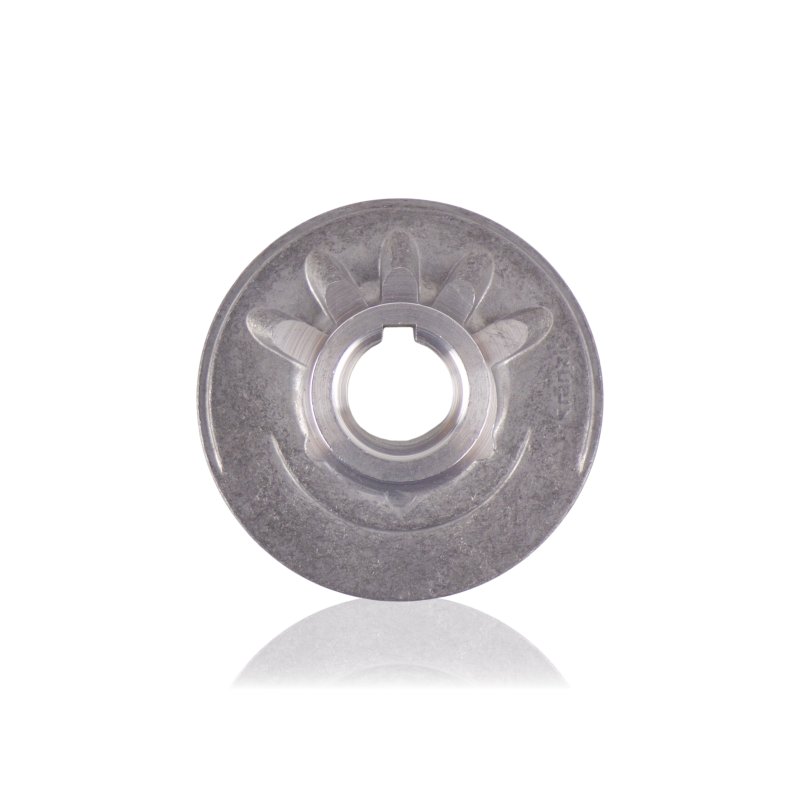

Vačka 410281175 s uhlom 11,75°, vyrobená z hliníka, je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle 2160 TS/TST. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 11,75° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla umývačky 2160 TS/TST. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 11,75°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 11,75° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla 2160 TS/TST.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia alebo ložiskového balíka.
• Poškodenie opierkového ložiska spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Korózia alebo mechanické poškodenie hliníkového telesa – najmä v miestach styku s oceľovými dielmi ložiskového balíka pri prítomnosti vlhkosti.

Kompatibilita

Vačka pre čerpadlo vysokotlakovej umývačky Kranzle 2160 TS/TST, uhol 11,75°, hliníkové teleso. Presný rozsah kompatibility – vrátane prípadnej verzie so škrtiacou clonou alebo bez nej – overujte podľa referenčného čísla 410281175.

[faq]

Prečo má vačka pre model 2160 TS/TST uhol 11,75°, kým pre model 1152 TS/TST len 9,6° – čo to vypovedá o rozdiele medzi týmito modelmi?|Väčší uhol vačky znamená dlhší zdvih piestov pri rovnakých otáčkach hriadeľa. Model 2160 TS/TST je umývačka s vyššou výdatnosťou vody alebo tlakom ako 1152 TS/TST – uhol 11,75° určuje charakteristiku čerpania príslušnú pre tento model. Zámena vačiek medzi modelmi by posunula pracovné parametre čerpadla mimo projektovaný rozsah a mohla by viesť k preťaženiu motora alebo nesprávnemu tlaku.

Je uhol 11,75° tejto vačky blízky uhlu 10,8° alebo 12,0° zo série AQ – možno ich používať zameniteľne?|Nie – ide o rôzne série čerpadiel s rôznymi referenčnými číslami a geometriou osadenia na hriadeli. Vačky 40523108 (10,8°, AQ) a 40523120 (12,0°, AQ) patria do série s prefixom 40523, zatiaľ čo 410281175 má prefix 41028 a pasuje k modelu 2160 TS/TST. Samotný uhol nie je dostatočným kritériom zameniteľnosti – séria čerpadla a geometria osadenia majú prednosť.

Ako rozpoznať včasné opotrebenie hliníkovej vačky v modeli 2160 TS/TST?|Hliník je mäkší ako oceľ, preto sa včasné opotrebenie bežne prejavuje ako matné, mierne vydlabané stopy v mieste kontaktu s ložiskom – viditeľné v bočnom svetle pri demontáži ložiskového balíka, ešte pred vznikom výrazných rýh. Skontrolujte tiež otáčanie opierkového ložiska ručne – odpor alebo škriekanie poukazuje na poškodenie ložiska alebo bežne vačky. Posúďte aj oblasť styku hliníka s oceľovými dielmi balíka z hľadiska galvanickej korózie – vlhkosť na tomto mieste urýchľuje opotrebovanie.

[/faq]
