Krzywka 11,75

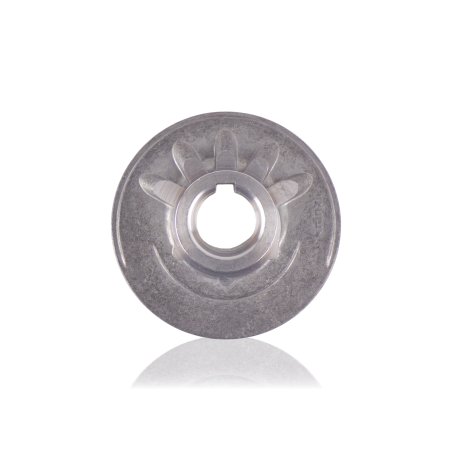

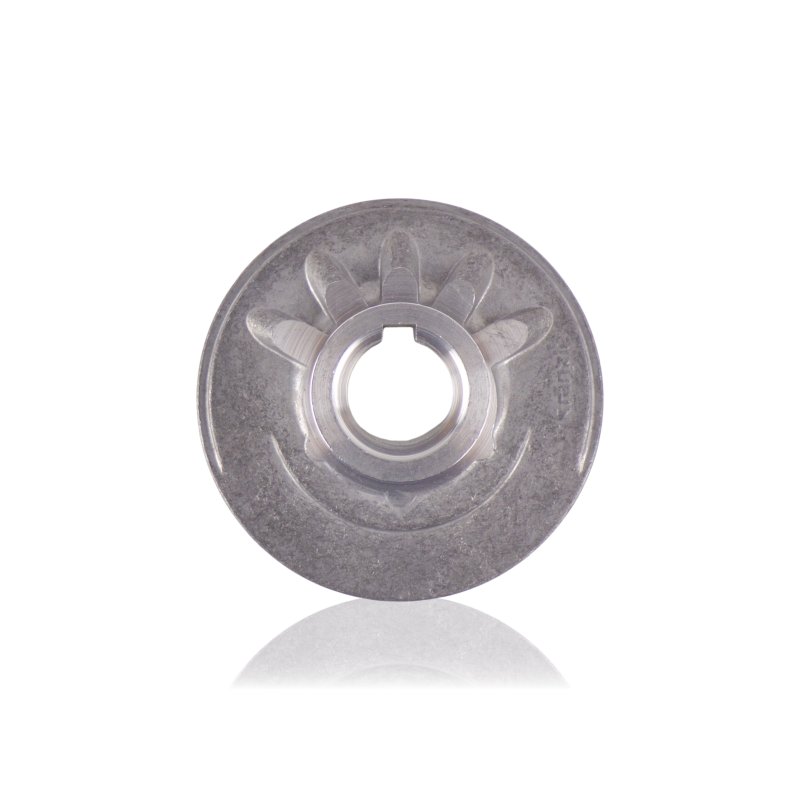

Krzywka 410281175 o kącie 11,75° wykonana z aluminium to element napędu pompy myjki ciśnieniowej Kranzle 2160 TS/TST. Osadzona na wale pompy, pod nią znajduje się pakiet łożyskowy oporowy, a dalej obudowa pompy. Ruch obrotowy silnika obraca krzywkę – jej kąt 11,75° wymusza ruch przenoszony przez łożysko na tłoki pompy, zamieniając obrót wału na ich ruch posuwisto-zwrotny.

Zastosowanie

Krzywka montowana jest na wale pompy myjki 2160 TS/TST. Przy każdym obrocie wału krzywka, ustawiona pod kątem 11,75°, przesuwa tłoki poprzez łożysko oporowe opierające się o jej powierzchnię. Kąt 11,75° wyznacza skok tłoków, a przez to wydatek i charakterystykę ciśnieniową pompy.

Wymieniana podczas naprawy węzła krzywkowego – po stwierdzeniu zużycia powierzchni krzywki, uszkodzenia łożyska oporowego lub w ramach kompleksowego serwisu napędu pompy 2160 TS/TST.

Objawy – kiedy warto wymienić

• Wibracje lub nieregularny rytm pracy pompy niewynikające z uszczelek tłokowych ani zaworów – sugerują zużycie powierzchni roboczej krzywki lub łożyska oporowego.
• Widoczne ślady zatarcia, rysy lub matowe wytarcie na powierzchni styku krzywki z łożyskiem.
• Luz osiowy na wale przy zamontowanej krzywce – zużycie elementu w miejscu osadzenia lub pakietu łożyskowego.
• Uszkodzenie łożyska oporowego z jednoczesnymi śladami nagrzewania na krzywce – zatarcie łożyska często uszkadza powierzchnię krzywki wtórnie.
• Korozja lub mechaniczne uszkodzenie aluminiowego korpusu – szczególnie w miejscach styku z elementami stalowymi pakietu łożyskowego przy obecności wilgoci.

Kompatybilność

Krzywka do pompy myjki ciśnieniowej Kranzle 2160 TS/TST, kąt 11,75°, korpus aluminiowy. Dokładny zakres kompatybilności – w tym ewentualną wersję z dławikiem lub bez – weryfikuj po numerze referencyjnym 410281175.

[faq]

Dlaczego krzywka do modelu 2160 TS/TST ma kąt 11,75°, a do modelu 1152 TS/TST tylko 9,6° – co to mówi o różnicy między tymi modelami?|Wyższy kąt krzywki oznacza dłuższy skok tłoków przy tej samej prędkości obrotowej wału. Model 2160 TS/TST to myjka o wyższym wydatku wody lub ciśnieniu niż 1152 TS/TST – kąt 11,75° wyznacza charakterystykę pompowania właściwą dla tego modelu. Zamiana krzywek między modelami zmieniłaby parametry robocze pompy poza zakres projektowy i mogłaby prowadzić do przeciążenia silnika lub nieodpowiedniego ciśnienia.

Czy kąt 11,75° tej krzywki jest zbliżony do kąta 10,8° lub 12,0° z serii AQ – można je stosować zamiennie?|Nie – to różne serie pomp o różnych numerach i geometrii osadzenia na wale. Krzywki 40523108 (10,8°, AQ) i 40523120 (12,0°, AQ) należą do serii o prefiksie 40523, natomiast 410281175 ma prefiks 41028 i pasuje do modelu 2160 TS/TST. Sam kąt nie jest wystarczającym kryterium zamienności – seria pompy i geometria osadzenia mają pierwszeństwo.

Po czym rozpoznać wczesne zużycie aluminiowej krzywki w modelu 2160 TS/TST?|Aluminium jest miększe niż stal, więc wczesne zużycie bieżni objawia się jako matowe, lekko wklęsłe ślady w miejscu kontaktu z łożyskiem – widoczne w świetle bocznym przy demontażu pakietu łożyskowego, zanim pojawią się wyraźne rysy. Sprawdź też obrót łożyska oporowego ręcznie – opór lub chrzęst wskazuje na uszkodzenie łożyska lub bieżni krzywki. Oceń też obszar styku aluminium z elementami stalowymi pakietu pod kątem korozji galwanicznej – wilgoć w tym miejscu przyspiesza zużycie.

[/faq]
