Lewy Blok Łożyskowy Bębna - Quadro

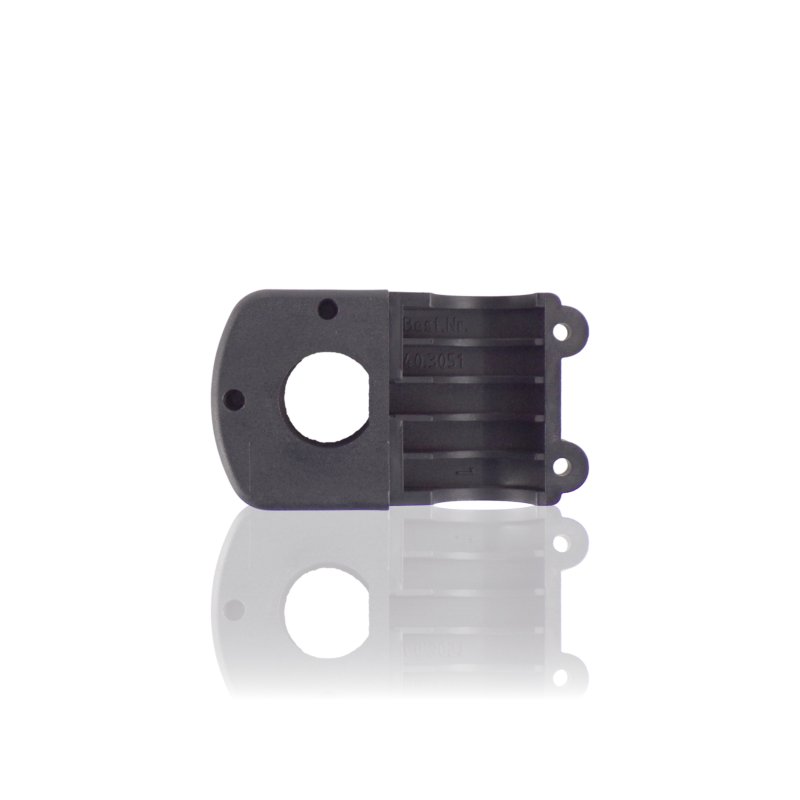

Duży bęben nawojowy obraca się na dwóch blokach łożyskowych – lewym i prawym. Blok 403051 to lewa strona tego układu: podpiera oś bębna, utrzymuje go we właściwym ułożeniu osiowym i przenosi obciążenia od masy bębna z nawiniętym wężem na konstrukcję myjki.

Zastosowanie

Blok łożyskowy montowany jest po lewej stronie dużego bębna nawojowego Kranzle. Siedziba łożyska w bloku prowadzi oś bębna i umożliwia jego swobodny obrót przy zwijaniu i rozwijaniu węża. Punkty mocowania bloku łączą go z ramą lub obudową myjki – geometria tych punktów wyznacza prawidłowe ułożenie osi bębna w poziomie i pionie. Element pracuje pod stałym obciążeniem od masy bębna oraz pod zmiennym obciążeniem dynamicznym przy każdym obrocie bębna z nawiniętym wężem wysokociśnieniowym.

Objawy – kiedy warto wymienić

• Bicie lub chybotanie bębna podczas obrotu – wyrobiona siedziba łożyska w bloku nie prowadzi osi równomiernie.
• Pęknięcie korpusu bloku – widoczna szczelina lub wyłamany fragment w obszarze siedziby łożyska lub punktów mocowania.
• Uszkodzone otwory mocowania bloku do ramy – luz bloku na konstrukcji myjki zmienia ułożenie osi bębna.
• Oporny lub nierówny obrót bębna przy sprawnym łożysku i swobodnej osi – odkształcona geometria bloku wymusza boczne obciążenie łożyska.
• Widoczne pęknięcia w obszarze siedziby łożyska rozszerzające się przy obciążeniu bębna nawiniętym wężem.

Jak dobrać właściwy element

Blok 403051 to wariant lewy – przed zamówieniem potwierdź, która strona bębna wymaga wymiany. Lewy i prawy blok łożyskowy mogą mieć różną geometrię punktów mocowania lub asymetryczny układ otworów niepozwalający na zamienne montowanie. Numer referencyjny 403051 identyfikuje wyłącznie lewy wariant. Przy wymianie porównaj nowy blok z demontowanym pod kątem rozmieszczenia otworów mocowania i wymiaru siedziby łożyska.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w dużych bębnach nawojowych montowanych w myjkach ciśnieniowych Kranzle. Wariant lewy – prawy blok łożyskowy ma osobny numer referencyjny. Kompatybilność z konkretnym modelem bębna weryfikuj po numerze referencyjnym 403051 lub schemacie serwisowym bębna.

[faq]

Czy wyrobiona siedziba łożyska w bloku zawsze objawia się biciem bębna?|Nie zawsze od razu. Przy niewielkim wybraniu siedziby luz osiowy lub promieniowy osi bębna może być niezauważalny podczas pracy na biegu jałowym. Objawia się przy pełnym nawinięciu węża – masa bębna z wężem obciąża siedzibę łożyska i luz staje się wyczuwalny jako boczny ruch lub drgania bębna. Sprawdź luz w siedzibie przy obciążonym bębnie, nie tylko przy pustym.

Czy pęknięty blok łożyskowy można naprawić przez sklejenie lub spawanie?|Nie jest to zalecane. Blok łożyskowy przenosi stałe obciążenia od masy bębna z nawiniętym wężem – naprawiony korpus nie będzie miał pierwotnej wytrzymałości i może ulec ponownemu pęknięciu pod obciążeniem. Dodatkowym problemem jest zachowanie geometrii siedziby łożyska po naprawie – odkształcenie nawet o dziesiąte części milimetra zmieni ułożenie osi bębna i przyspieszy zużycie łożyska.

Czy wymiana jednego bloku wymaga jednoczesnej wymiany łożyska osi bębna?|Przy otwartym węźle warto sprawdzić stan łożyska – jeśli blok był uszkodzony i bęben pracował z biciem, łożysko mogło ulec przyspieszonemu zużyciu przez nierównomierne obciążenie. Łożysko w dobrym stanie – bez luzu promieniowego i bez chrzęstu przy obrocie – można zachować. Wymiana bloku i łożyska jednocześnie ma sens jako profilaktyka przy gruntownym serwisie bębna.

Co sprawdzić w ramie myjki przed montażem nowego bloku?|Sprawdź stan gwintów lub otworów mocowania w ramie – wyrobione gwinty lub uszkodzone otwory spowodują luz nowego bloku na ramie i powtórzenie problemu z ułożeniem bębna. Jeśli blok pękł w obszarze punktów mocowania, oceń też stan ramy w tym miejscu – pęknięcie bloku pod obciążeniem może świadczyć o nierównomiernym ułożeniu ramy lub przeciążeniu punktów mocowania przez odkształconą obudowę myjki.
