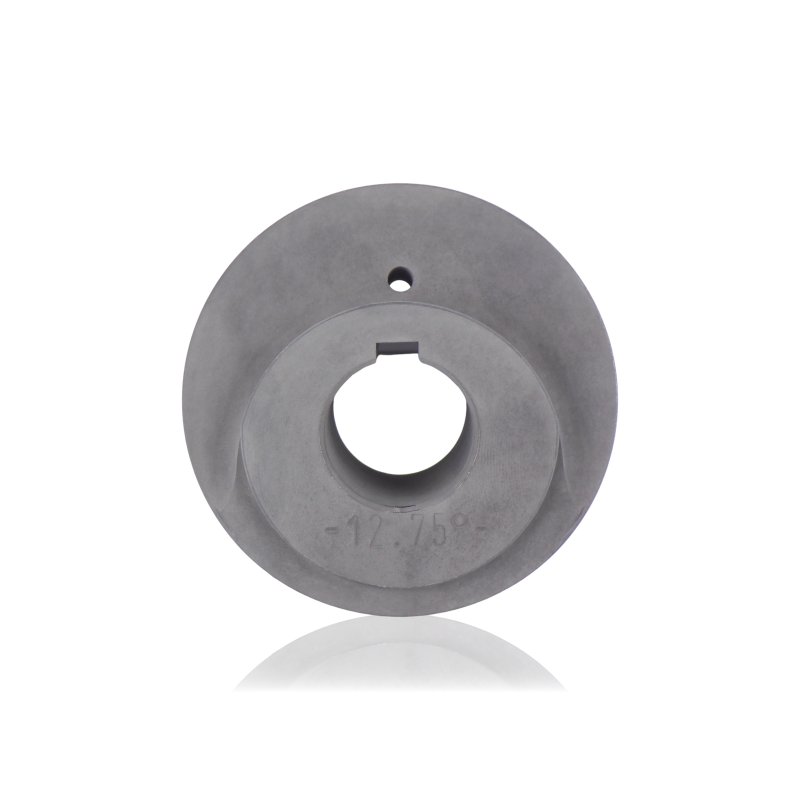

Vačka 12,75

Vačka 405231275 s uhlom 12,75° je pohonným prvkom čerpadla vysokotlakovej umývačky Kranzle. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 12,75° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 12,75°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 12,75° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Diel pracuje v ložiskovom balíku, ktorý zabezpečuje správne usadenie a axiálnu vôľu na hriadeli.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia.
• Poškodenie opierkového ložiska balíka spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Výmena ako súčasť balíka – ak jeden diel vačkového uzla vykazuje opotrebenie po dlhej prevádzke, ostatné sú zvyčajne v podobnom stave.

Ako vybrať správny diel

Uhol 12,75° je relevantný parameter, ale na samostatný výber nepostačuje – čerpadlá môžu mať viacero variantov vačky s identickým uhlom, ktoré sa líšia typom pohonu (elektromotor vs spaľovací motor) alebo geometriou osadenia na hriadeli. Identický uhol nezaručuje zameniteľnosť.

Identifikujte podľa referenčného čísla 405231275. Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – tieto diely pracujú spoločne a opotrebúvajú sa v podobnom čase. Ak si nie ste istí typom pohonu čerpadla – overte na demontovanom stroji alebo v dokumentácii modelu pred objednaním.

Kompatibilita

Pohonný diel pre čerpadlo série AQ vysokotlakovej umývačky Kranzle, uhol vačky 12,75°. Nie je náhradou za vačky s inými uhlami (9,5°, 10,8°, 12,0°) ani za vačky série quadro/Profi. Presný rozsah kompatibility overujte podľa referenčného čísla 405231275.

[faq]

Rozdiel medzi 12,0° (40523120) a 12,75° (405231275) je malý – má zámena tohto jedného variantu reálny vplyv na chod čerpadla?|Áno, hoci číselný rozdiel uhla je malý. Každý stupeň uhla vačky sa proporcionálne prejaví na zdvihu piestu – aj rozdiel 0,75° zmení výdatnosť a tlakovú charakteristiku čerpadla spôsobom, ktorý je zistiteľný pri meraní pracovných parametrov. Pri výbere vačky uhol nezaokrúhľujte a susedné varianty nepovažujte za prakticky rovnocenné – uhol vždy potvrďte na demontovanom diele alebo v dokumentácii modelu.

Ako identifikovať uhol 12,75° na vačke bez demontáže celého ložiskového balíka?|Označenie uhla sa zvyčajne nachádza na bočnej alebo čelnej ploche vačky a môže byť neviditeľné pri namontovanom ložisku. Pri prvom servise neznámeho čerpadla je jediná spoľahlivá metóda demontáž ložiskového balíka a prečítanie označenia na vačke. Ak máte k dispozícii plné číslo modelu čerpadla alebo umývačky, uhol vačky možno zistiť z katalógu dielov Kranzle pre daný model bez demontáže.

Ako rozpoznať včasné opotrebenie vačky, skôr ako sa objavia výrazné vibrácie čerpadla?|Pri demontáži ložiskového balíka prezrite povrch styku vačky s ložiskom v bočnom svetle – včasné opotrebenie sa prejavuje matným, mierne nerovným povrchom v mieste kontaktu, ešte pred vznikom viditeľných rýh alebo stôp opotrebovania. Skontrolujte tiež, či sa opierkové ložisko pri ručnom otáčaní rovnomerne otáča po povrchu vačky – odpor alebo škriekanie poukazuje na poškodenie jedného z týchto dielov.

[/faq]
