Prípojka navíjacieho bubna

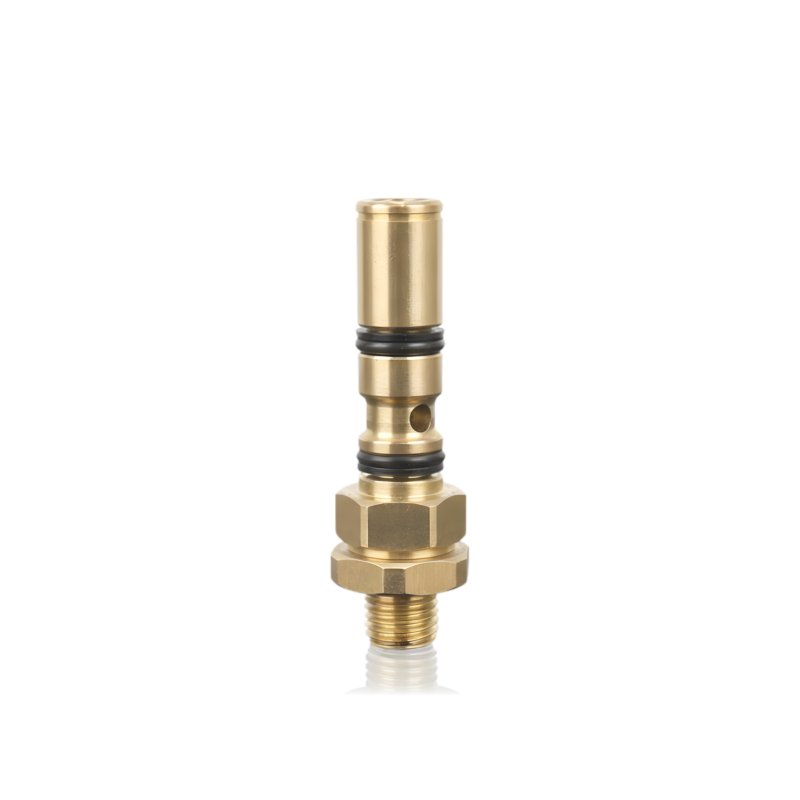

Diel 44518 je os navíjacieho bubna so vstavaným vodným kanálom pre vysokotlakovú umývačku Kranzle 1150 T. Spája dve funkcie v jednom diele: tvorí mechanickú os otáčania navíjacieho bubna a súčasne vedie pracovnú vodu z pevnej prípojky inštalácie do vnútra otáčajúceho sa bubna. Voda preteká vnútorným kanálom osi pod pracovným tlakom čerpadla pri každom použití umývačky – bez ohľadu na polohu otáčania bubna a stupeň odvíjania hadice.

Použitie

Os sa montuje centrálne v navíjacom bubne umývačky 1150 T ako diel dvojitej funkcie. Na strane inštalácie prijíma vodu pod tlakom z čerpadla cez pevnú prípojku. Vodný kanál v osi prenáša vodu do vnútra bubna, odkiaľ vstupuje do hadice navíjanej na bubon. Bubon sa voľne otáča okolo osi pri navíjaní a odvíjaní hadice – os zostáva nepohyblivá a tesnenia na osi utesňujú otáčajúci sa bubon voči nepohyblivému vodnému kanálu.

Vymieňa sa pri mechanickom poškodení osi, vnútornom upchatí vodného kanála, netesnosti v mieste tesnenia otáčajúceho sa bubna alebo pri prasknutí osi v miestach usadenia ložiskových blokov.

Príznaky – kedy vymeniť

• Únik vody v osi bubna pri pracovnom tlaku – opotrebované tesnenia medzi otáčajúcim sa bubnom a pevnou osou, alebo prasknutie osi v oblasti vodného kanála.
• Obmedzený alebo žiadny prietok vody cez bubon pri funkčnom čerpadle a priechodnej hadici – upchatia vnútorného vodného kanála osi vápencovými usadeninami alebo mechanickým poškodením kanála.
• Výrazná bočná vôľa alebo hádzanie bubna pri otáčaní – poškodenie osi v miestach usadenia ložiskových blokov alebo opotrebovanie osi v týchto bodoch.
• Odpor alebo zasekávania pri otáčaní bubna nesúvisiace s hadicou ani ložiskovými blokmi – deformácia osi znemožňujúca voľné otáčanie bubna.
• Viditeľná korózia alebo mechanické poškodenie telesa osi – najmä v miestach styku s pracovnou vodou alebo pri ložiskových blokoch.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 44518 a modelu umývačky 1150 T. Os s vodným vedením je špecifická pre daný model navíjacieho bubna – rozmery osi, geometria vodného kanála a miesta usadenia ložiskových blokov musia zodpovedať konkrétnej konštrukcii bubna v umývačke 1150 T. Neobjednávajte os z iného modelu bubna bez potvrdenia zhody rozmerov.

Pri výmene osi súčasne posúďte stav tesnení medzi osou a bubnom (Parbaks 16mm 13159 – ak sa používa v tomto uzle) a ložiskových blokov. Tieto diely pracujú spoločne s osou a opotrebúvajú sa v podobnom čase – výmena pri otvorenom bubne je praktickejšia ako opätovná demontáž o niekoľko mesiacov neskôr.

Kompatibilita

Os s vodným vedením pre navíjací bubon vysokotlakovej umývačky Kranzle 1150 T. Presný rozsah kompatibility overujte podľa referenčného čísla 44518 a modelu umývačky 1150 T.
