Przyłącze Bębna 1150 T

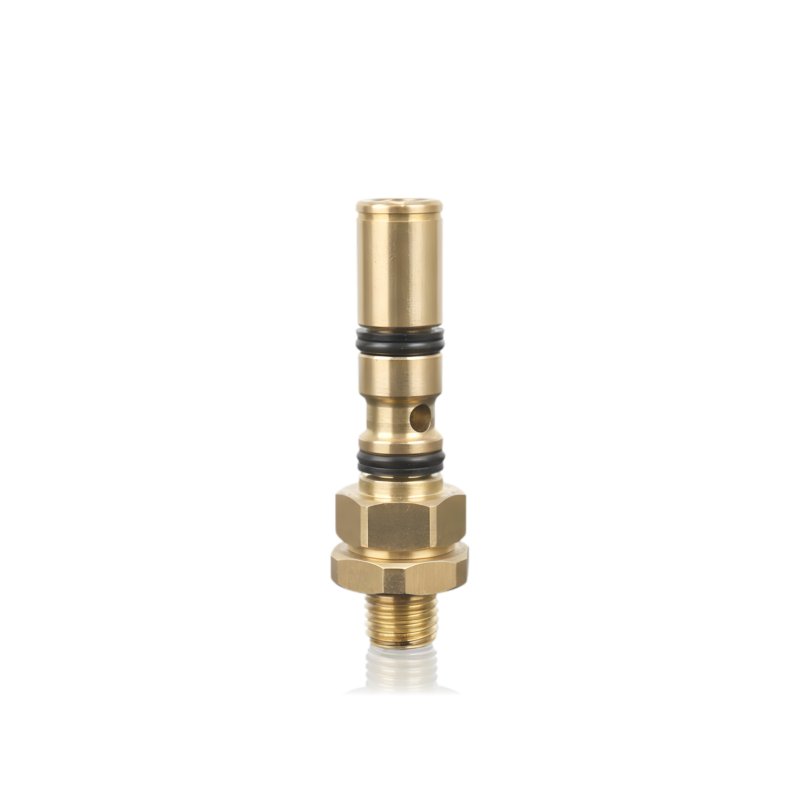

Element 44518 to oś bębna nawojowego z wbudowanym kanałem wodnym do myjki ciśnieniowej Kranzle 1150 T. Łączy dwie funkcje w jednym elemencie: stanowi mechaniczną oś obrotu bębna nawojowego i jednocześnie prowadzi wodę roboczą z nieruchomego przyłącza instalacji do wnętrza obracającego się bębna. Woda przepływa przez wewnętrzny kanał osi pod ciśnieniem roboczym pompy przy każdym użyciu myjki – niezależnie od pozycji obrotowej bębna i stopnia rozwinięcia węża.

Zastosowanie

Oś montowana jest centralnie w bębnie nawojowym myjki 1150 T jako element podwójnej funkcji. Od strony instalacji przyjmuje wodę pod ciśnieniem z pompy przez nieruchome przyłącze. Kanał wodny w osi przenosi wodę do wnętrza bębna, skąd trafia do węża nawijającego się na bęben. Bęben obraca się swobodnie wokół osi przy nawijaniu i rozwijaniu węża – oś pozostaje nieruchoma, a uszczelnienia na osi uszczelniają obracający się bęben względem nieruchomego kanału wodnego.

Wymieniany przy uszkodzeniu mechanicznym osi, wewnętrznym zatkaniu kanału wodnego, nieszczelności w miejscu uszczelnienia obracającego się bębna lub przy pęknięciu osi w miejscu osadzenia bloków łożyskowych.

Objawy – kiedy warto wymienić

• Wyciek wody w osi bębna przy ciśnieniu roboczym – zużyte uszczelnienia między obracającym się bębnem a nieruchomą osią lub pęknięcie osi w obszarze kanału wodnego.
• Ograniczony lub brak przepływu wody przez bęben przy sprawnej pompie i drożnym wężu – zatkanie wewnętrznego kanału wodnego osi osadami wapiennymi lub mechanicznym uszkodzeniem kanału.
• Wyraźny luz boczny lub bicie bębna przy obrocie – uszkodzenie osi w miejscach osadzenia bloków łożyskowych lub zużycie samej osi w tych punktach.
• Opór lub zacięcia przy obracaniu bębna niewynikające z węża ani bloków łożyskowych – deformacja osi uniemożliwiająca swobodny obrót bębna.
• Widoczna korozja lub mechaniczne uszkodzenie korpusu osi – szczególnie w miejscach styku z wodą roboczą lub przy bloków łożyskowych.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 44518 i modelu myjki 1150 T. Oś z prowadnicą wodną jest elementem specyficznym dla danego modelu bębna nawojowego – wymiary osi, geometria kanału wodnego i miejsca osadzenia bloków łożyskowych muszą odpowiadać konkretnej konstrukcji bębna w myjce 1150 T. Nie zamawiaj osi z innego modelu bębna bez potwierdzenia zgodności wymiarów.

Przy wymianie osi oceń jednocześnie stan uszczelnień między osią a bębnem (Parbaks 16mm 13159 – jeśli stosowane w tym węźle) oraz bloków łożyskowych. Elementy te pracują razem z osią i zużywają się w zbliżonym czasie – wymiana przy otwartym bębnie jest praktyczniejsza niż ponowny demontaż za kilka miesięcy.

Kompatybilność

Oś z prowadnicą wodną do bębna nawojowego myjki ciśnieniowej Kranzle 1150 T. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 44518 i modelu myjki 1150 T.
