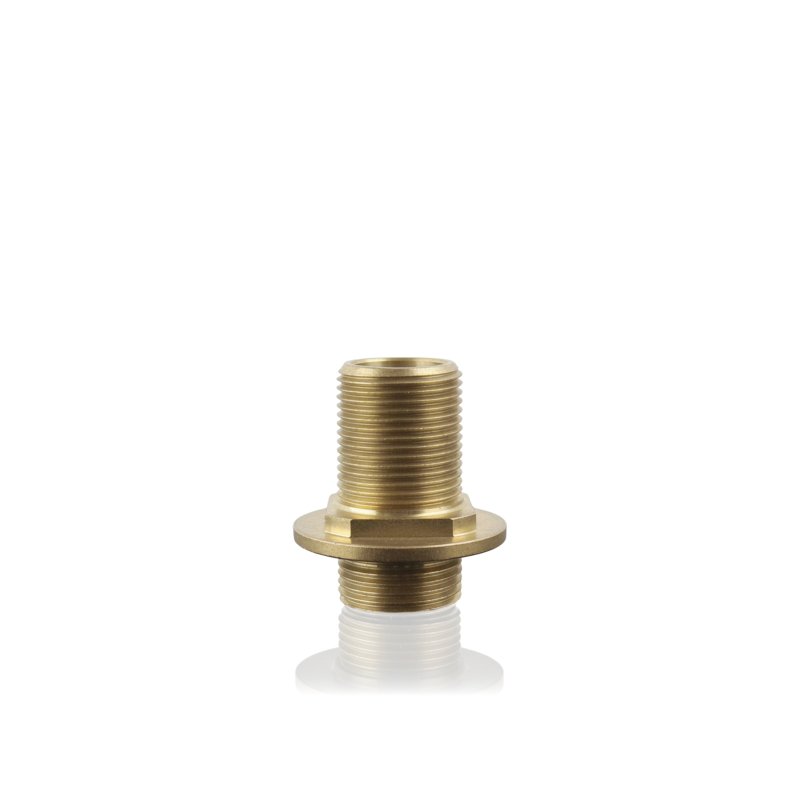

Złączka Wlotu Wody 3/4"

Mosiężna złączka z gwintem zewnętrznym R3/4" po obu końcach, montowana w torze wlotu wody między przyłączem węża a dalszą częścią instalacji.

Zastosowanie

Złączka łączy w linii przyłącze wlotu wody z trójnikiem 3x R3/4" IG (42.813) prowadzącym dalej do zaworu pływakowego w zbiorniku buforowym. Gwint zewnętrzny po obu stronach pozwala połączyć dwa elementy z gwintem wewnętrznym bez pośredniej złączki redukcyjnej.

Objawy – kiedy warto wymienić

• Wyciek wody w miejscu jednego lub obu gwintów, mimo prawidłowo dokręconych elementów po obu stronach.
• Gwint jest sprany lub uszkodzony i nakrętka nie daje się dokręcić do oporu po którejś ze stron.
• Korpus złączki jest pęknięty lub skorodowany, szczególnie przy dłuższej eksploatacji na zewnątrz.
• Trudności z dokręceniem trójnika lub węża wlotowego mimo sprawnych gwintów po obu stronach – może wskazywać na odkształconą złączkę.

Jak dobrać właściwy element

Podstawą doboru jest numer referencyjny 42804 oraz gwint R3/4" po obu stronach – element pasuje do konkretnego układu wlotu wody w quadro 1500 TS/TST, nie do mniejszych modeli quadro z innym układem przyłączy.

Przy wymianie warto sprawdzić stan podkładki miedzianej (42.820) w miejscu połączenia z trójnikiem – uszkodzona podkładka powoduje przeciek nawet przy sprawnej złączce.

Kompatybilność

quadro 1500 TS, quadro 1500 TST.

[faq]

Czy złączka ma gwint taki sam po obu stronach, czy różni się średnicą?|Gwint R3/4" jest identyczny po obu stronach – to prosta złączka przelotowa, nie redukcja.

Czy ten sam element pasuje do mniejszych modeli quadro (800-1200 TST)?|Nie – te modele mają inny układ wlotu wody (Revisionsdeckel 426520, Einströmschlauch 42640), bez tej złączki i trójnika stosowanych w 1500 TS/TST.

[/faq]
