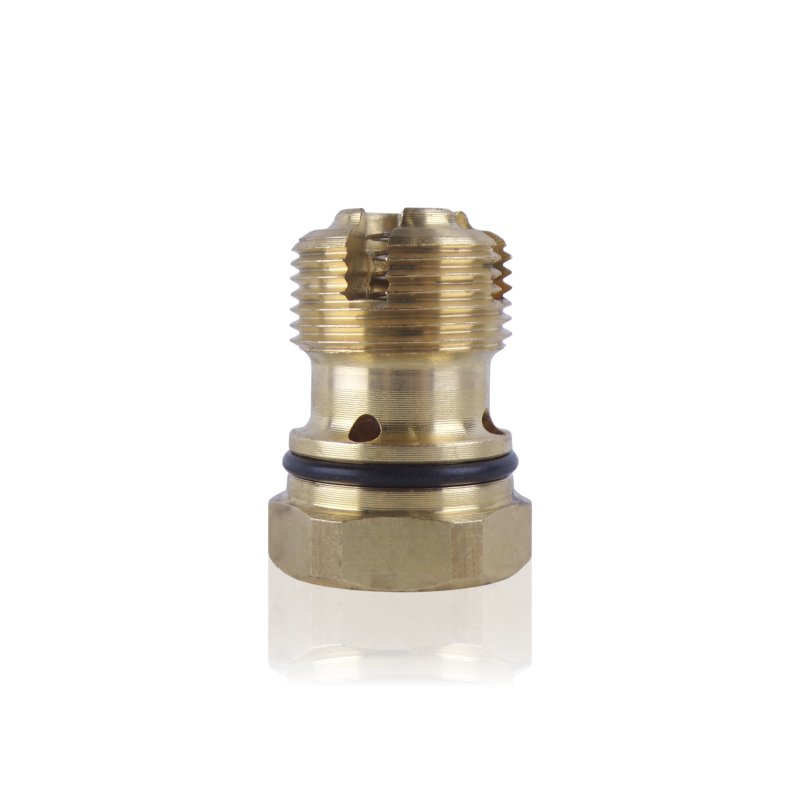

Korek Zaworu Zwrotnego

Korek 40522 to kompletny zestaw do naprawy zaworu zwrotnego w bloku zaworowym pompy AQ myjki ciśnieniowej Kranzle. W skład zestawu wchodzą trzy elementy:

• kulka 10mm (12122),
• sprężyna (141201),
• O-ring 18x2 (40016)

Kulka z sprężyną tworzą mechanizm zaworu zwrotnego – przepuszczają wodę tylko w jednym kierunku i blokują jej cofanie się do cylindra po zakończeniu skoku tłoczącego. O-ring uszczelnia korek w otworze bloku zaworowego. Zestaw obejmuje wszystkie elementy potrzebne do pełnej wymiany mechanizmu bez dobierania składników osobno.

Zastosowanie

Zawór zwrotny pracuje w bloku zaworowym pompy AQ na wylocie cylindra. Przy skoku tłoczącym ciśnienie wody unosi kulkę ze sprężyny i woda przepływa do układu roboczego. Przy skoku ssącym sprężyna dociska kulkę do gniazda i zamyka przepływ – woda nie cofa się do cylindra, a ciśnienie w układzie roboczym pozostaje stabilne między skokami tłoka.

Zestaw wymieniany przy naprawie pompy z objawami cofania wody, pulsowania ciśnienia lub ogólnego spadku wydajności niezwiązanego z uszczelnieniami tłokowymi ani zaworem regulacyjnym. Przed zamówieniem potwierdź, że Twoja myjka jest wyposażona w pompę serii AQ.

Objawy – kiedy warto wymienić

• Wyraźne pulsowanie ciśnienia roboczego proporcjonalne do obrotów pompy – kulka nie domyka się szczelnie i część wody cofa się przy każdym skoku ssącym.
• Spadek maksymalnego ciśnienia bez wyraźnej przyczyny po stronie uszczelek tłokowych, dyszy ani zaworu regulacyjnego – jeden lub kilka zaworów zwrotnych nie trzyma.
• Wyciek wody z obszaru bloku zaworowego przy ciśnieniu roboczym – zużyty lub uszkodzony O-ring 18x2 (40016) w korku.
• Widoczne uszkodzenie lub wżery na powierzchni kulki 10mm – kulka nie przylega szczelnie do gniazda nawet przy sprawnej sprężynie.
• Osłabiona lub złamana sprężyna zaworu – kulka nie wraca do gniazda po skoku tłoczącym, zawór pozostaje otwarty w obu kierunkach.

Jak dobrać właściwy element

Identyfikuj po numerze referencyjnym 40522 i typie pompy AQ. W bloku zaworowym mogą być zamontowane zawory zwrotne o różnych średnicach kulki i różnych numerach – upewnij się, że demontowany element odpowiada numerowi 40522, zanim zamówisz zestaw.

Kulka 10mm (12122) to parametr krytyczny – kulka o innej średnicy nie przylega szczelnie do gniazda zaworowego. Nie stosuj kulek z innego źródła bez potwierdzenia identycznej średnicy i twardości powierzchni. Sprężyna 141201 musi mieć właściwą siłę docisku – słabsza da niewystarczający nacisk kulki na gniazdo, mocniejsza utrudni otwarcie zaworu przy normalnym ciśnieniu roboczym.

Przy wymianie jednego korka oceń stan pozostałych zaworów zwrotnych w bloku – pracują w identycznych warunkach i zużywają się równolegle. Wymiana kompletu przy otwartym bloku jest praktyczniejsza niż ponowny demontaż za kilka miesięcy.

Kompatybilność

Zestaw do naprawy zaworu zwrotnego w bloku zaworowym pompy serii AQ myjek ciśnieniowych Kranzle. Zawiera: kulkę 10mm (12122), sprężynę zaworu (141201), O-ring 18x2 (40016). Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40522 i typie pompy AQ.

[faq]

Czym objawia się uszkodzony zawór zwrotny w porównaniu do uszkodzonego zaworu regulacyjnego (unloadera)?|Uszkodzony zawór zwrotny daje objawy rytmiczne – pulsowanie ciśnienia proporcjonalne do obrotów pompy, bo woda cofa się przy każdym skoku ssącym. Problem jest stały niezależnie od pozycji pistoletu. Uszkodzony zawór regulacyjny (40490) daje objawy związane z przełączaniem trybów – brak regulacji ciśnienia pokrętłem, niedziałający bypass przy zamkniętym pistolecie lub samoczynne przełączanie podczas pracy. Jeśli ciśnienie pulsuje rytmicznie przy otwartym pistolecie i sprawnych uszczelnieniach – szukaj w zaworach zwrotnych.

Czy można wymienić tylko kulkę lub tylko O-ring, bez kupowania całego zestawu 40522?|Poszczególne elementy zestawu mają oddzielne numery – kulka 12122, sprężyna 141201, O-ring 40016 – i są dostępne osobno. Jeśli przy demontażu stwierdzasz uszkodzenie wyłącznie jednego elementu, wymiana pojedynczego składnika jest zasadna. Przy starszej pompie lub gdy nie wiesz, kiedy zawory były ostatnio serwisowane, zakup kompletu 40522 jest pewniejszy – poszczególne elementy zużywają się razem i diagnoza „tylko O-ring jest zły" przy wieloletniej eksploatacji bywa myląca.

Czy wszystkie korki zaworowe w tym samym bloku zaworowym pompy AQ mają numer 40522, czy różne pozycje mają różne numery?|Blok zaworowy pompy ma zazwyczaj zarówno zawory ssące (wlotowe), jak i tłoczne (wylotowe) – mogą się różnić numerem korka, średnicą kulki lub siłą sprężyny, bo pracują przy różnych ciśnieniach. Numer 40522 dotyczy konkretnej pozycji w bloku pompy AQ – nie zakładaj, że ten sam korek pasuje do każdego otworu. Przy demontażu zaznacz lub sfotografuj pozycje wszystkich korków i zamawiaj zamienniki po numerach z demontowanych elementów.

Jak sprawdzić gniazdo zaworowe po wyjęciu korka – czy uszkodzone gniazdo dyskwalifikuje wymianę samego zestawu?|Po wyjęciu korka obejrzyj gniazdo kulki w świetle bocznym. Gniazdo powinno być gładkie i regularne – bez rys, wżerów ani śladów erozji w miejscu styku z kulką. Uszkodzone gniazdo nie uszczelni się z nową kulką nawet przy sprawnej sprężynie. Lekkie osady wapienne można usunąć środkiem odkamieniającym przed montażem. Przy widocznych mechanicznych uszkodzeniach gniazda wymiana samego zestawu 40522 nie przywróci szczelności – konieczna jest naprawa lub wymiana bloku zaworowego.

[/faq]
