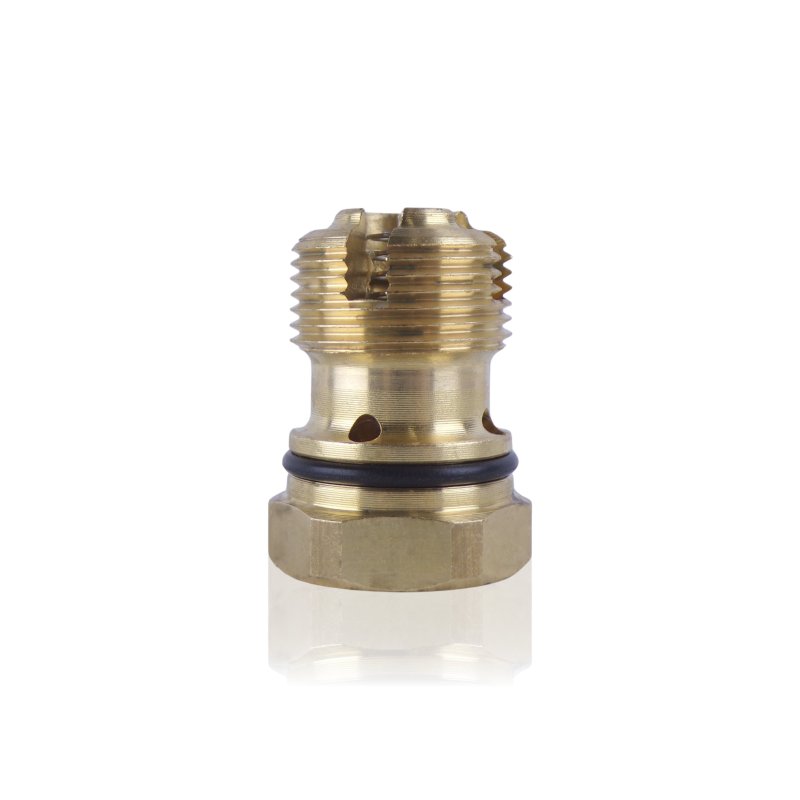

Zátka spätného ventilu

Zátka 40522 je kompletná opravná súprava pre spätný ventil vo ventilnom bloku čerpadla série AQ vysokotlakovej umývačky Kranzle. Súprava obsahuje tri diely:

• gulička 10mm (12122),
• pružina (141201),
• O-krúžok 18x2 (40016)

Gulička a pružina tvoria mechanizmus spätného ventilu – prepúšťajú vodu len v jednom smere a zabraňujú jej spätným tokom do valca po skončení tlačného zdvihu. O-krúžok utesňuje zátku v otvore ventilného bloku. Súprava obsahuje všetky diely potrebné na úplnú výmenu mechanizmu bez samostatného vyhľadávania komponentov.

Použitie

Spätný ventil pracuje vo ventilnom bloku čerpadla AQ na výstupe valca. Pri tlačnom zdvihu tlak vody zdvihne guličku zo pružiny a voda prúdi do pracovného okruhu. Pri sacom zdvihu pružina pritlačí guličku k sedlu a uzavrie prietok – voda sa nevracia do valca a tlak v pracovnom okruhu zostáva stabilný medzi zdvihmi piestu.

Súprava sa vymieňa pri oprave čerpadla s príznakmi spätného toku vody, pulzovania tlaku alebo celkového poklesu výkonu nesúvisiaceho s piestovými tesneniami ani regulačným ventilom. Pred objednaním potvrďte, že vaša umývačka je vybavená čerpadlom série AQ.

Príznaky – kedy vymeniť

• Výrazné pulzovanie pracovného tlaku úmerné otáčkam čerpadla – gulička sa nedoviera tesne a časť vody sa vracia pri každom sacom zdvihu.
• Pokles maximálneho tlaku bez zjavnej príčiny na strane piestových tesnení, trysiek ani regulačného ventilu – jeden alebo viac spätných ventilov nedrží.
• Únik vody z oblasti ventilného bloku pri pracovnom tlaku – opotrebovaný alebo poškodený O-krúžok 18x2 (40016) v zátke.
• Viditeľné poškodenie alebo bodová korózia na povrchu guličky 10mm – gulička sa nedoviera tesne k sedlu ani pri funkčnej pružine.
• Oslabená alebo zlomená pružina ventilu – gulička sa po tlačnom zdvihu nevracia do sedla a ventil zostáva otvorený v oboch smeroch.

Ako vybrať správny diel

Identifikujte podľa referenčného čísla 40522 a typu čerpadla AQ. Vo ventilnom bloku môžu byť namontované spätné ventily s rôznymi priemermi guličky a rôznymi číslami – pred objednaním súpravy sa uistite, že demontovaný prvok zodpovedá číslu 40522.

Gulička 10mm (12122) je kritický parameter – gulička iného priemeru sa nedoviera tesne k sedlu ventilu. Nepoužívajte guličky z iného zdroja bez potvrdenia identického priemeru a tvrdosti povrchu. Pružina 141201 musí mať správnu prítlačnú silu – slabšia dáva nedostatočný tlak guličky na sedlo; silnejšia sťaží otvorenie ventilu pri normálnom pracovnom tlaku.

Pri výmene jednej zátky zhodnoťte stav ostatných spätných ventilov v bloku – pracujú za rovnakých podmienok a opotrebúvajú sa rovnomerne. Výmena celej súpravy pri otvorenom bloku je praktickejšia ako opätovná demontáž o niekoľko mesiacov neskôr.

Kompatibilita

Opravná súprava pre spätný ventil vo ventilnom bloku čerpadiel série AQ vysokotlakových umývačiek Kranzle. Obsahuje: guličku 10mm (12122), pružinu ventilu (141201), O-krúžok 18x2 (40016). Presný rozsah kompatibility overujte podľa referenčného čísla 40522 a typu čerpadla AQ.

[faq]

Čím sa prejavuje poškodený spätný ventil v porovnaní s poškodeným regulačným ventilom (unloaderom)?|Poškodený spätný ventil dáva rytmické príznaky – pulzovanie tlaku úmerné otáčkam čerpadla, keďže voda sa vracia pri každom sacom zdvihu. Problém je stály bez ohľadu na polohu pištole. Poškodený regulačný ventil (40490) dáva príznaky spojené s prepínaním režimov – strata regulácie tlaku gombíkom, nefunkčný bypass pri zavretej pištoli alebo samovoľné prepínanie počas prevádzky. Ak tlak pulzuje rytmicky pri otvorenej pištoli a tesnenia sú funkčné – hľadajte príčinu v spätných ventiloch.

Možno vymeniť iba guličku alebo iba O-krúžok bez kúpy celej súpravy 40522?|Jednotlivé diely súpravy majú samostatné referenčné čísla – gulička 12122, pružina 141201, O-krúžok 40016 – a sú dostupné samostatne. Ak demontáž odhalí poškodenie len jedného dielu, výmena toho jedného komponentu je opodstatnená. Pri staršom čerpadle alebo ak nie je known servisná história ventilov, kúpa kompletnej súpravy 40522 je spoľahlivejšia – jednotlivé diely sa opotrebúvajú spoločne a diagnóza „pokazený je iba O-krúžok" po rokoch prevádzky môže byť zavádzajúca.

Majú všetky ventilové zátky v rovnakom ventilnom bloku čerpadla AQ číslo 40522, alebo majú rôzne pozície rôzne čísla?|Ventilný blok čerpadla má zvyčajne sacie (vstupné) aj tlačné (výstupné) ventily – tieto sa môžu líšiť číslom zátky, priemerom guličky alebo silou pružiny, keďže pracujú pri rôznych tlakoch. Referenčné číslo 40522 sa vzťahuje na konkrétnu pozíciu vo ventilnom bloku čerpadla AQ – nepredpokladajte, že rovnaká zátka pasuje do každého otvoru. Pri demontáži označte alebo nafotografujte polohy všetkých zátok a objednávajte náhrady podľa čísel z demontovaných dielov.

Ako skontrolovať sedlo ventilu po vybraní zátky – diskvalifikuje poškodené sedlo výmenu samotnej súpravy?|Po vybraní zátky prezrite sedlo guličky v bočnom svetle. Sedlo by malo byť hladké a pravidelné – bez rýh, bodovej korózie ani stôp erózie v mieste styku s guličkou. Poškodené sedlo sa s novou guličkou neuzavrie tesne ani pri funkčnej pružine. Ľahké vápencové usadeniny možno pred montážou odstrániť odvápňovacím prostriedkom. Pri viditeľnom mechanickom poškodení sedla výmena samotnej súpravy 40522 tesnosť neobnoví – je potrebná oprava alebo výmena ventilného bloku.

[/faq]
