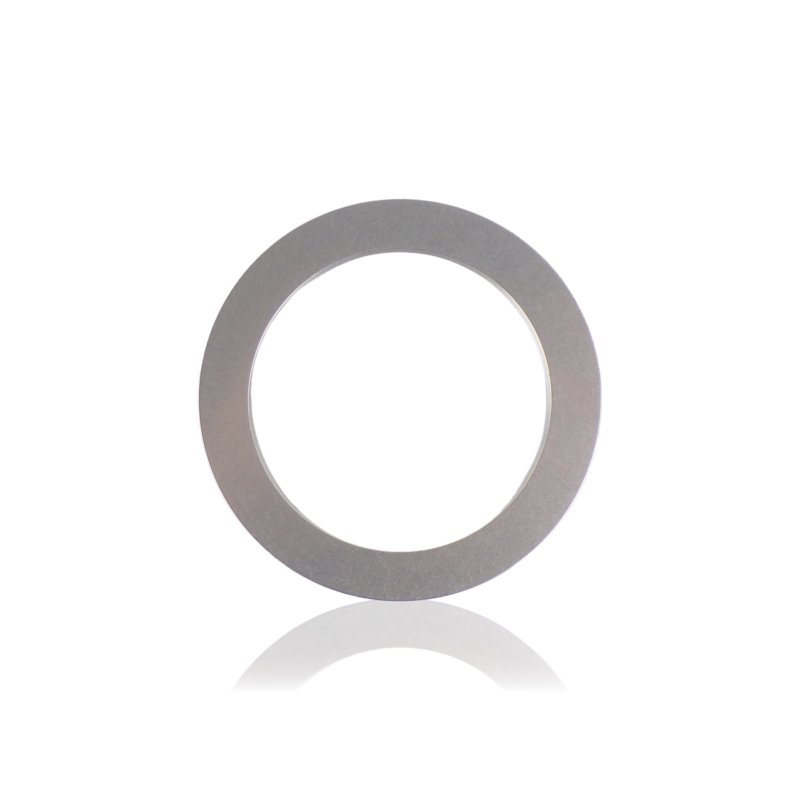

Podložka vačky 62x85x4,75mm

V pohonnom systéme čerpadla prenáša vačka rotačný pohyb hriadeľa na priamočiary pohyb piestov. Podložka 40039 pracuje ako distančný a oporný prvok vačky – udržiava jej správnu osovú polohu a zachytáva pozdĺžne sily vznikajúce počas prevádzky čerpadla.

Použitie

Podložka sa montuje do uzla pohonnej vačky čerpadla. Vnútorný priemer 62mm určuje pasovanie na hriadeli alebo sedlo a hrúbka 4,75mm rozhoduje o osovom odstupe vačky v kryte. Prvok spolupracuje priamo s vačkou a susednými prvkami pohonu – jeho stav ovplyvňuje rovnomernosť pohybu piestov a životnosť celého uzla.

Príznaky – kedy vymeniť

• Osová vôľa vačky – citeľný pozdĺžny pohyb pri pokuse o ručné posunutie vačky po demontáži.
• Hádzanie vačky počas prevádzky – nerovnomerný pohyb piestov alebo výrazné vibrácie čerpadla.
• Viditeľné opotrebovanie alebo jamky na oporovom povrchu podložky.
• Deformovaná geometria – podložka neleží rovnomerne alebo má zmenenú hrúbku v miestach kontaktu.
• Hluk alebo klepanie z pohonného uzla pri správnej hladine oleja a funkčných ložiskách.

Ako vybrať správny diel

Výber je založený na troch rozmeroch súčasne: vnútorný priemer 62mm, vonkajší priemer 85mm a hrúbka 4,75mm. Odchýlka hrúbky má priamy vplyv na osovú vôľu vačky – príliš tenká podložka vnesie vôľu, príliš hrubá môže znemožniť správnu montáž uzla. Pri výmene porovnajte novú podložku s demontovanou, pričom venujte pozornosť rovnomernosti hrúbky a stavu oporových plôch. Referenčné číslo 40039 je najspoľahlivejším základom pre objednanie správneho variantu.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v tlakových umývačkách Kranzle vybavených čerpadlom s vačkovým pohonným systémom uvedených rozmerov sedla. Presná kompatibilita s modelom závisí od verzie čerpadla – overujte podľa referenčného čísla 40039 alebo servisného schémy.

[faq]

Je hrúbka podložky 4,75mm kritická, alebo sú prípustné odchýlky?|Hrúbka má priamy vplyv na osovú vôľu vačky. Rozmer 4,75mm je konštrukčná hodnota – podložka inej hrúbky zmení osový odstup a môže vniesť vôľu alebo nadmerné napätie do pohonného uzla. Vo vačkových systémoch sa osová vôľa prejavuje nerovnomernou prácou piestov, preto hrúbku nie je vhodné považovať za orientačnú hodnotu.

Prejavuje sa opotrebovanie podložky vždy osovou vôľou, alebo môžu existovať iné príznaky?|Nie vždy. Rovnomerné opotrebovanie po celom povrchu znižuje hrúbku podložky a vnáša osovú vôľu. Nerovnomerné opotrebovanie – jamky alebo miestne vydrenie – však môže spôsobovať hádzanie vačky bez zreteľne merateľnej pozdĺžnej vôle. Pri diagnostike sa oplatí skontrolovať osovú vôľu aj rovnomernosť oporového povrchu podložky po demontáži.

Je potrebné pri výmene podložky vačky súčasne vymieňať aj iné prvky pohonného uzla?|Závisí od stavu uzla. Ak podložka vykazuje výrazné opotrebovanie, oplatí sa pri tej príležitosti skontrolovať vačku, ložiská a olejové tesnenia – tieto prvky pracujú spoločne a ich opotrebovanie prebieha často paralelne. Výmena samotnej podložky má zmysel vtedy, keď sú ostatné prvky v dobrom stave a zdrojom problému je výlučne podložka.

Čo môže spôsobovať zrýchlené opotrebovanie podložky vačky?|Predovšetkým nesprávna hladina alebo stav oleja v pohonnej komore – nedostatočné mazanie zvyšuje trenie na oporových plochách. Druhým faktorom je znečistený olej s kovovými časticami, ktorý pôsobí abrazívne. Prevádzka umývačky s poškodeným ložiskom tiež urýchľuje opotrebovanie podložky v dôsledku nerovnomerného zaťaženia oporovej plochy.

Možno podložku 40039 nahradiť podložkou s rovnakým vnútorným a vonkajším priemerom, ale inou hrúbkou?|Neodporúča sa to. Vnútorný a vonkajší priemer určujú pasovanie a oporovú plochu, ale práve hrúbka 4,75mm stanovuje osovú vôľu vačky v kryte. Použitie podložky inej hrúbky zmení geometriu pohonného uzla a môže mať za následok nesprávnu prevádzku čerpadla alebo zrýchlené poruchy susedných prvkov.

[/faq]
