Podložka pod piestovú pružinu

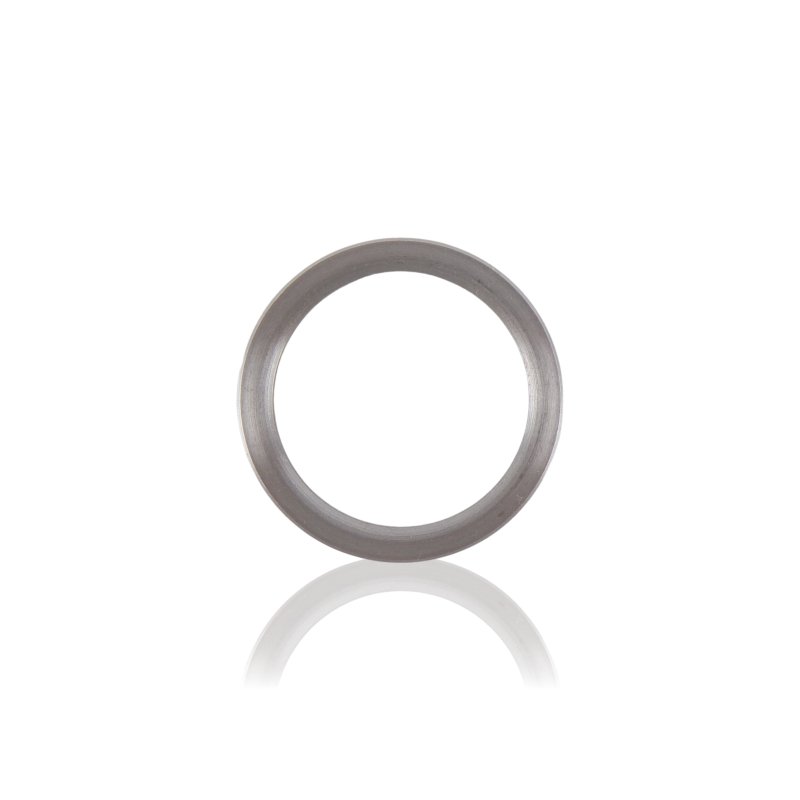

Podložka 40513 s priemerom 32mm, vyrobená z nehrdzavejúcej ocele, je prvým dielom od strany valca v piestovej pružinovej sústave čerpadla vysokotlakovej umývačky Kranzle. Poradie montáže v cylindri je nasledovné: podložka 40513 sa opiera o dno sedla valca, na nej sedí piestová pružina, na pružine prítlačný kotúč a celok pritláča piest zaistený poistným krúžkom. Podložka tvorí pevné, tvrdé sedlo pre dolný závit pružiny – na strane, ktorá sa pri práci piestu nepohybuje.

Použitie

Podložka je pevne usadená v sedle valca hlavy čerpadla. Jej úlohou je rovnomerne preniesť zaťaženie dolného závitu pružiny na povrch sedla valca – bez koncentrácie napätia v jednom bode, ktoré by sa mohlo časom vryť do materiálu hlavy. Priemer 32mm pri vonkajšom priemere závitov pružiny 36mm znamená, že podložka centrálne vedie dolnú časť pružiny v sedle. Nehrdzavejúca oceľ je tu konštrukčne opodstatnená: podložka je prvá, ktorá prichádza do kontaktu s pracovnou vodou pri netesnosti piestových tesnení – bežná oceľ na tomto mieste koroduje a môže sa zadreť v sedle.

Príznaky – kedy vymeniť

• Viditeľná korózia alebo bodová korózia na povrchu napriek nehrdzavejúcemu materiálu – pri prevádzke vo vode s veľmi vysokou tvrdosťou alebo pri používaní agresívnych čistiacich prostriedkov.
• Podložka zadretá v sedle valca – nedá sa vybrať bez násilného pôsobenia, čo poukazuje na koróziu v mieste styku s materiálom hlavy.
• Deformácia alebo vtlačenina na povrchu od dolného závitu pružiny – príznak koncentrácie tlaku pri nesprávnom usadení alebo dlhodobej prevádzke.
• Podložka uvoľnená v sedle – pružina nie je vycentrovaná a pracuje pod uhlom, čo urýchľuje nerovnomerné opotrebovanie piestových tesnení a prítlačného kotúča.

Ako vybrať správny diel

Základnými parametrami výberu sú priemer 32mm a referenčné číslo 40513. Podložka 40513 vyzerá podobne ako prítlačné kotúče 40454 (18mm) a 40510 (20mm), ale má výrazne väčší priemer a plní inú funkciu – sedí na strane valca ako nepohyblivý prvok, zatiaľ čo prítlačný kotúč sedí na strane piestu a pohybuje sa s ním pri každom zdvihu. Zámena týchto prvkov pri montáži spôsobí nesprávne usadenie pružiny a asymetrický chod piestu.

Pri výmene podložky súčasne zhodnoťte stav piestovej pružiny a prítlačného kotúča – všetky tri diely pracujú spoločne v rovnakom poradí a opotrebúvajú sa podobným tempom. Pri otvorenej hlave je výmena celej súpravy praktickejšia ako návrat k čerpadlu o niekoľko mesiacov neskôr.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Funguje ako oporné sedlo piestovej pružiny. Väzbu na konkrétny variant pružiny overujte na demontovanom čerpadle. Presný rozsah kompatibility overujte podľa referenčného čísla 40513 a priemeru 32mm.

[faq]

Kde presne v piestovej sústave sedí podložka 40513 – na ktorej strane pružiny?|Podložka 40513 sedí na strane valca – ako prvá v poradí, priamo v sedle valca hlavy čerpadla. Na nej sa opiera piestová pružina, na pružine prítlačný kotúč pri pieste a celok uzatvára piest s poistným krúžkom. Podložka je nepohyblivý prvok – pri práci piestu sa nepohybuje. Prítlačný kotúč na druhej strane pružiny sa pohybuje spolu s piestom pri každom zdvihu.

Aké sú následky zámeny podložky s prítlačným kotúčom pri montáži?|Prítlačný kotúč má priemer 18mm alebo 20mm – výrazne menší ako podložka 32mm. Namontovanie prítlačného kotúča na dno sedla valca namiesto podložky poskytne príliš malú opernú plochu pre dolný závit pružiny a môže spôsobiť vrynutie závitu do materiálu hlavy. V opačnom smere – podložku 32mm nie je možné namontovať na strane piestu, pretože sa nezmestí do vedenia. Rozdiel 32mm vs 18mm/20mm je viditeľný voľným okom, ale pri znečistených alebo podobne vyzerajúcich dieloch vždy merajte posuvným meradlom.

Prečo je podložka z nehrdzavejúcej ocele?|Podložka sedí najhlbšie v sedle valca a ako prvá prichádza do kontaktu s pracovnou vodou pri netesnosti piestových tesnení. Bežná oceľ na tomto mieste koroduje a zadrela by sa v sedle. Nehrdzavejúca oceľ oba problémy eliminuje. Prítlačný kotúč na strane piestu pracuje v inom prostredí – odtiaľ rozdiel materiálov v rovnakom montážnom poradí.

Ako vybrať podložku zadretú v sedle valca bez poškodenia hlavy?|Nepáčte hranu ostrým nástrojom pozdĺž steny sedla – riskujete poškriabanie tesniacej plochy. Namočte miesto styku penetračným prostriedkom a počkajte niekoľko minút. Pri hliníkovej hlave použite prostriedok bezpečný pre hliník. Podložku z nehrdzavejúcej ocele možno vybrať malým magnetom priloženým centrálne – podložka je plochá a magnet drží dobre, ak korózia nie je extrémna. Po vybraní očistite sedlo valca od usadenín.
