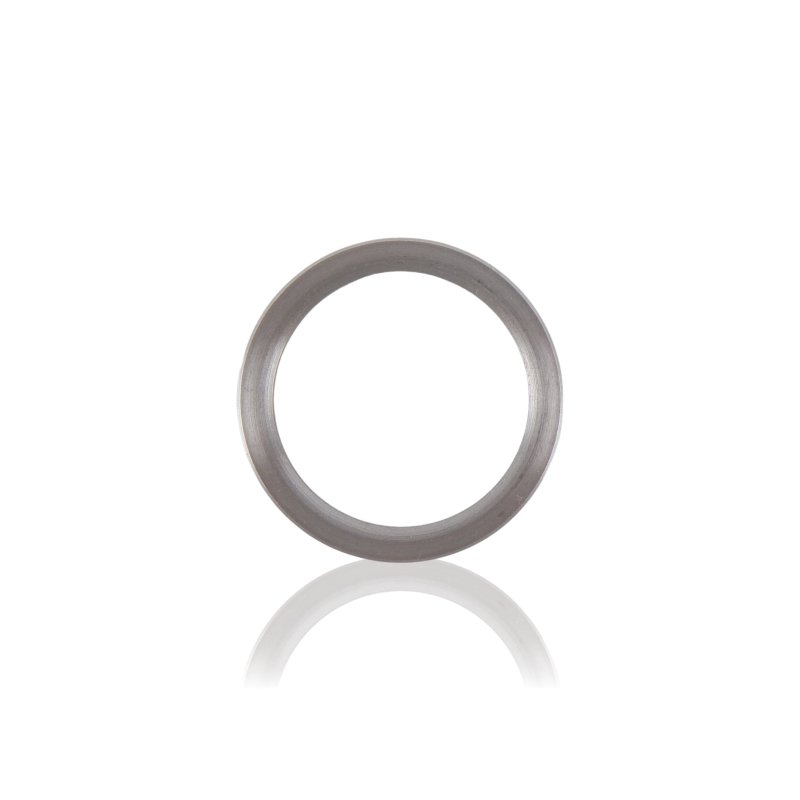

Podkładka 40513 o średnicy 32mm wykonana ze stali nierdzewnej to pierwszy element od strony cylindra w układzie sprężynowym tłoka pompy myjki ciśnieniowej Kranzle. Sekwencja montażu w cylindrze wygląda następująco: podkładka 40513 opiera się o dno gniazda cylindra, na niej siedzi sprężyna tłoka, na sprężynie tarcza dociskowa, a całość dociska tłok zabezpieczony pierścieniem ustalającym. Podkładka tworzy więc stałe, twarde gniazdo dla dolnego zwoju sprężyny – po stronie, która nie porusza się przy pracy tłoka.
Podkładka osadzona jest nieruchomo w gnieździe cylindra głowicy pompy. Jej zadanie to równomierne przeniesienie nacisku dolnego zwoju sprężyny na powierzchnię gniazda cylindra – bez koncentracji naprężeń w jednym punkcie, które mogłyby z czasem wgryźć się w materiał głowicy. Średnica 32mm przy zewnętrznej średnicy zwojów sprężyny 36mm oznacza, że podkładka centralnie prowadzi dolną część sprężyny w gnieździe. Stal nierdzewna jest tu uzasadniona konstrukcyjnie: podkładka jako pierwsza ma kontakt z wodą roboczą przy nieszczelności uszczelek tłokowych – zwykła stal w tym miejscu koroduje i może zatrzeć się w gnieździe.
Podstawowy parametr doboru to średnica 32mm i numer referencyjny 40513. Podkładka 40513 wygląda podobnie do tarcz dociskowych 40454 (18mm) i 40510 (20mm), ale ma wyraźnie większą średnicę i pełni inną funkcję – siedzi po stronie cylindra jako element nieruchomy, podczas gdy tarcza dociskowa siedzi po stronie tłoka i porusza się razem z nim przy każdym skoku. Pomylenie tych elementów przy montażu da nieprawidłowe osadzenie sprężyny i asymetryczną pracę tłoka.
Przy wymianie podkładki oceń jednocześnie stan sprężyny tłoka i tarczy dociskowej – wszystkie trzy elementy pracują razem w tej samej sekwencji i zużywają się w zbliżonym tempie. Przy otwartej głowicy wymiana kompletu jest praktyczniejsza niż powrót za kilka miesięcy.
Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle. Pracuje jako gniazdo oporowe sprężyny tłoka. Powiązanie z konkretnym wariantem sprężyny weryfikuj na demontowanej pompie. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40513 i średnicy 32mm.
Gdzie dokładnie w układzie tłokowym siedzi podkładka 40513 – po której stronie sprężyny?|Podkładka 40513 siedzi po stronie cylindra – jako pierwsza w sekwencji, bezpośrednio w gnieździe cylindra głowicy. Na niej opiera się sprężyna tłoka, na sprężynie tarcza dociskowa przy tłoku, a całość zamyka tłok z pierścieniem ustalającym. Podkładka jest elementem nieruchomym – nie porusza się przy pracy tłoka. Tarcza dociskowa po drugiej stronie sprężyny porusza się razem z tłokiem przy każdym skoku.
Czym grozi pomylenie podkładki z tarczą dociskową przy montażu?|Tarcza dociskowa ma średnicę 18mm lub 20mm – jest wyraźnie mniejsza niż podkładka 32mm. Zamontowanie tarczy dociskowej na dnie gniazda cylindra zamiast podkładki da za małą powierzchnię oporową dla dolnego zwoju sprężyny i może spowodować wbijanie się zwoju w materiał głowicy. W drugą stronę – podkładki 32mm nie da się zamontować po stronie tłoka, bo nie zmieści się w prowadzeniu. Różnicę 32mm vs 18mm/20mm widać gołym okiem, ale przy brudnych lub podobnie wyglądających elementach zawsze mierz suwmiarką.
Dlaczego podkładka jest ze stali nierdzewnej?|Podkładka siedzi najgłębiej w gnieździe cylindra i jako pierwsza ma kontakt z wodą roboczą przy nieszczelności uszczelek tłokowych. Zwykła stal w tym miejscu koroduje i zatarłaby się w gnieździe. Stal nierdzewna eliminuje oba problemy. Tarcza dociskowa po stronie tłoka pracuje w innym środowisku – stąd różnica materiałów w tej samej sekwencji montażowej.
Jak wyjąć podkładkę zatartą w gnieździe cylindra bez uszkodzenia głowicy?|Nie podważaj krawędzi ostrym narzędziem wzdłuż ściany gniazda – ryzykujesz zarysowanie powierzchni uszczelniającej. Namocz miejsce styku środkiem penetrującym i odczekaj kilkanaście minut. Przy głowicy aluminiowej użyj środka bezpiecznego dla aluminium. Podkładkę ze stali nierdzewnej można wyciągnąć małym magnesem przyklejonym centralnie – tarcza jest płaska i magnes trzyma dobrze, jeśli korozja nie jest ekstremalna. Po wyjęciu oczyść gniazdo cylindra z osadów
[/faq]
Model Urządzenia
Bully 980 TST
Model Urządzenia
WS 1000 TS
Model Urządzenia
Quadro 1000 TS
Model Urządzenia
W 11/135
Model Urządzenia
WS 1200 TS
Model Urządzenia
Quadro 1200 TS
Model Urządzenia
W 13/230
Model Urządzenia
Therm 895 ST
Model Urządzenia
Primus 1000 TST
Model Urządzenia
W 15/200
Model Urządzenia
Therm 1165 ST
Model Urządzenia
Primus 1000 TS AT
Model Urządzenia
W 19/160
Model Urządzenia
Therm 891 E-ST 48
Model Urządzenia
Primus 1200 TST
Model Urządzenia
Quadro 1500 TS
Model Urządzenia
D 26/250 TST
Model Urządzenia
Primus 1200 TS AT
Model Urządzenia
Quadro 1500 TST
Model Urządzenia
D 30/180 TST
Model Urządzenia
Profi-Jet B 16/220
Model Urządzenia
WS 800 TS
Model Urządzenia
Profi-Jet B 16/220 T
Model Urządzenia
Bully 1180 T
Model Urządzenia
Profi-Jet B 20/200
Model Urządzenia
Bully 1180 TST
Model Urządzenia
Profi-Jet B 20/200 T
Model Urządzenia
Therm 890
Model Urządzenia
Quadro 1000 TST
Model Urządzenia
Profi-Jet B 16/250
Model Urządzenia
Therm 1160
Model Urządzenia
Quadro 1200 TST
Model Urządzenia
Bully 1000
Model Urządzenia
Therm 1525-1
Model Urządzenia
Therm 895-1
Model Urządzenia
Bully 1200
Model Urządzenia
Profi-Jet B 230 T
Model Urządzenia
Therm 1165-1
Model Urządzenia
Therm 895
Model Urządzenia
Profi-Jet B 240 T
Model Urządzenia
Quadro 800 TST
Model Urządzenia
Therm 1165
Model Urządzenia
Profi-Jet B 270 T
Model Urządzenia
Profi-Jet B 16/250 T
Model Urządzenia
Bully 980 TS
