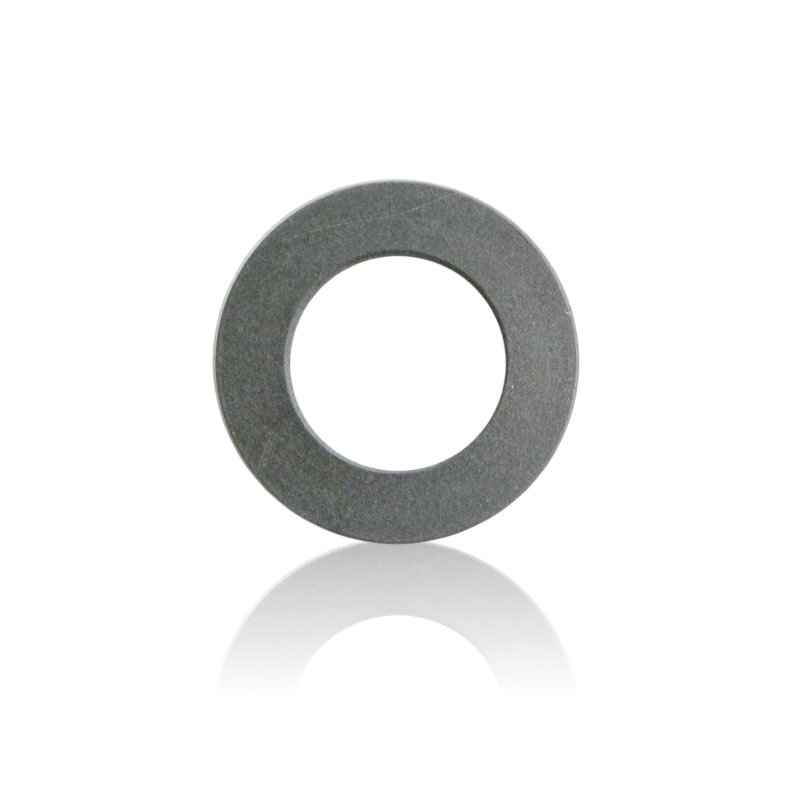

Podložkový krúžok 14×24×2mm

Podložkový krúžok 14×24×2 mm je montážna súčiastka používaná v podzostavách tlakových čističov. Jeho úlohou je rozložiť tlak, ustáliť polohu dielov alebo zabezpečiť správny odstup v spoji. V servise sa používa pri renováciách a opravách, keď je podložka opotrebovaná, deformovaná alebo je potrebná jej výmena po demontáži zostavy.

MPN / referencia: 41614
Rozmer: 14×24×2 mm
Referenčný rozmer: Ø 14 mm

POUŽITIE

Krúžok/podložka sa používa pri bežných servisných a montážnych prácach:

• nastavenie odstupu a polohy dielov v podzostave,
• rozloženie prítlaku v axiálnych alebo skrutkových spojoch,
• ochrana styčných plôch pred bodovým zaťažením,
• výmena opotrebovanej podložky pri regenerácii čerpadla alebo príslušenstva,
• obnovenie správnej montáže po rozobratí zostavy.

PRÍZNAKY - KEDY SA OPLATÍ VYMENIŤ

Výmenu podložky zvážte, ak sa objaví:

• deformácia, vybehanie alebo opotrebenie povrchu podložky,
• vôľa v spoji v dôsledku úbytku hrúbky,
• nerovnomerný prítlak alebo stopy „vrypov“ na styčnej ploche,
• korózia alebo mechanické poškodenie po demontáži,
• problémy so správnym nastavením dielov po zložení podzostavy.

AKO VYBRAŤ SPRÁVNY PRVOK

Výber musí byť presný:

• overte rozmer 14×24×2 mm (vnútorný priemer, vonkajší priemer a hrúbku),
• potvrďte číslo výrobcu: MPN 41614,
• porovnajte s dielom z demontáže: hrúbka 2 mm a priemery,
• potvrďte použitie v konkrétnom montážnom bode.

Pri dištančných prvkoch je hrúbka kľúčová - aj malý rozdiel môže zmeniť uloženie alebo prítlak.

KOMPATIBILITA

Podložkový krúžok vyberajte podľa MPN 41614 a rozmeru 14×24×2 mm, podľa servisnej dokumentácie alebo porovnaním s dielom z demontáže. Parameter Ø 14 mm berte ako orientačný vnútorný priemer, no o kompatibilite rozhoduje kompletný rozmer a číslo dielu.

[faq]

Plní podložka 14×24×2 úlohu dištancie, alebo len chráni povrch?|Závisí od miesta montáže. V mnohých podzostavách táto podložka zároveň nastavuje odstup (hrúbka 2 mm) a rozkladá prítlak, čím chráni styčné plochy.

Prečo sa neoplatí nahradiť ju podložkou „takmer rovnakou“?|Pretože rozdiel v hrúbke alebo priemere môže zmeniť uloženie dielov, prítlak a fungovanie tesnení alebo vedení v podzostave. Najbezpečnejšie je držať sa MPN 41614.

Ako zistím, či problém v podzostave spôsobuje opotrebovaná podložka?|Typické signály sú vôľa po zložení, nerovnomerný prítlak alebo stopy opotrebenia na styčných plochách. V servise sa podložka posúdi po demontáži a porovná s novou.

Môže takáto podložka ovplyvniť tesnosť systému?|Nepriamo áno - ak zabezpečuje odstup alebo prítlak dielov, jej opotrebenie môže zmeniť polohu spolupracujúcich častí a zhoršiť podmienky práce tesnení.

Čo skontrolovať pri montáži novej podložky?|Čistotu styčných plôch, absenciu otrepov a správne uloženie podložky v sedle. Po zložení je vhodné skontrolovať, či podzostava nemá vôľu a pracuje stabilne.

[/faq]
