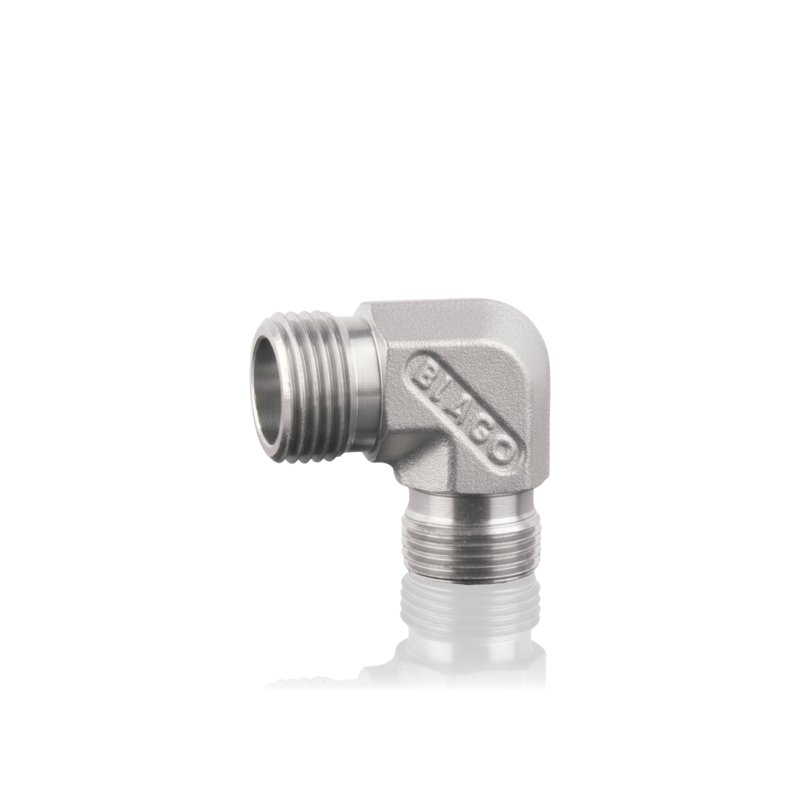

Koleno Ermeto 12mmx12mm M18x1,5

Kovové koleno spájajúce dva úseky potrubia s koncovkami Ermeto (DIN 2353) 12mm, závit M18x1,5 na oboch stranách. Montované na výstupe čerpadla v rámci ventilového bloku.

Použitie

Koleno sa spája s výstupným dielom čerpadla (Ausgangsteil Pumpe R1/4" x 12) prostredníctvom krúžku Usit a mení smer potrubia vychádzajúceho z čerpadla smerom k ďalšej vysokotlakovej inštalácii.

Príznaky – kedy vymeniť

• Viditeľný únik v mieste závitu M18x1,5 napriek správne dotiahnutej matici Ermeto spojky.
• Závit kolena je opotrebovaný alebo poškodený a matica spojky sa nedá dotiahnuť na doraz.
• Teleso kolena je prasknuté alebo skorodované.
• Pokles pracovného tlaku pri prevádzke čističa, bez iných viditeľných príčin na výstupe čerpadla.

Ako vybrať správny diel

Základom výberu je referenčné číslo 42630 a zhoda spojky Ermeto 12mm so závitom M18x1,5 na oboch stranách – oplatí sa porovnať s demontovaným kolenom z hľadiska uhla ohybu a dĺžky ramien.

Pri výmene skontrolujte stav krúžku Usit (pol. 38) medzi výstupným dielom čerpadla a kolenom – ak je deformovaný alebo poškodený, samotné koleno nezabezpečí tesnosť spojenia.

Kompatibilita

quadro 800 TST, quadro 1000 TST, quadro 1200 TST – výstup čerpadla vo ventilovom bloku pre tieto modely.

[faq]

Líši sa spojka Ermeto 12mm na tomto kolene od štandardnej hydraulickej spojky 12L používanej mimo obchodu?|Rozmer a závit M18x1,5 zodpovedajú štandardu DIN 2353 pre rúrku 12mm, takže kompatibilné objímkové spojky od iných výrobcov by mali pasovať, pokiaľ majú rovnaký profil zvieracieho krúžku.

Treba pri montáži vymeniť krúžok Usit medzi výstupným dielom čerpadla a kolenom?|Ak krúžok nie je deformovaný ani prasknutý, môže sa použiť znova. Pri pochybnostiach o tesnosti je lepšie vymeniť ho spolu s kolenom, aby sa netesnosť nemusela hľadať dvakrát.

Vyžaduje doťahovanie matice spojky Ermeto konkrétny moment, alebo stačí doťahovať „od oka"?|Doťahovanie od oka na doraz, bez nadmernej sily, je pri bežnom servise postačujúce – príliš silné doťahovanie kľúčom môže deformovať zvierací krúžok a spôsobiť únik namiesto jeho odstránenia.

[/faq]
