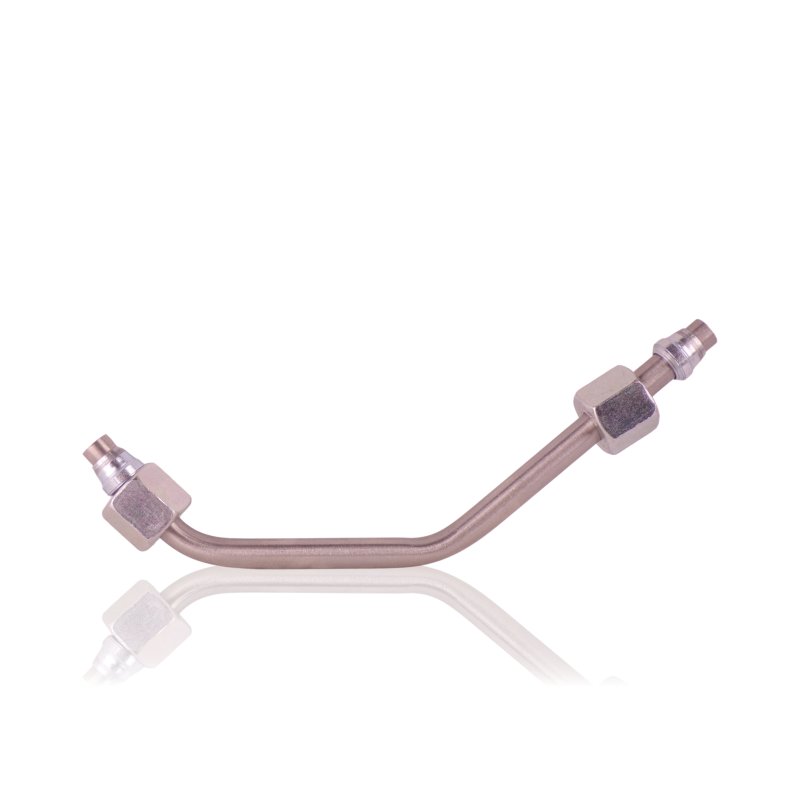

Rúrka spájajúca čerpadlo s bubnom

Kovová rúrka s koncovkami Ermeto, vedúca tlakovú vodu z čerpadla/ventilového bloku do bubna na hadicu.

Použitie

Rúrka odvádza vodu pod vysokým tlakom z ventilového bloku čerpadla k vodiacemu hriadeľu vody (Welle Wasserführung) v osi bubna na hadicu. Vďaka koncovkám Ermeto zabezpečuje tesné, rozoberateľné spojenie umožňujúce demontáž pri servise bubna.

Príznaky – kedy vymeniť

• Únik vody v mieste koncovky Ermeto, napriek správne dotiahnutej matici spojky.
• Viditeľné prasknutie, preliačina alebo korózia telesa rúrky.
• Pokles tlaku pri práci z bubna, napriek funkčnému čerpadlu a funkčnej vysokotlakovej hadici.
• Stopy zatekania na kryte v okolí vedenia rúrky medzi čerpadlom a bubnom.

Ako vybrať správny diel

Základom výberu je referenčné číslo 43824 – rúrka je špecifická pre bubon na hadicu radu Profi a nie je zameniteľná s ekvivalentmi používanými v iných radoch (napr. quadro), napriek navonok podobnej konštrukcii bubna.

Pri výmene rúrky je vhodné skontrolovať aj stav vodiaceho hriadeľa vody (43.816) a tesnení Ermeto na oboch koncoch – netesnosť v tejto trase sa často týka viacerých prvkov naraz, nielen samotnej rúrky.

[faq]

Pasuje táto rúrka na bubon v čističoch quadro, keď teleso bubna vyzerá podobne?|Nie – napriek podobnej vonkajšej konštrukcii bubna má rúrka spájajúca čerpadlo s bubnom v rade quadro iné katalógové číslo než v rade Profi a nie je medzi nimi zameniteľná.

Vymenil som vodiaci hriadeľ vody (43816), ale únik pretrváva – môže byť príčinou táto rúrka?|Áno, je to možné – oba prvky pracujú v tej istej trase prietoku. Oplatí sa skontrolovať tesnosť spojov Ermeto na oboch koncoch rúrky nezávisle od stavu samotného hriadeľa.

Ako odlíšiť únik z tejto rúrky od úniku z vodného hriadeľa v osi bubna?|Oplatí sa osušiť okolie oboch prvkov a spustiť čistič pod tlakom – únik v mieste koncovky Ermeto poukazuje na rúrku, zatiaľ čo únik z okolia otočnej osi bubna poukazuje na vodný hriadeľ alebo jeho tesnenia.

[/faq]
