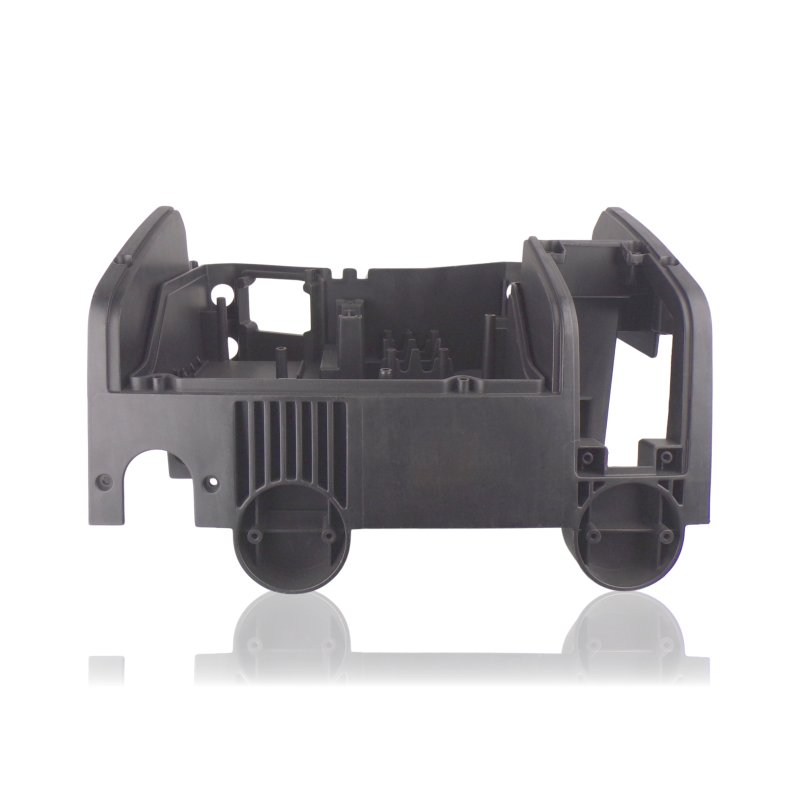

Rozvodná skrinka elektroniky Therm

Rozvodná skrinka elektroniky Therm 448071 sa nachádza v oblasti riadiaceho systému tlakového čističa Kranzle Therm. Vytvára priestor pre uloženie elektrických prvkov a pomáha udržať ich správne osadenie vo vnútri zariadenia.

POUŽITIE

Skrinka sa používa ako prvok krytu a uchytenia elektroniky v tlakových čističoch série Therm. Jej úlohou je usporiadať elektrickú časť, chrániť riadiace prvky pred náhodným kontaktom a zabezpečiť správne vedenie vodičov a komponentov v rámci krytu.

V servisnej praxi sa skrinka najčastejšie vymieňa po mechanickom poškodení, prasknutí, vylomení miest uchytenia alebo vtedy, keď predchádzajúca oprava zanechala kryt elektroniky v nekompletnom stave. Pri tomto dieli sú dôležité body priskrutkovania, spôsob zatvárania a prispôsobenie k prvkom umiestneným vo vnútri skrinky.

PRÍZNAKY – KEDY JE VHODNÁ VÝMENA

Výmena rozvodnej skrinky môže byť potrebná, ak sa objavia:

• praskliny krytu skrinky,
• vylomené alebo poškodené miesta uchytenia,
• nemožnosť stabilne priskrutkovať prvok,
• nedovieranie krytu alebo nesprávne uloženie skrinky v zabudovanom priestore,
• poškodenie po predchádzajúcej demontáži, náraze alebo príliš silnom dotiahnutí,
• neusporiadané uloženie elektrických prvkov spôsobené poškodeným krytom.

Povrchové stopy používania nie sú dostatočným dôvodom na výmenu. Dôležité sú poškodenia, ktoré ovplyvňujú uchytenie, zatvorenie, kompletnosť skrinky alebo správne uloženie elektroniky.

AKO VYBRAŤ SPRÁVNY DIEL

Výber skrinky treba založiť na referenčnom čísle 448071 a kompatibilite s rozložením elektroniky v zariadení Therm. Pri výmene je vhodné porovnať demontovaný diel s novým: tvar krytu, rozmiestnenie otvorov, body uchytenia, spôsob zatvárania a miesto vedenia vodičov.

Pri prvkoch elektrického krytu sú dôležité aj malé konštrukčné rozdiely. Samotný všeobecný názov „rozvodná skrinka“ nestačí, ak sa v zariadení používali rôzne varianty krytu elektroniky. Číslo 448071 je najdôležitejším identifikačným bodom tejto časti.

KOMPATIBILITA

Rozvodná skrinka elektroniky 448071 je určená pre tlakové čističe Kranzle Therm. Pasuje do zostavy, v ktorej sa používa kryt elektroniky zodpovedajúci tejto referencii.

Pri montáži je dôležitá zhoda bodov uchytenia, obrysu skrinky a vedenia vodičov voči elektrickým prvkom nachádzajúcim sa v zariadení.

[faq]

Obsahuje skrinka 448071 riadiacu elektroniku?|Nie. Ide o rozvodnú skrinku, teda prvok krytu pre elektroniku. Nenahrádza riadiace moduly, vodiče ani iné elektrické komponenty.

Čo skontrolovať, ak sa skrinka po montáži nedá zatvoriť?|Najskôr je vhodné skontrolovať vedenie vodičov a uloženie prvkov vo vnútri skrinky. Vodič vedený príliš vysoko alebo pod nesprávnym uhlom môže brániť správnemu zatvoreniu aj pri správnom dieli.

Má poškodené uchytenie skrinky servisný význam?|Áno. Vylomený držiak, prasknutý bod priskrutkovania alebo poškodený otvor môžu spôsobovať nestabilné osadenie skrinky. V elektrickej časti je dôležité, aby sa prvok nepohyboval vo vnútri krytu.

Prečo porovnať starú skrinku s novou pred montážou?|Porovnanie umožňuje skontrolovať rozstup otvorov, tvar krytu a miesta vedenia vodičov. Znižuje to riziko problémov pri skladaní elektrickej časti po oprave.

Kedy problém spôsobuje skrinka a kedy prvky vo vnútri?|Ak je skrinka prasknutá, nedrží v uchytení alebo sa nedá zatvoriť napriek správne uloženým vodičom, problém sa týka krytu. Ak je kryt celý, ale zatvorenie blokuje vodič, konektor alebo nesprávne uložený modul, najskôr treba usporiadať vnútorné prvky.

[/faq]
