Skrutka M8x30

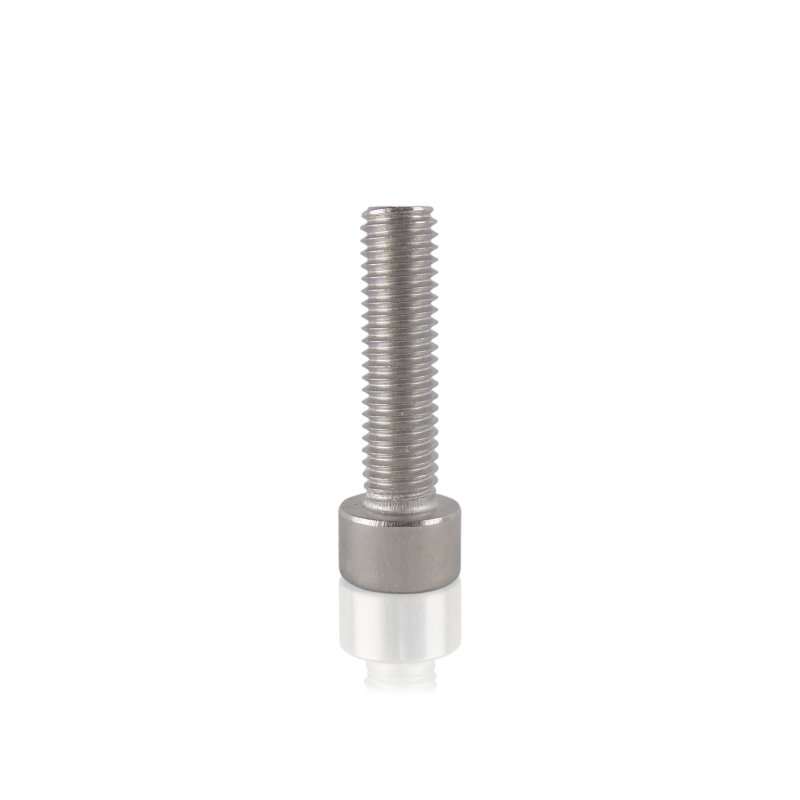

Skrutka 410363 je imbusová skrutka M8x30 z nehrdzavejúcej ocele A2 podľa DIN 912. Valcová hlava so šesťhrannou jamkou umožňuje montáž na miestach s obmedzeným prístupom, kde kľúč plochý alebo nástrčný sa pri plnej otáčke nezmestí. Materiál A2 (kyselinovzdorná nehrdzavejúca oceľ, ekvivalent AISI 304) zabezpečuje odolnosť voči korózii v prostredí vysokotlakovej umývačky – pri stálom kontakte s pracovnou vodou, vlhkosťou a čistiacimi prostriedkami.

Príznaky – kedy vymeniť

• Poškodená alebo zaoblená šesťhranná jamka v hlave – imbusový kľúč sa otáča bez záchytu, odskrutkovanie ani doskrutkovanie nie je možné.
• Mechanické poškodenie závitu – skrutka nevchádza plynule alebo vykazuje vôľu po utiahnutí na menovitý moment.
• Zadretie závitu pri dlhodobom kontakte s uhlíkovou oceľou vo vlhkom prostredí – galvanický efekt pri zmiešaných materiáloch.
• Prasknutie alebo deformácia drieku – najmä pri spojoch vystavených vibráciám motora alebo čerpadla.

Ako vybrať správny diel

Tri parametre musia súčasne súhlasiť: závit M8, dĺžka 30mm a materiál A2. Dĺžka skrutky podľa DIN 912 sa meria od spodnej hrany hlavy po koniec drieku – nezahŕňa hlavu. Valcová hlava M8 DIN 912 má štandardnú výšku 8mm – ak meriate celkovú dĺžku vrátane hlavy a vychádza cca 38mm, driek má 30mm a skrutka je správna.

Najčastejšia chyba v tejto rodine: objednanie M8x55 (410172) namiesto M8x30 (410363) alebo naopak, pretože oba majú identický závit, materiál a normu. Pred objednaním vždy zmerajte dĺžku drieku demontovanej skrutky – nepredpokladajte dĺžku podľa obalu alebo názvu dodávateľa.

Materiál A2 nie je zameniteľný za bežnú pozinkovanú uhlíkovú oceľ – na miestach so stálym kontaktom s vodou zachovajte rovnaký materiál pri výmene.

Kompatibilita

Spojovací diel pre vysokotlakové umývačky Kranzle. Rozsah použitia overujte podľa referenčného čísla 410363 a rozmerov M8x30 DIN 912 A2.

[faq]

Čím sa skrutka M8x30 (410363) líši od M8x55 (410172) a ako zabrániť ich zámene pri objednávaní?|Jediným rozdielom je dĺžka drieku – 30mm vs 55mm. Závit M8, materiál A2 a norma DIN 912 sú identické. Pri online objednávaní sa môžu obe čísla objaviť vedľa seba vo výsledkoch vyhľadávania „skrutka M8 DIN 912 A2 Kranzle". Pred pridaním do košíka vždy skontrolujte dĺžku v názve produktu. Pri demontáži zmerajte posuvným meradlom dĺžku drieku – od spodnej hrany hlavy po koniec závitu – a objednajte rovnaký rozmer. Objednanie skrutky o 25mm dlhšej, ako je sedlo, môže znemožniť správnu montáž alebo poškodiť diely na druhej strane spoja.

Aké riziká hrozia pri montáži príliš dlhej skrutky (M8x55) na miesto určené pre M8x30?|Pri priechodnom závitovom otvore príliš dlhá skrutka vyčnieva na druhej strane a môže kolidovať so susednými dielmi – telesom čerpadla, motorom alebo príslušenstvom. Pri slepom otvore (závitovanom len do určitej hĺbky) skrutka narazí na dno otvoru skôr, ako príruby hlavy pritlačí montovaný diel – spoj nebude plne utiahnutý a diel bude voľný. V oboch prípadoch hrozí pri vibráciách motora nedostatočne utiahnutý spoj uvoľnením montovaného dielu.

Ako správne zmerať hĺbku závitového otvoru, aby sa potvrdilo, že skrutka 30mm je správna a nie 55mm?|Zmerajte hĺbku otvoru meradlom hĺbky alebo jednoduchým oceľovým prútom so značkou hĺbky. Z využiteľnej hĺbky závitu (hĺbka otvoru mínus vôľa na dne pri slepom otvore) získate maximálnu dĺžku drieku skrutky. Pre M8 v hliníku je minimálna hĺbka závitu pre spoľahlivé spojenie cca 12–16mm (1,5–2× priemer závitu) – skrutka 30mm poskytuje dostatočný záber pri menších hĺbkach. Skrutka 55mm by vyžadovala sedlo s aspoň 55mm využiteľnej hĺbky – čo je pri typických dieloch telesa umývačiek zriedkavé.

Je uťahovací moment skrutky M8x30 A2 rovnaký ako M8x55 A2 rovnakého materiálu?|Nominálny uťahovací moment vyplýva z triedy pevnosti materiálu a priemeru závitu – pre skrutky A2 M8 je rovnaký bez ohľadu na dĺžku drieku. Praktický rozdiel nastáva pri krátkych skrutkách v hlbokých sedlách – imbusový kľúč musí mať dostatočnú dĺžku pracovného ramena, aby dosiahol na hlavu skrutky v zahĺbení. Pri M8x30 v zahĺbenej montážnej polohe kľúč s krátkym ramenom nemusí umožniť dosiahnutie plného momentu – používajte kľúč s dostatočným dosahom alebo guľôčkový kľúč na prácu pod uhlom.

[/faq]
