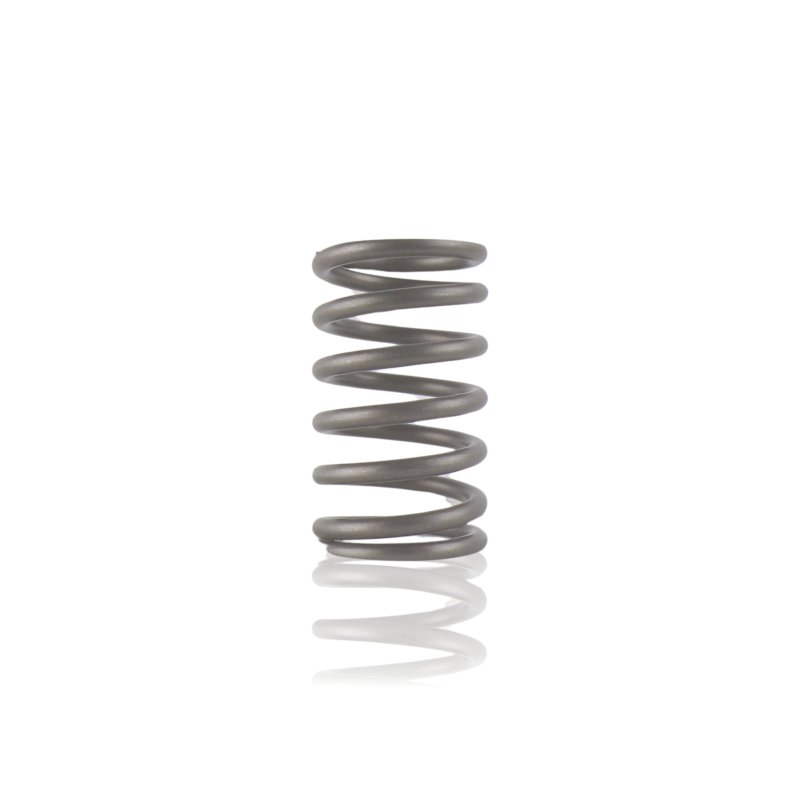

Piestová pružina 4,7x36x69mm

Pružina 40506 s rozmermi 4,7x36x69mm pracuje v piestovej sústave čerpadla vysokotlakovej umývačky Kranzle. Zabezpečuje návrat piestu do východiskovej polohy po každom pracovnom zdvihu. Rozmery: 4,7mm je priemer drôtu, 36mm je vonkajší priemer závitov, 69mm je voľná dĺžka bez zaťaženia.

Použitie

Pružina sa montuje do piestového valca čerpadla – pri pieste alebo v opierkovom sedadle vedenia piestu, v závislosti od konštrukcie hlavy. Pracuje nepretržite pri každej otáčke hriadeľa. Dlhšia voľná dĺžka (69mm) znamená väčší zdvih pružiny medzi roztiahnutou a pracovnou polohou – čo sa prejavuje silou návratu piestu prispôsobenou konkrétnej geometrii hlavy čerpadla.

Vymieňa sa počas servisu čerpadla – pri rozobratí hlavy, výmene piestových tesnení alebo po zistení tlakových nepravidelností nesúvisiacich s ventilmi ani tesneniami.

Príznaky – kedy vymeniť

• Nepravidelný pracovný tlak – rytmické pulzovanie úmerné otáčkam motora, nesúvisiace s ventilmi ani tesneniami.
• Pokles maximálneho tlaku bez zjavnej príčiny na strane ventilov, tesnení alebo trysiek.
• Voľná dĺžka kratšia ako 69mm pri meraní vybranej pružiny – únava materiálu bez viditeľných trhlín.
• Viditeľná deformácia závitov, prasknutie alebo nerovnomerný zdvih závitov pri prehliadke po demontáži.
• Rytmické klepanie z oblasti hlavy čerpadla – najmä pri studenom štarte a po vylúčení vôlí vo vačkovom uzle.

Ako vybrať správny diel

Výber musí byť založený na všetkých troch rozmeroch súčasne: drôt 4,7mm, vonkajší priemer 36mm, voľná dĺžka 69mm.

Pred objednaním zmerajte demontovanú pružinu posuvným meradlom: voľnú dĺžku po vybraní z čerpadla, vonkajší priemer závitov a priemer drôtu. Pri viacvalcových čerpadlách – ak jedna pružina vykazuje opotrebenie, ostatné sú zvyčajne v podobnom stave. Výmena celej súpravy počas jednej demontáže je praktickejšia ako návrat k čerpadlu o niekoľko mesiacov neskôr.

Kompatibilita

Servisný diel pre piestové čerpadlá vysokotlakových umývačiek Kranzle. Presný rozsah kompatibility overujte podľa referenčného čísla 40506 a rozmerov 4,7x36x69mm.

[faq]

Ako zmerať priemer drôtu pružiny posuvným meradlom?|Zmerajte drôt na mieste, kde závity nie sú stlačené – najlepšie pri krajnom závite, kde je drôt dobre dostupný. Pritlačte čeľuste posuvného meradla kolmo na os drôtu.

Možno dlhšiu pružinu namontovať do čerpadla navrhnutého pre 63mm ako dočasné riešenie?|Nie – dlhšia pružina pri montáži sa stlačí na rovnakú pracovnú dĺžku ako kratšia, ale s vyšším predpätím. Výsledkom je väčšia prítlačná sila na piest, ako je predpísané, čo sa prejavuje vyšším zaťažením vedenia piestu, rýchlejším opotrebovaním tesnení a zmenenou tlakovou charakteristikou. V prípade viacvalcového čerpadla nerovnaké pružiny v jednotlivých valcoch navyše narúšajú rovnomernosť chodu. Neexistuje bezpečné dočasné riešenie pri nesprávnej pružine – správna oprava je výmena za správny variant.

Je pri výmene pružín vo viacvalcovom čerpadle potrebné vymeniť všetky naraz, alebo možno vymeniť len poškodenú?|Výmena iba poškodenej pružiny je možná, ale vo viacvalcovom čerpadle pružiny pracujú za rovnakých podmienok a opotrebúvajú sa rovnomerne. Nová pružina vedľa unavených má inú silová charakteristiku – čerpadlo pracuje s nerovnomerným tlakom na jednotlivé piesty, čo sa prejavuje jemným pulzovaním tlaku. Pri otvorenej hlave sú náklady na výmenu všetkých pružín neporovnateľne nižšie ako náklady na opätovnú demontáž. Pri tejto príležitosti skontrolujte aj prítlačné kotúče pružín – opotrebúvajú sa podobným tempom.

Možno piestovú pružinu kúpiť ako náhradu z katalógu priemyselných pružín namiesto originálnej 40506?|Technicky áno, ak má náhrada identické rozmery a podobnú tuhosť pružiny. Problémom je, že katalógy priemyselných pružín uvádzajú geometrické rozmery, ale zriedka uvádzajú tuhosť pružiny spôsobom ľahko porovnateľným s originálom. Pružina rovnakých rozmerov, ale z inej triedy ocele alebo s iným zdvihom závitov, môže mať pri rovnakej pracovnej dĺžke výrazne inú silu. Bez možnosti porovnania charakteristiky s originálom – používajte 40506.

[/faq]
