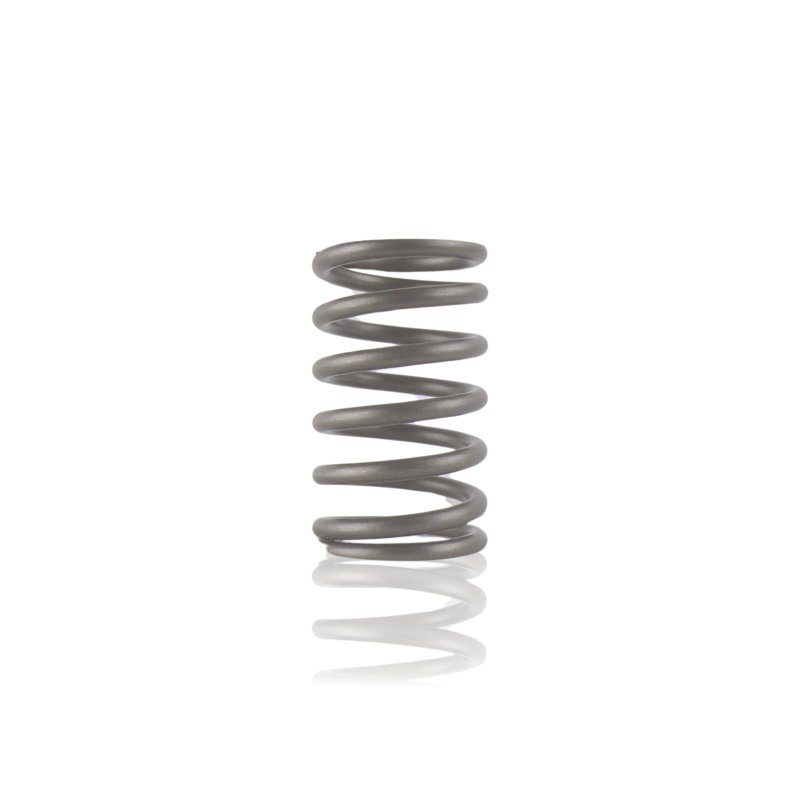

Sprężyna Tłoka 4,7x36x69mm

Sprężyna 40506 o wymiarach 4,7x36x69mm pracuje w układzie tłokowym pompy myjki ciśnieniowej Kranzle. Zapewnia powrót tłoka do pozycji wyjściowej po każdym skoku roboczym. Wymiary: 4,7mm to średnica drutu, 36mm to średnica zewnętrzna zwojów, 69mm to długość swobodna bez obciążenia.

Zastosowanie

Sprężyna montowana jest w cylindrze tłokowym pompy – przy tłoku lub w gnieździe oporowym prowadzenia tłoka, zależnie od konstrukcji głowicy. Pracuje w cyklu ciągłym przy każdym obrocie wału. Dłuższa długość swobodna (69mm) oznacza większy skok sprężyny między pozycją rozprężoną a roboczą – co przekłada się na siłę powrotu tłoka dostosowaną do konkretnej geometrii głowicy pompy.

Wymieniania podczas serwisu pompy – przy rozebraniu głowicy, wymianie uszczelek tłokowych lub po stwierdzeniu nieprawidłowości ciśnieniowych niezwiązanych z zaworami ani uszczelnieniami.

Objawy – kiedy warto wymienić

• Nieregularne ciśnienie robocze – rytmiczne pulsowanie proporcjonalne do obrotów silnika, niezwiązane z zaworami ani uszczelnieniami.
• Spadek maksymalnego ciśnienia bez wyraźnej przyczyny po stronie zaworów, uszczelek czy dyszy.
• Skrócenie długości swobodnej poniżej 69mm przy pomiarze wyjętej sprężyny – zmęczenie materiału bez widocznych pęknięć.
• Widoczna deformacja zwojów, pęknięcie lub nierówny skok zwojów przy oględzinach po demontażu.
• Rytmiczny stuk z obszaru głowicy pompy – szczególnie przy zimnym rozruchu i przy jednoczesnym wykluczeniu luzów w węźle krzywkowym.

Jak dobrać właściwy element

Dobór wyłącznie po wszystkich trzech wymiarach jednocześnie: drut 4,7mm, średnica zewnętrzna 36mm, długość swobodna 69mm.

Przed zamówieniem zmierz suwmiarką demontowaną sprężynę: długość swobodną po wyjęciu z pompy, średnicę zewnętrzną zwojów i średnicę drutu. Przy pompach wielocylindrowych – jeśli jedna sprężyna wykazuje zużycie, pozostałe są zazwyczaj w podobnym stanie. Wymiana kompletu podczas jednego demontażu jest praktyczniejsza niż powrót do pompy za kilka miesięcy.

Kompatybilność

Część serwisowa do pomp tłokowych myjek ciśnieniowych Kranzle. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40506 i wymiarach 4,7x36x69mm.

[faq]

Jak zmierzyć średnicę drutu sprężyny suwmiarką?|Zmierz drut w miejscu, gdzie zwoje nie są ściśnięte – najlepiej przy skrajnym zwoju, gdzie drut jest dobrze dostępny. Dociśnij szczęki suwmiarki prostopadle do osi drutu.

Czy dłuższa sprężyna może być montowana w pompie zaprojektowanej pod 63mm jako rozwiązanie tymczasowe?|Nie – dłuższa sprężyna przy montażu zostanie ściśnięta do tej samej długości roboczej co krótsza, ale z wyższym napięciem wstępnym. Efekt to większa siła docisku na tłok niż przewidziana, co przekłada się na wyższe obciążenie prowadzenia tłoka, szybsze zużycie uszczelek i zmienioną charakterystykę ciśnieniową. Przy pompie wielocylindrowej nierówne sprężyny w cylindrach dodatkowo zaburzają równomierność pracy. Nie ma bezpiecznego tymczasowego rozwiązania przy złej sprężynie – właściwa naprawa to wymiana na prawidłowy wariant.

Czy przy wymianie sprężyn w pompie wielocylindrowej trzeba wymieniać wszystkie na raz, czy można wymienić tylko uszkodzoną?|Wymiana tylko uszkodzonej jest możliwa, ale przy wielocylindrowej pompie sprężyny pracują w identycznych warunkach i zużywają się równolegle. Nowa sprężyna obok zmęczonych ma inną charakterystykę siły – pompa pracuje z nierównym naciskiem na poszczególne tłoki, co objawia się subtelnym pulsowaniem ciśnienia. Przy otwartej głowicy koszt wymiany wszystkich sprężyn jest nieporównywalnie niższy niż koszt ponownego demontażu. Sprawdź też przy tej okazji tarcze dociskowe sprężyn – zużywają się w podobnym tempie.

Czy sprężynę tłoka można kupić jako zamiennik z katalogu sprężyn przemysłowych, zamiast oryginalnej 40506?|Technicznie tak, jeśli zamiennik ma identyczne trzy wymiary i zbliżoną stałą sprężystości. Problem w tym, że katalogi sprężyn przemysłowych podają wymiary geometryczne, ale rzadko stałą sprężystości w sposób łatwy do porównania z oryginałem. Sprężyna o tych samych wymiarach, ale z innej klasy stali lub o innym skoku zwojów, może mieć wyraźnie inną siłę przy tej samej długości roboczej. Bez możliwości porównania charakterystyki z oryginałem – stosuj 40506.

[/faq]
