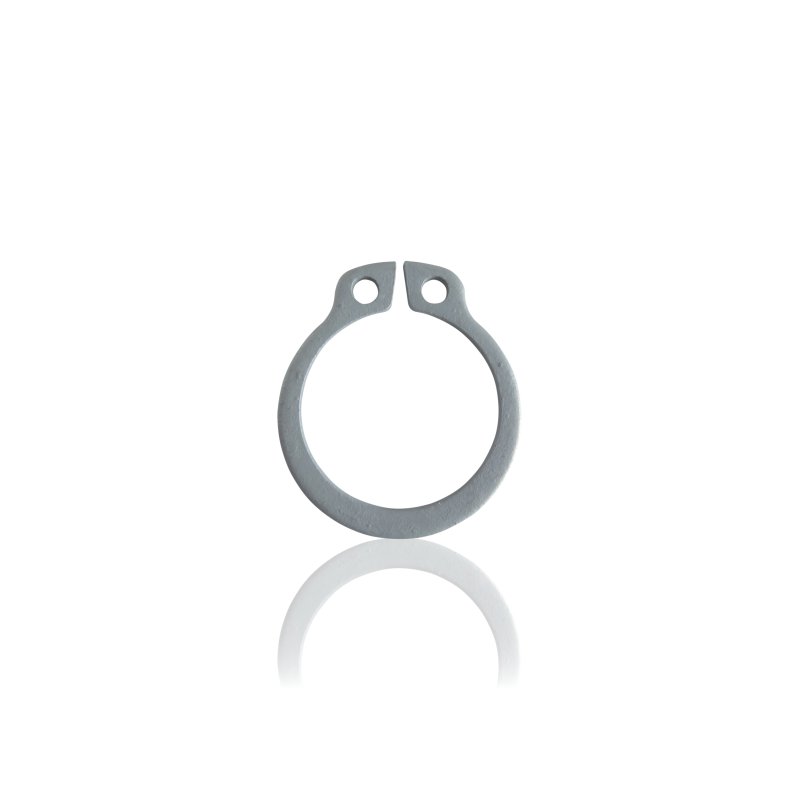

Poistný krúžok hriadeľa 16mm

Poistný krúžok sa montuje do drážky hriadeľa navíjacieho bubna s priemerom 16mm. Po osadení do drážky vyčnieva nad povrch hriadeľa a tvorí mechanický doraz pre susedné prvky – podložky, kotúče alebo iné časti uzla bubna. Udržiava celistvosť uzla pri demontáži a zabraňuje samovoľnému posúvaniu prvkov počas prevádzky bubna. Spolupracuje priamo s drážkou hriadeľa – hĺbka a šírka drážky musia zodpovedať rozmerom krúžka.

Príznaky – kedy vymeniť

• Osová vôľa prvkov bubna na hriadeli – krúžok vyskočil z drážky alebo je ohnutý a efektívne neblokuje.
• Trvalo deformovaný krúžok – neleží rovnomerne v drážke a nezabezpečuje plnú osovú oporu.
• Poškodenie krúžka pri demontáži – roztiahnutý nad hranicu pružnosti alebo prerezaný montážnym nástrojom.
• Chýbajúci krúžok – prvky uzla bubna majú voľný osový pohyb bez zreteľného obmedzenia.

Ako vybrať správny diel

Základom výberu je priemer hriadeľa 16mm a referenčné číslo 40182. Poistný krúžok musí pasovať do drážky hriadeľa – príliš veľký sa do drážky nezmestí, príliš malý nebude spoľahlivo osadený. Pri výmene skontrolujte aj stav drážky hriadeľa – ohnutý alebo vyskočený krúžok môže znamenať nadmerné osové zaťaženie uzla alebo poškodenú drážku. Ak sú hrany drážky opotrebované, nový krúžok vyskočí z rovnakého dôvodu ako predchádzajúci.

Kompatibilita

Katalógový diel Kranzle. Používa sa okrem iného v navíjacích bubnoch tlakových umývačiek Kranzle s hriadeľom 16mm. Spolupracuje v uzle s mosadznou podložkou 40181 a inými prvkami osi bubna. Kompatibilitu s konkrétnym modelom overujte podľa referenčného čísla 40182 alebo servisného schémy bubna.

[faq]

Je poistný krúžok 40182 vonkajší krúžok pre hriadeľ, alebo vnútorný pre otvor?|Je to vonkajší krúžok – osadzovaný do drážky na hriadeli 16mm, nie v otvore krytu. Vonkajší krúžok sa po osadení stiahne do drážky a po obvode vyčnieva nad povrch hriadeľa, čím tvorí osový doraz. Nesmie sa zamieňať s vnútornými krúžkami určenými pre drážky v otvoroch – majú opačnú geometriu roztiahnutia a nie sú vzájomne zameniteľné.

Možno krúžok, ktorý vyskočil z drážky, znova namontovať, alebo ho treba vymeniť?|Závisí to od stavu krúžka po vyskočení. Ak je rovný a nedeformovaný – možno ho znova namontovať. Ak je trvalo ohnutý alebo vykazuje stopy nadmerného roztiahnutia, jeho pružnosť je oslabená a krúžok v drážke spoľahlivo nesedí. Krúžok, ktorý opakovane vyskakuje z tej istej drážky, poukazuje na problém s drážkou alebo nadmerné osové zaťaženie uzla – nie výlučne na opotrebovaný krúžok.

Aké nástroje sú potrebné na montáž a demontáž poistného krúžka 16mm?|Správnym nástrojom sú kliešte na vonkajšie poistné krúžky – hroty vstupujú do otvorov krúžka a kontrolovane ho roztiahnu na osadenie do drážky. Montáž bez správnych klieští – skrutkovačom alebo kombinovanými kliešťami – hrozí trvalou deformáciou krúžka alebo jeho vyskočením pri osadzovaní. Pri demontáži platí to isté – kliešte roztiahnutie kontrolujú, improvizované nástroje to znemožňujú alebo krúžok poškodia.

Čo znamená, ak sa osová vôľa v uzle bubna objaví znova po nasadení nového krúžka?|Ak nový krúžok spoľahlivo sedí v drážke a osová vôľa stále pretrváva, príčinou je nedostatočná hrúbka podložiek v uzle – chýba odstup medzi krúžkom a susedným prvkom. Pri skladaní uzla bubna skontrolujte, či sú všetky podložky a distančné prvky na svojich miestach. Poistný krúžok sám o sebe eliminuje iba pohyb mimo drážky – nekompenzuje chýbajúce distančné prvky.

Môže dôjsť k poškodeniu drážky v hriadeli 16mm a ako to ovplyvňuje výber krúžka?|Áno – hrany drážky sa môžu opotrebovať pri opakovanom vyskakovaní alebo pri montáži nesprávnymi nástrojmi. Opotrebovaná drážka má príliš veľkú hĺbku alebo nerovné hrany – štandardný krúžok v nej spoľahlivo nesedí. V takom prípade samotná výmena krúžka problém osovej vôle nevyrieši. Pri viditeľnom poškodení drážky je potrebné posúdiť stav hriadeľa a zvážiť jeho výmenu.

[/faq]
