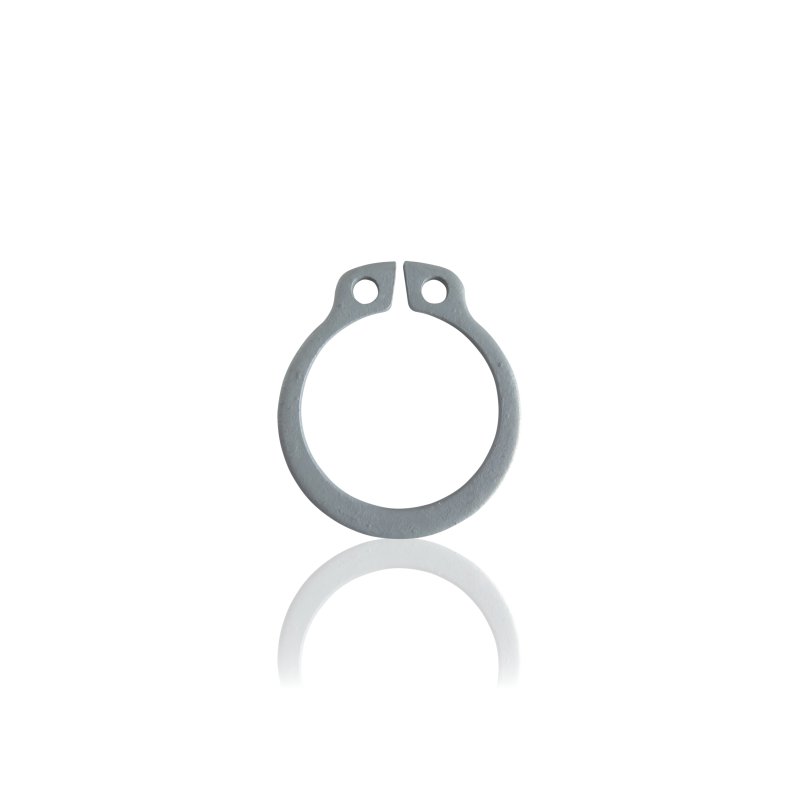

Pierścień Osadczy 16mm

Elementy osadzone na wałku bębna nawojowego – podkładki, łożyska, przekładki – muszą być utrzymane w określonej pozycji osiowej. Pierścień 40182 osadzony w rowku wałka 16mm blokuje je przed przesunięciem, ustalając ich położenie bez konieczności stosowania nakrętek czy śrub.

Zastosowanie

Pierścień ustalający montowany jest w rowku wałka bębna nawojowego o średnicy 16mm. Po osadzeniu w rowku wystaje poza powierzchnię wałka i tworzy mechaniczny stop dla sąsiednich elementów – podkładek, tarcz lub innych części węzła bębna. Utrzymuje kompletność węzła przy demontażu i zapobiega samoistnemu przesuwaniu się elementów podczas pracy bębna. Współpracuje bezpośrednio z rowkiem wałka – głębokość i szerokość rowka muszą odpowiadać wymiarowi pierścienia.

Objawy – kiedy warto wymienić

• Luz osiowy elementów bębna na wałku – pierścień wyskoczył z rowka lub jest wygięty i nie blokuje skutecznie.
• Pierścień trwale odkształcony – nie leży płasko w rowku i nie zapewnia pełnego podparcia osiowego.
• Uszkodzenie pierścienia przy demontażu – rozchylony ponad zakres sprężystości lub przecięty narzędziem montażowym.
• Brakujący pierścień – elementy węzła bębna mają swobodny ruch osiowy bez wyraźnego ograniczenia.

Jak dobrać właściwy element

Podstawą doboru jest średnica wałka 16mm i numer referencyjny 40182. Pierścień ustalający musi pasować do rowka w wałku – za duży nie wejdzie do rowka, za mały nie będzie pewnie osadzony. Przy wymianie sprawdź też stan rowka w wałku – wygięty lub wyskoczony pierścień może oznaczać zbyt duże obciążenie osiowe węzła lub uszkodzony rowek. Jeśli krawędzie rowka są wyrobione, nowy pierścień będzie wyskakiwał z tego samego powodu co poprzedni.

Kompatybilność

Część katalogowa Kranzle. Stosowana m.in. w bębnach nawojowych myjek ciśnieniowych Kranzle z wałkiem 16mm. Współpracuje w węźle z podkładką mosiężną 40181 i innymi elementami osi bębna. Kompatybilność z konkretnym modelem weryfikuj po numerze referencyjnym 40182 lub schemacie serwisowym bębna.

[faq]

Czy pierścień ustalający 40182 jest pierścieniem zewnętrznym na wałek, czy wewnętrznym do otworu?|To pierścień zewnętrzny – osadzany w rowku na wałku 16mm, nie w otworze obudowy. Pierścień zewnętrzny po osadzeniu zwęża się do rowka i wystaje obwodem poza powierzchnię wałka, tworząc stop osiowy. Nie należy mylić z pierścieniami wewnętrznymi przeznaczonymi do rowków w otworach – mają odwrotną geometrię rozchylenia i nie są zamienne.

Czy pierścień wyskoczony z rowka można ponownie zamontować, czy należy go wymienić?|Zależy od stanu pierścienia po wyskoczeniu. Jeśli jest płaski i nieodkształcony – można go ponownie zamontować. Jeśli jest trwale wygięty lub ma ślady nadmiernego rozchylenia, sprężystość jest osłabiona i pierścień nie będzie pewnie siedział w rowku. Pierścień wyskakujący cyklicznie z tego samego rowka wskazuje na problem z rowkiem lub nadmierne obciążenie osiowe węzła – nie wyłącznie na zużyty pierścień.

Jakich narzędzi wymaga montaż i demontaż pierścienia ustalającego 16mm?|Właściwe narzędzie to szczypce do pierścieni ustalających zewnętrznych – końcówki wchodzą w otwory pierścienia i kontrolowanie rozchylają go do osadzenia w rowku. Montaż bez właściwych szczypiec – śrubokrętem lub kombinerkami – grozi trwałym odkształceniem pierścienia lub wyskoczeniem go podczas osadzania. Przy demontażu ten sam problem – szczypce kontrolują rozchylenie, przypadkowe narzędzia je uniemożliwiają lub uszkadzają pierścień.

Co oznacza, że luz osiowy w węźle bębna pojawił się po wymianie pierścienia na nowy?|Jeśli nowy pierścień siedzi pewnie w rowku, a luz osiowy nadal występuje, przyczyną jest niedobór grubości podkładek w węźle – brakuje dystansu między pierścieniem a sąsiednim elementem. Przy kompletowaniu węzła bębna sprawdź, czy wszystkie podkładki i elementy dystansowe są na swoich miejscach. Pierścień ustalający sam w sobie eliminuje tylko ruch poza rowkiem – nie kompensuje brakujących elementów dystansowych.

Czy rowek w wałku 16mm może ulec uszkodzeniu i jak to wpływa na dobór pierścienia?|Tak – krawędzie rowka mogą ulec wybraniu przy wielokrotnym wyskakiwaniu lub przy montażu niewłaściwymi narzędziami. Wyrobiony rowek ma zbyt dużą głębokość lub nierówne krawędzie – pierścień standardowy nie będzie w nim pewnie siedział. W takim przypadku sama wymiana pierścienia nie rozwiąże problemu luzu osiowego. Przy widocznym uszkodzeniu rowka konieczna jest ocena stanu wałka i ewentualna jego wymiana.

[/faq]
