Vačka 9,5

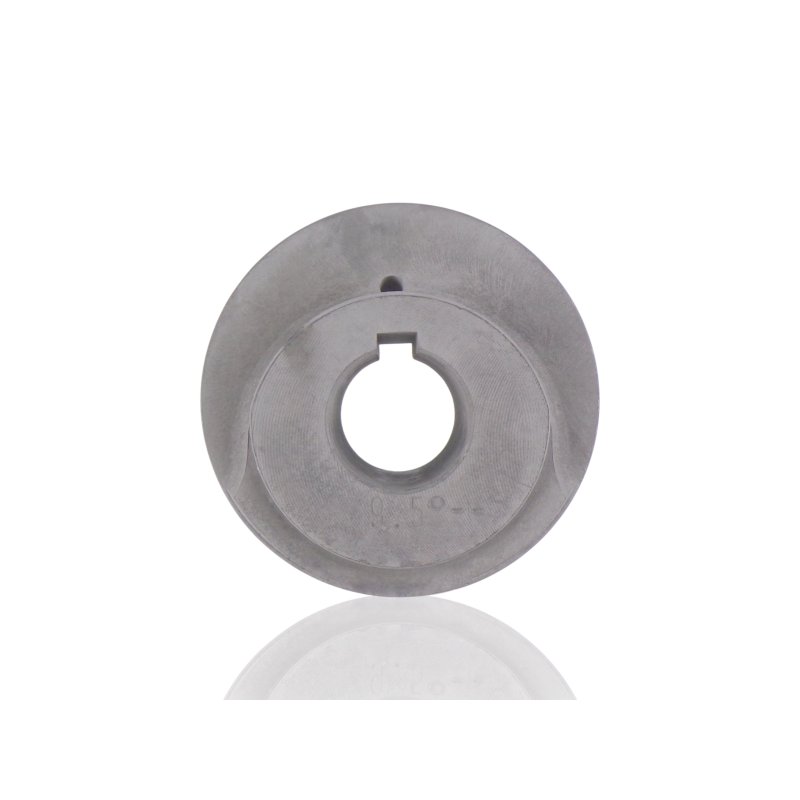

Vačka 4052395 s uhlom 9,5° je pohonným prvkom čerpadla série AQ vysokotlakovej umývačky Kranzle, určená pre verziu s elektromotorom. Osadená na hriadeli čerpadla, pod ňou sa nachádza opierkový ložiskový balík a ďalej teleso čerpadla. Rotačný pohyb motora otáča vačku – jej uhol 9,5° vynucuje pohyb prenášaný cez ložisko na piesty čerpadla, čím premieňa otáčanie hriadeľa na ich vratno-posuvný pohyb.

Použitie

Vačka sa montuje na hriadeľ čerpadla AQ poháňaného elektromotorom. Pri každej otáčke hriadeľa vačka, nastavená pod uhlom 9,5°, posúva piesty prostredníctvom opierkového ložiska, ktoré sa opiera o jej povrch. Uhol 9,5° určuje zdvih piestov, a tým výdatnosť a tlakovú charakteristiku čerpadla. Diel pracuje v ložiskovom balíku, ktorý zabezpečuje správne usadenie a axiálnu vôľu na hriadeli.

Vymieňa sa pri oprave vačkového uzla – po zistení opotrebenia povrchu vačky, poškodenia opierkového ložiska alebo v rámci komplexného servisu pohonu čerpadla AQ.

Príznaky – kedy vymeniť

• Vibrácie alebo nepravidelný rytmus práce čerpadla nevyplývajúce z piestových tesnení ani ventilov – naznačujú opotrebenie pracovného povrchu vačky alebo opierkového ložiska.
• Viditeľné stopy zadretia, ryhy alebo matné opotrebovanie na povrchu styku vačky s ložiskom.
• Axiálna vôľa na hriadeli pri namontovanej vačke – opotrebenie dielu v mieste usadenia.
• Poškodenie opierkového ložiska balíka spolu so stopami zahrievania na vačke – zadretie ložiska často sekundárne poškodí povrch vačky.
• Výmena ako súčasť balíka – ak jeden diel vačkového uzla vykazuje opotrebenie po dlhej prevádzke, ostatné sú zvyčajne v podobnom stave.

Ako vybrať správny diel

Uhol 9,5° je kritický parameter – nevyberajte vačku len podľa modelu umývačky bez potvrdenia uhla. Čerpadlá AQ môžu byť vybavené vačkami rôznych uhlov v závislosti od verzie a určenia – namontovanie vačky s nesprávnym uhlom mení charakteristiku čerpadla.

Označenie „na elektromotor" znamená, že pred objednaním 4052395 je potrebné potvrdiť, že čerpadlo je poháňané elektromotorom – samotný uhol 9,5° nie je dostatočným kritériom výberu.

Identifikujte podľa referenčného čísla 4052395 a uhla 9,5°. Pri demontáži súčasne zhodnoťte stav ložiska ložiskového balíka – tieto diely pracujú spoločne a opotrebúvajú sa v podobnom čase.

Kompatibilita

Pohonný diel pre čerpadlá série AQ vysokotlakových umývačiek Kranzle s elektromotorom, uhol vačky 9,5°. Presný rozsah kompatibility overujte podľa referenčného čísla 4052395.

[faq]

Ako rozlíšiť, či vibrácie čerpadla spôsobuje vačka alebo opierkové ložisko ložiskového balíka?

Pri demontáži prezrite obe spolupracujúce plochy – vačky a ložiska – v bočnom svetle. Zadretie, ryhy alebo matné opotrebovanie na vačke poukazujú na jej opotrebenie. Škriekanie, odpor pri ručnom otáčaní alebo vôľa v samotnom ložisku poukazujú na jeho opotrebenie. Tieto diely posudzujte spoločne – opotrebenie jedného urýchľuje degradáciu druhého a výmena iba jedného pri opotrebovanom druhom rýchlo vedie k opätovnému servisu.

Ako identifikovať uhol 9,5° na vačke bez demontáže celého ložiskového balíka?|Označenie uhla sa zvyčajne nachádza na bočnej alebo čelnej ploche vačky a môže byť neviditeľné pri namontovanom ložisku. Pri prvom servise neznámeho čerpadla AQ je jediná spoľahlivá metóda demontáž ložiskového balíka a prečítanie označenia na vačke. Ak máte k dispozícii plné číslo modelu čerpadla alebo umývačky, uhol vačky možno zistiť z katalógu dielov Kranzle pre daný model bez demontáže.

Ako rozpoznať včasné opotrebenie vačky, skôr ako sa objavia výrazné vibrácie čerpadla?|Pri demontáži ložiskového balíka prezrite povrch styku vačky s ložiskom v bočnom svetle – včasné opotrebenie sa prejavuje matným, mierne nerovným povrchom v mieste kontaktu, ešte pred vznikom viditeľných rýh alebo stôp opotrebovania. Skontrolujte tiež, či sa opierkové ložisko pri ručnom otáčaní rovnomerne otáča po povrchu vačky – odpor alebo škriekanie poukazuje na poškodenie jedného z týchto dielov.

[/faq]
